Thông tin chi tiết sản phẩm:
|
| sản phẩm: | Thép liền mạch Butt hàn ống nối | Tiêu chuẩn: | ASME B16.9 / B16.28 |
|---|---|---|---|
| Kiểu lắp: | Khuỷu tay, Tê, Giảm tốc, Mũ, Chéo, | Vật chất: | Thép cacbon ASTM A234 WPB |
| độ dày của tường: | Sch 5, sch10, STD, sch20, sch30, sch40 XS, sch60, sch80, sch100, sch120, sch160, sch xxs | Bề mặt phủ: | Sơn phủ màu đen, sơn dầu chống rỉ, sơn phủ mạ kẽm nhúng nóng |
| Kiểu kết nối: | Kết thúc hàn mông, kết thúc ren | Đóng gói: | hộp carton, hộp gỗ dán |
| Làm nổi bật: | B16.9 ASTM A234 WPB khuỷu tay,5D uốn cong ASTM A234 WPB khuỷu tay,Thép ASME khuỷu tay A234 WPB |
||
Lắp ống thép ASME B16.9 / B16.28 Butt hàn Nắp giảm tốc Tê khuỷu tay Nắp chéo Yên xe ASTM A234 WPB
ASME B16.9 bao gồm các kích thước tổng thể, dung sai, xếp hạng, thử nghiệm và đánh dấu cho các phụ kiện hàn nối bằng thép hợp kim và carbon rèn do nhà máy sản xuất có tiêu chuẩn NPS 1/2 đến 48 (DN 15 đến 1200).Nó bao gồm các phụ kiện có độ dày tường có thể sản xuất được.Tiêu chuẩn này không đề cập đến các phụ kiện hàn nối chống ăn mòn áp suất thấp.Xem MSS SP-43, Phụ kiện hàn mông bằng thép không gỉ rèn.
Bán kính ngắn khuỷu tay và quay trở lại, trước đây đã được bao gồm trong ASME B16.28-1994, được bao gồm trong tiêu chuẩn này.
B16.9 sẽ được sử dụng cùng với thiết bị được mô tả trong các tập khác của loạt tiêu chuẩn ASME B16 cũng như với các tiêu chuẩn ASME khác, chẳng hạn như Mã lò hơi và bình áp lực và Mã đường ống B31.
Tiêu chuẩn: ASME B16.9 / B16.28
Loại phù hợp:

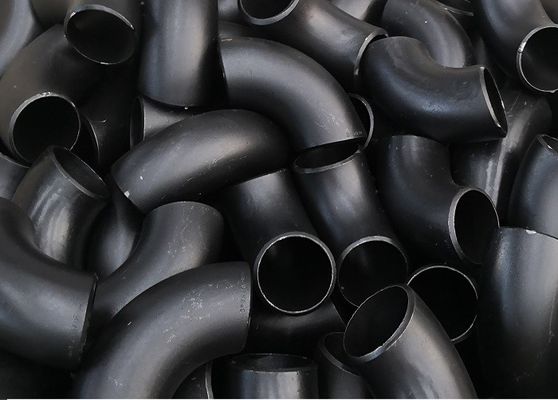

LR khuỷu tay (tấn công xa) SR (bán kính ngắn) 45/60/90 / 180DEG;3D / 5D Uốn cong 45DEG / 90DEG;

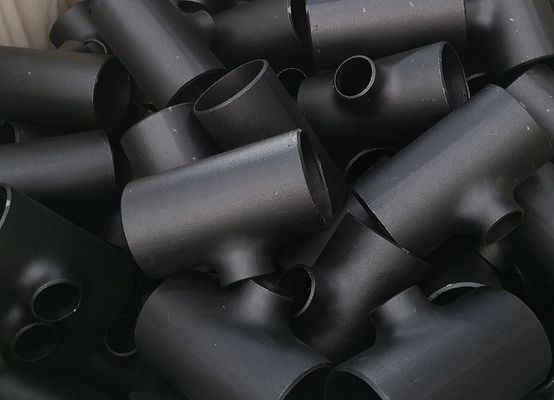

Tee, Tee bằng, Tee giảm, chữ thập, yên ngựa

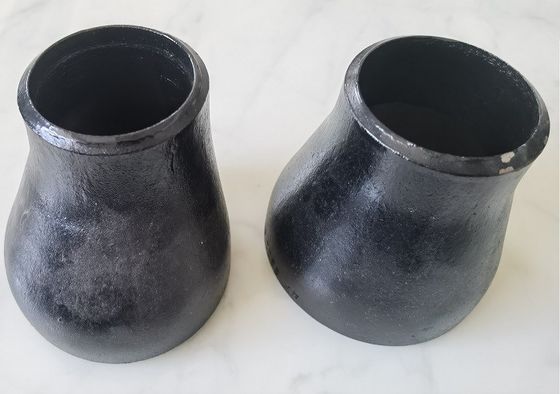

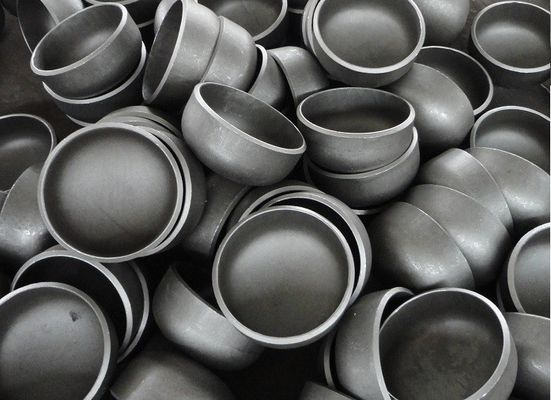

Hộp giảm tốc Bộ giảm tốc đồng tâm, Bộ giảm tốc lệch tâm, Nắp đầu ống
Độ dày của tường:
SCH5, SC5S, SCH10, SCH10S, SCH20, SCH30, SCH40, SCH40S, STD, XS, SCH60, SCH80, SCH100, SCH120, SCH160, SCH XXS
Phạm vi kích thước:1/2 "đến 24" loại liền mạch;Loại nêm 4 "- 72"
Hình thức: liền mạch và nêm
Vật chất:
thép cacbon ASTM A234 WPB, WP9, ASTM A420 Gr.WPL6, ASTM A105, ASTM A694 F42-F70
thép không gỉ ASTM A403 WP304 / 304L;WP316 / 316L;WP321;DIN1.4301;DIN1.4306;DIN1.4401;DIN 1.4404
Đóng gói: hộp carton cho kích thước nhỏ lên đến 2 ", hộp gỗ dán có thể đi biển hoặc pallet
THÉP CỐT THÉP THÉP MỎNG TƯỜNG TIÊU CHUẨN ĐỘ DÀY
| Kích thước đường ống danh nghĩa | Đường kính bên ngoài | Độ dày tường danh nghĩa | |||||||||||||||||
| A | B | GIỐNG TÔI | JIS | DIN | JIS (1) | DIN (2) | SCH10 | SCH20 | SCH30 | STD | SCH40 | SCH60 | XS | SCH80 | SCH100 | SCH120 | SCH140 | SCH160 | XXS |
| 15 | 1/2 " | 21.3 | 21,7 | 21.3 | 2,8 | 2.0 | 2,11 | 2,41 | 2,77 | 2,77 | 3,73 | 3,73 | 4,78 | 7.47 | |||||
| 20 | 3/4 " | 26,7 | 27,2 | 26,9 | 2,8 | 2.3 | 2,11 | 2,41 | 2,87 | 2,87 | 3,91 | 3,91 | 5,56 | 7.82 | |||||
| 25 | 1 " | 33.4 | 34.0 | 33,7 | 3.2 | 2,6 | 2,77 | 2,90 | 3,38 | 3,38 | 4,55 | 4,55 | 6,35 | 9.09 | |||||
| 32 | 1 1/4 " | 422 | 42,7 | 42.4 | 3.5 | 2,6 | 2,77 | 297 | 3.56 | 3.56 | 4,85 | 4,85 | 6,35 | 9,70 | |||||
| 40 | 1 1/2 " | 48.3 | 48,6 | 48.3 | 3.5 | 2,9 | 2,77 | 3,18 | 3,68 | 3,68 | 5,08 | 5,08 | 7.14 | 10,15 | |||||
| 50 | 2 " | 60.3 | 60,5 | 60.3 | 3.8 | 2,9 | 2,77 | 3,18 | 3,91 | 3,91 | 5.54 | 5.54 | 8,74 | 11.07 | |||||
| 65 | 2 1/2 " | 73.0 | 76,3 | 76,1 | 4.2 | 2,9 | 3.05 | 4,78 | 5.16 | 5.16 | 7.01 | 7.01 | 9.53 | 14.02 | |||||
| 80 | 3 " | 88,9 | 89.1 | 88,9 | 4.2 | 3.2 | 3.05 | 4,78 | 5,49 | 5,49 | 7.62 | 7.62 | 11,13 | 15,24 | |||||
| 90 | 3-1 / 2 " | 101,6 | 101,6 | - | 4.2 | - | 3.05 | 4,78 | 5,74 | 5,74 | 8.08 | 8.08 | - | - | |||||
| 100 | 4" | 114,3 | 114,3 | 114,3 | 4,5 | 3.6 | 3.05 | 4,78 | 6,02 | 6,02 | 8,56 | 8,56 | 11,13 | 13.49 | 17.12 | ||||
| 125 | 5 " | 141.3 | 139,8 | 139,7 | 4,5 | 4.0 | 3,40 | - | 6,55 | 6,55 | 9.53 | 9.53 | 12,70 | 15,99 | 19.05 | ||||
| 150 | 6 " | 168,3 | 165,2 | 168,3 | 5.0 | 4,5 | 3,40 | 4,5 | - | 7,11 | 7,11 | 10,97 | 10,97 | 14,27 | 18,26 | 21,95 | |||
| 200 | số 8" | 219,1 | 216.3 | 219,1 | 5,8 | 6,3 | 376 | 6,35 | 7,04 | 8.18 | 8.18 | 10,31 | 12,70 | 12,70 | 1509 | 18,26 | 20,62 | 23.01 | 22,23 |
| 250 | 10 " | 273,1 | 267.4 | 273.0 | 6.6 | 6,3 | 4,19 | 6,35 | 7.80 | 9.27 | 9.27 | 12,70 | 12,70 | 15.09 | 18,26 | 21.44 | 25,40 | 28,58 | 25,40 |
| 300 | 12 " | 323,9 | 328,9 | 323,9 | 6.9 | 7.1 | 4,57 | 6,35 | 8,38 | 9.53 | 10,31 | 14,27 | 12,70 | 17.48 | 21.44 | 25,40 | 28,58 | 33,32 | 25,40 |
| 350 | 14 " | 355,6 | 355,6 | 355,6 | 7.9 | 8.0 | 6,35 | 7.92 | 9.53 | 9.53 | 11,13 | 15.09 | 12,70 | 19.05 | 23,83 | 27,79 | 31,75 | 35,71 | |
| 400 | 16 " | 406.4 | 406.4 | 406.4 | 7.9 | 8.8 | 6,35 | 7.92 | 9.53 | 9.53 | 12,70 | 16,66 | 12,70 | 21.44 | 26,19 | 30,96 | 36,53 | 40.49 | |
| 450 | 18 " | 457,2 | 457,2 | 457.0 | 7.9 | 10.0 | 6,35 | 7.92 | 11,13 | 9.53 | 14,27 | 19.05 | 12,70 | 23,83 | 29,36 | 34,93 | 39,67 | 45,24 | |
| 500 | 20 " | 508.0 | 508.0 | 508.0 | 7.9 | 11.0 | 6,35 | 9.53 | 1270 | 9.53 | 15.09 | 20,62 | 12,70 | 26,19 | 32,54 | 38,10 | 44,45 | 50.01 | |
| 550 | 22 " | 558,8 | 558,8 | - | - | 6,35 | 9.53 | 12,70 | 9.53 | - | 2223 | 12,70 | 2858 | 34,93 | 41,28 | 47,63 | 53,98 | ||
| 600 | 24 " | 609,6 | 609,6 | 610.0 | 12,5 | 6,35 | 9.53 | 14,27 | 9.53 | 17.48 | 24,61 | 12,70 | 30,96 | 38,89 | 46.02 | 52,37 | 59,54 | ||
| 650 | 26 " | 660.4 | 660.4 | - | - | 7.92 | 12,70 | - | 9.53 | - | 12,70 | - | 一 | - | - | - | |||
| 700 | 28 " | 711,1 | 711,2 | 711.0 | 125 | 7.92 | 1270 | 15,88 | 9.53 | - | 12,70 | ||||||||
| 750 | 30 " | 762.0 | 762.0 | - | - | 7.92 | 12,70 | 15,88 | 9.53 | - | 12,70 | - | - | - | - | ||||
| 800 | 32 " | 812,8 | 812,8 | 813.0 | 12,5 | 7.92 | 12,70 | 15,88 | 9.53 | 17.48 | 12,70 | - | |||||||
| 850 | 34 " | 863,6 | 863,6 | - | - | 7.92 | 12,70 | 15,88 | 9.53 | 17.48 | 12,70 | - | JIS G34525 ASME B36.10M JIS G3454 DIN2448 JIS G3455 DIN2458 JISG3457 | ||||||
| 900 | 36 " | 914.4 | 914.4 | 914.0 | 12,5 | 7.92 | 12,70 | 15,88 | 9.53 | 19.05 | 12,70 | - | |||||||
| 950 | 38 " | 965,2 | 965,2 | - | - | - | - | - | 9.53 | - | 12,70 | - | |||||||
| 1000 | 40 " | 1016.0 | 1016.0 | 1016.0 | 12,5 | - | - | - | 9.53 | - | 12,70 | - | |||||||
| 1050 | 42 " | 1066,8 | 1066,8 | - | - | - | - | - | 9.53 | - | 12,70 | - | |||||||
| 1100 | 44 " | 1117,6 | 1117,6 | - | - | - | - | - | 9.53 | - | 12,70 | - | - | - | - | - | |||
| 1150 | 46 " | 1168.4 | 1168.4 | - | - | - | - | - | 9.53 | - | 1270 | - | - | - | - | 一 | |||
| 1200 | 48 " | 1219,2 | 1219,2 | 1220.0 | - | - | - | - | 9.53 | - | 12,70 | - | - | - | - | - | |||
