Thông tin chi tiết sản phẩm:
|
| Materila: | A105, 304/316 | Tiêu chuẩn: | ANSI B16.5, B16.47 |
|---|---|---|---|
| Giấy chứng nhận: | ISO TUV | Kích thước: | 1/2 "-36" |
| Sức ép: | 150LBS-2500LBS | Ứng dụng: | Dầu nước khí |
| Bức vẽ: | Dầu đen, vàng, chống rỉ | ||
| Điểm nổi bật: | Dầu khí Nước ansi b16 47 mặt bích,36 "ISO TUV ansi b16 47 mặt bích,Thép carbon Mặt bích ANSI B16.5 |
||
SỬ DỤNG FLANGE TRONG DẦU, NƯỚC VÀ NHƯ VẬY, ANSI B16.5, B16.47, THÉP CACBON, THÉP KHÔNG GỈ

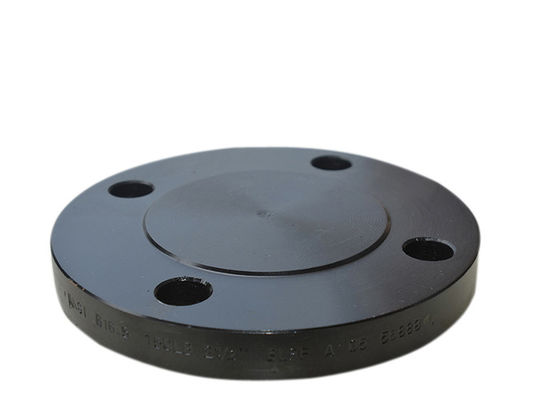

Mặt bích thép carbon Ansi B16.5 & Asme B16.47 Màu vàng đen Trượt trên mù hàn
Trượt vào mặt bích là một loại phổ biến của mặt bích ống.Đây là loại mặt bích trượt qua phần cuối của đường ống và sau đó được hàn tại chỗ.Các mặt bích này lý tưởng cho các ứng dụng áp suất thấp hơn.Chúng dễ dàng lắp và hàn vào các đường ống khác nhau.Hàn làm giảm chi phí chế tạo của các đường ống này.Chúng có sẵn với nhiều kích cỡ và ứng dụng khác nhau.

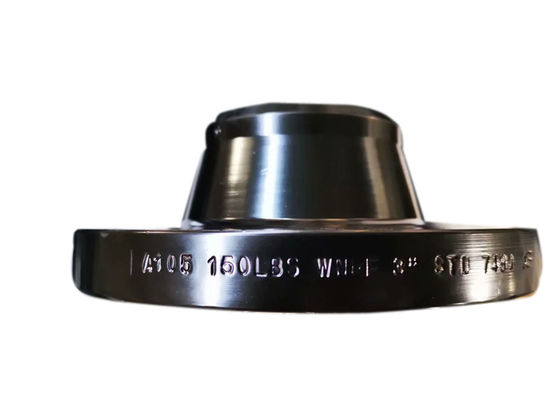

Hàn cổ Mặt bích được thiết kế để liên kết với hệ thống đường ống bằng cách hàn đối đầu.Mặt bích WN tương đối đắt vì cổ dài, nhưng được ưu tiên cho các ứng dụng ứng suất cao.Cổ, hoặc trung tâm, truyền ứng suất đến đường ống, làm giảm sự tập trung ứng suất ở đáy mặt bích cổ hàn.Sự chuyển đổi dần độ dày từ đáy của trung tâm sang độ dày thành tại mối hàn giáp mép cung cấp sự gia cố quan trọng cho mặt bích Cổ hàn.Lỗ khoan của mặt bích cổ hàn khớp với lỗ khoan của đường ống, giảm nhiễu loạn và xói mòn.
| Đặc điểm kỹ thuật (Phiên bản mới nhất) | Loại sản phẩm | Lớp áp lực | Phạm vi kích thước |
| ASME / ANSI B16.5 | Mù, cổ hàn, trượt, hàn ổ cắm, ren và bích khớp nối | 150 đến 2500LBS | 26 "đến 60" |
| 150 đến 1500LBS | 26 "đến 48" | ||
| ASME / ANSI B16.47 | Mặt bích Orifice (Cổ hàn, Trượt, Có ren) | 75 đến 300LBS | 1/2 "đến 12" |
| 400, 600LBS | 26 "đến 60" | ||
| 900LBS | 26 "đến 48" | ||
| ASME / ANSI B16.36 | Mặt bích Orifice (Cổ hàn, Trượt, Có ren) | 300 đến 2500LBS | 1 "đến 12" |
| EN 1092-1 / DIN / BS 4504 Mặt bích | 01 (Mặt bích dạng tấm), 02 (Mặt bích bản rời cho Loại 32—37), 04 (Mặt bích dạng tấm rời cho Kiểu 34), 05 (Mặt bích mù), 11 (Mặt bích cổ hàn), 12 (Mặt bích trượt có rãnh) , 13 (Hubbed | PN2,5 đến PN16 | 10mm đến 1800mm |
| PN25 | 10mm đến 1000mm | ||
| PN40 | 10mm đến 600mm | ||
| PN63 | 10mm đến 400mm | ||
| PN100 | 10mm đến 350mm | ||
| PN160, PN250 | 10mm đến 300mm | ||
| PN320 | 10mm đến 250mm | ||
| PN400 | 10mm đến 200mm | ||
| BS 10 | Mặt bích cổ mù, trượt và hàn | BẢNG-A, D, E, F, H, J, K, R, S, T | 15mm đến 600mm |
| ASME / ANSI B16.9 / MSS SP-43 | Stub end - Loại: A, B, C (Mẫu ngắn) | S10, S40, S80 | ½ ”đến 24” |
Lưu ý: Chúng tôi cũng có thể sản xuất theo các tiêu chuẩn khác như API-605, UNI, AWWA và Bản vẽ tùy chỉnh của khách hàng
Loại mặt bích: Mặt phẳng (FF), Mặt nhô lên (RF), Kiểu vòng (RTJ), Mặt nhô lớn (LRF)

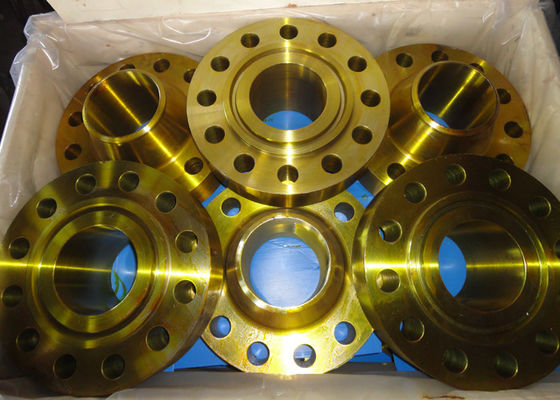

Sơn phủ / Xử lý bề mặt (nếu có): Sơn chống rỉ, Sơn dầu đen, Vàng trong suốt, Mạ kẽm, Mạ kẽm nhúng nóng và lạnh
