Thông tin chi tiết sản phẩm:
|
| Phương pháp sản xuất: | Giả mạo | Vật chất: | thép carbon và thép không gỉ |
|---|---|---|---|
| Kích thước: | 1/2 "-72" | Sức ép: | 125lbs, 150lbs, 300lbs, 400lbs, 600lbs, 900lbs, 1500lbs và 2500lbs |
| Loại mặt bích: | Cổ hàn, trượt trên, mù, hàn ổ cắm, khớp nối và mặt bích ren | lớp áo: | Sơn đen, sơn vàng, mạ kẽm nóng, mạ kẽm lạnh và dầu |
| Bề mặt: | MẶT NẠ, MẶT PHNG VÀ NHẪN LIÊN KẾT | Loại có ren: | Npt |
| Độ dày: | STD, SCH10, SCH20, SCH30, SCH40, XS, SCH80, SCH100, SCH120, SCH160 | ||
| Điểm nổi bật: | Mặt bích rèn ansi b16 5 150 lbs,mặt bích ansi B16.5 300 LBS,Sơn đen ASME B16.47 |
||
ĐÃ QUÊN FLANGE ASME B16.5 & ASME B16.47
Mặt bích rèn ANSI B16.5 & ASME B16.47 ASTM A105 150LBS 300LBS Cổ hàn với sơn đen
Vật chất: Thép carbon ASTM A105 / A105N;A694 F42-F70; A-350 LF1 / LF2;
Thép không gỉ ASTM A182 F304 / 304L, F316 / 316L F321 F51
Thép hợp kim ASTM A182 F11 / F12 / F22
Phương pháp sản xuất: rèn

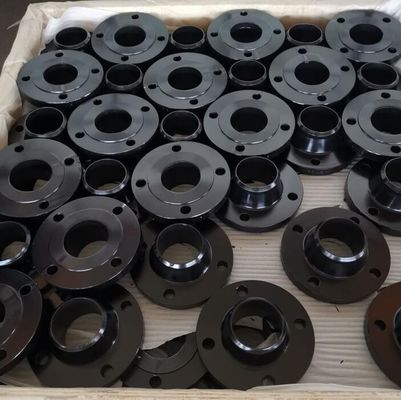

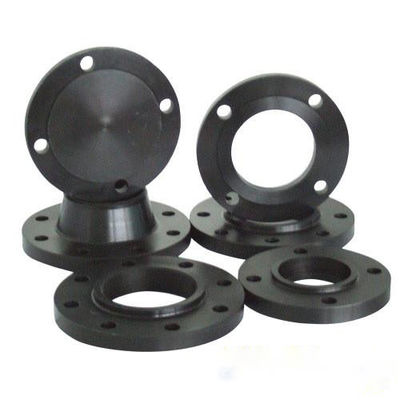

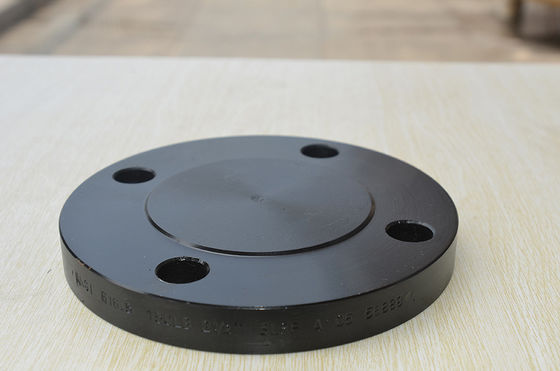

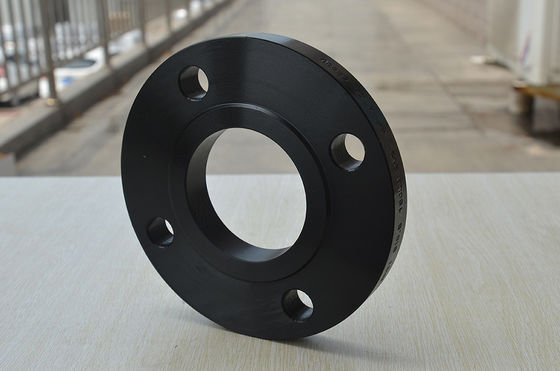

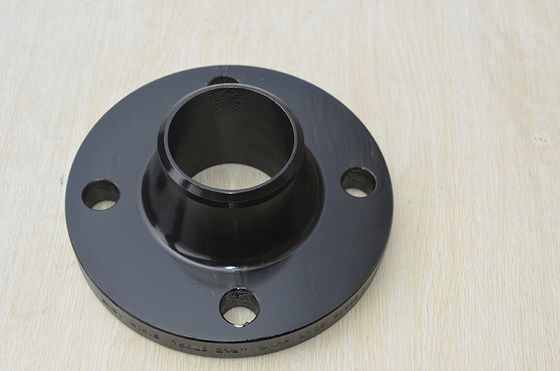

Loại mặt bích: Cổ hàn, Trượt trên, Mành, Hàn ổ cắm, Đầu nối và Mặt bích ren
Áp suất: 125lbs, 150lbs, 300lbs, 400lbs, 600lbs, 900lbs, 1500lbs và 2500lbs
Phạm vi kích thước: 1/2 "-72"
Độ dày: SCH10, SCH20, SCH30, STD, SCH40, XS, SCH80, SCH100, SCH120, SCH160
Bề mặt: Mặt nhô lên (RF), Mặt phẳng (FF), Khớp vòng (RTJ)
Loại ren: NPT và BSP
Đánh dấu: XF ASME B16.5 / ASME B16.47 Vật liệu áp suất Kích thước RXX Độ dày Nhiệt số.
Lớp phủ: Sơn đen, Sơn vàng, Mạ kẽm nóng, Mạ kẽm lạnh và Dầu
Chứng chỉ: ISO 9001, PED, AD2000 W0, MTC VỚI EN 10204-3.1 Forma
| Kích thước danh nghĩa | Đường kính bên ngoài (OD) |
Min.Độ dày (T) |
Đường kính RF. (R) |
Số lỗ bu lông | Đường kính lỗ | Vòng tròn bu lông (BC) |
SO Bore ID (SB) |
ID lỗ khoan WN (WB) |
Dia.Cơ sở trung tâm (HB) |
Dia.của Hub Top (HT) |
SO LTH (SL) |
WN LTH (WL) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1⁄2 | 3,50 | 0,38 | 1,38 | 4 | 0,62 | 2,38 | 0,88 | 0,62 | 1.19 | 0,84 | 0,56 | 1,81 |
| 3⁄4 | 3,88 | 0,44 | 1,69 | 4 | 0,62 | 2,75 | 1,09 | 0,82 | 1,50 | 1,05 | 0,56 | 2,00 |
| 1 | 4,25 | 0,50 | 2,00 | 4 | 0,62 | 3,12 | 1,36 | 1,05 | 1,94 | 1,32 | 0,62 | 2,12 |
| 11⁄4 | 4,62 | 0,56 | 2,50 | 4 | 0,62 | 3,50 | 1,70 | 1,38 | 2,31 | 1,66 | 0,75 | 2,19 |
| 11⁄2 | 5,00 | 0,62 | 2,88 | 4 | 0,62 | 3,88 | 1,95 | 1,61 | 2,56 | 1,90 | 0,81 | 2,38 |
| 2 | 6,00 | 0,69 | 3,62 | 4 | 0,75 | 4,75 | 2,44 | 2,07 | 3.06 | 2,38 | 0,94 | 2,44 |
| 21⁄2 | 7.00 | 0,81 | 4,12 | 4 | 0,75 | 5,50 | 2,94 | 2,47 | 3.56 | 2,88 | 1,06 | 2,69 |
| 3 | 7.50 | 0,88 | 5,00 | 4 | 0,75 | 6,00 | 3.57 | 3.07 | 4,25 | 3,50 | 1.12 | 2,69 |
| 31⁄2 | 8,50 | 0,88 | 5,50 | số 8 | 0,75 | 7.00 | 4.07 | 3.55 | 4,81 | 4,00 | 1.19 | 2,75 |
| 4 | 9.00 | 0,88 | 6.19 | số 8 | 0,75 | 7.50 | 4,57 | 4.03 | 5,31 | 4,50 | 1,25 | 2,94 |
| 5 | 10.00 | 0,88 | 7.31 | số 8 | 0,88 | 8,50 | 5,66 | 5,05 | 6,44 | 5,56 | 1,38 | 3,44 |
| 6 | 11.00 | 0,94 | 8,50 | số 8 | 0,88 | 9,50 | 6,72 | 6,07 | 7,56 | 6,63 | 1,50 | 3,44 |
| số 8 | 13,50 | 1,06 | 10,62 | số 8 | 0,88 | 11,75 | 8,72 | 7,98 | 9,69 | 8,63 | 1,69 | 3,94 |
| 10 | 16,00 | 1.12 | 12,75 | 12 | 1,00 | 14,25 | 10,88 | 10.02 | 12.00 | 10,75 | 1,88 | 3,94 |
| 12 | 19.00 | 1.19 | 15,00 | 12 | 1,00 | 17,00 | 12,88 | 12.00 | 14,38 | 12,75 | 2,12 | 4,44 |
| 14 | 21,00 | 1,31 | 16,25 | 12 | 1.12 | 18,75 | 14,14 | 13,25 | 15,75 | 14,00 | 2,19 | 4,94 |
| 16 | 23,50 | 1,38 | 18,50 | 16 | 1.12 | 21,25 | 16,16 | 15,25 | 18,00 | 16,00 | 2,44 | 4,94 |
| 18 | 25,00 | 1,50 | 21,00 | 16 | 1,25 | 22,75 | 18,18 | 17,25 | 19,88 | 18,00 | 2,62 | 5,44 |
| 20 | 27,50 | 1,62 | 23.00 | 20 | 1,25 | 25,00 | 20,20 | 19,25 | 22,00 | 20,00 | 2,81 | 5,62 |
| 22 | 29,50 | 1,75 | 25,25 | 20 | 1,38 | 27,25 | 22,22 | 21,25 | 24,25 | 22,00 | 3.07 | 5,82 |
| 24 | 32,00 | 1,81 | 27,25 | 20 | 1,38 | 29,50 | 24,25 | 23,25 | 26.12 | 24,00 | 3,19 | 5,94 |
KÍCH THƯỚC CÓ TRONG INCHES
Đường kính lỗ bu lông lớn hơn 1/8 "so với đường kính bu lông
| Kích thước danh nghĩa | Đường kính bên ngoài (OD) |
Min.Độ dày (T) |
Đường kính RF. (R) |
Số lỗ bu lông | Đường kính lỗ | Vòng tròn bu lông (BC) |
SO Bore ID (SB) |
ID lỗ khoan WN (WB) |
Dia.Cơ sở trung tâm (HB) |
Dia.Hub Top (HT) |
SO LTH (SL) |
WN LTH (WL) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1⁄2 | 3,75 | 0,50 | 1,38 | 4 | 0,63 | 2,62 | 0,88 | 0,62 | 1,50 | 0,84 | 0,81 | 2,00 |
| 3⁄4 | 4,62 | 0,56 | 1,69 | 4 | 0,75 | 3,25 | 1,09 | 0,82 | 1,88 | 1,05 | 0,94 | 2,19 |
| 1 | 4,88 | 0,62 | 2,00 | 4 | 0,75 | 3,50 | 1,36 | 1,05 | 2,12 | 1,32 | 1,00 | 2,38 |
| 11⁄4 | 5,25 | 0,69 | 2,50 | 4 | 0,75 | 3,88 | 1,70 | 1,38 | 2,50 | 1,66 | 1,00 | 2,50 |
| 11⁄2 | 6.12 | 0,75 | 2,88 | 4 | 0,88 | 4,50 | 1,95 | 1,61 | 2,75 | 1,90 | 1.13 | 2,63 |
| 2 | 6,50 | 0,81 | 3,62 | số 8 | 0,75 | 5,00 | 2,44 | 2,07 | 3,31 | 2,38 | 1,25 | 2,69 |
| 21⁄2 | 7.50 | 0,94 | 4,12 | số 8 | 0,88 | 5,88 | 2,94 | 2,47 | 3,94 | 2,88 | 1,44 | 2,94 |
| 3 | 8.25 | 1,06 | 5,00 | số 8 | 0,88 | 6,62 | 3.57 | 3.07 | 4,62 | 3,50 | 1,63 | 3.06 |
| 31⁄2 | 9.00 | 1.12 | 5,50 | số 8 | 0,88 | 7.25 | 4.07 | 3.55 | 5,25 | 4,00 | 1,69 | 3,13 |
| 4 | 10.00 | 1.19 | 6.19 | số 8 | 0,88 | 7.88 | 4,57 | 4.03 | 5,75 | 4,50 | 1,82 | 3,32 |
| 5 | 11.00 | 1,31 | 7.31 | số 8 | 0,88 | 9,25 | 5,66 | 5,05 | 7.00 | 5,56 | 1,94 | 3,82 |
| 6 | 12,50 | 1,38 | 8,50 | 12 | 0,88 | 10,62 | 6,72 | 6,07 | 8.12 | 6,63 | 2,00 | 3,82 |
| số 8 | 15,00 | 1.56 | 10,62 | 12 | 1,00 | 13,00 | 8,72 | 7,98 | 10,25 | 8,63 | 2,38 | 4,32 |
| 10 | 17,50 | 1,81 | 12,75 | 16 | 1.12 | 15,25 | 10,88 | 10.02 | 12,62 | 10,75 | 2,56 | 4,56 |
| 12 | 20,50 | 1,94 | 15,00 | 16 | 1,25 | 17,75 | 12,88 | 12.00 | 14,75 | 12,75 | 2,82 | 5,06 |
| 14 | 23.00 | 2,06 | 16,25 | 20 | 1,25 | 20,25 | 14,14 | 13,25 | 16,75 | 14,00 | 2,94 | 5,56 |
| 16 | 25,50 | 2,19 | 18,50 | 20 | 1,38 | 22,50 | 16,16 | 15,25 | 19.00 | 16,00 | 3,19 | 5,69 |
| 18 | 28,00 | 2,31 | 21,00 | 24 | 1,38 | 24,75 | 18,18 | 17,25 | 21,00 | 18,00 | 3,44 | 6.19 |
| 20 | 30,50 | 2,44 | 23.12 | 24 | 1,38 | 27,00 | 20,20 | 19,25 | 23.12 | 20,00 | 3,69 | 6,32 |
| 22 | 33,00 | 2,57 | 25,25 | 24 | 1,63 | 29,25 | 22,22 | 21,25 | 25,25 | 22,00 | 3,93 | 6,43 |
| 24 | 36,00 | 2,69 | 27,62 | 24 | 1,63 | 32,00 | 24,25 | 23,25 | 27,62 | 24,00 | 4,13 | 6,56 |
* Đối với mặt bích loại 21, đường kính trục ngoài tương ứng với đường kính ống ngoài.
Ghi chú : Xếp hạng p / t từ ASME B16.5 chỉ áp dụng cho loại mặt bích 05, 11, 12, 13 và 21 có kích thước danh nghĩa lên đến và bao gồm cả DN 600. Xếp hạng p / t của tất cả các mặt bích khác phải được thỏa thuận giữa nhà sản xuất và người mua.
| Kích thước danh nghĩa | Đường kính bên ngoài (OD) |
Tối thiểu.Độ dày (T) |
Đường kính RF. (R) |
Số lỗ bu lông | Đường kính lỗ | Vòng tròn bu lông (BC) |
SO Bore ID (SB) |
Dia.Cơ sở trung tâm (HB) |
Dia.Hub Top (HT) |
SO LTH (SL) |
WN LTH (WL) |
* WN Bore ID (WB) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1⁄2 | 3,75 | 0,56 | 1,38 | 4 | 0,63 | 2,62 | 0,88 | 1,5 | 0,84 | 0,88 | 2,06 | * |
| 3⁄4 | 4,62 | 0,62 | 1,69 | 4 | 0,75 | 3,25 | 1,09 | 1,88 | 1,05 | 1,00 | 2,25 | * |
| 1 | 4,88 | 0,69 | 2,00 | 4 | 0,75 | 3,50 | 1,36 | 2,12 | 1,32 | 1,06 | 2,44 | * |
| 11⁄4 | 5,25 | 0,81 | 2,50 | 4 | 0,75 | 3,88 | 1,70 | 2,50 | 1,66 | 1.12 | 2,62 | * |
| 11⁄2 | 6.12 | 0,88 | 2,88 | 4 | 0,88 | 4,50 | 1,95 | 2,75 | 1,90 | 1,25 | 2,75 | * |
| 2 | 6,50 | 1,00 | 3,62 | số 8 | 0,75 | 5,00 | 2,44 | 3,31 | 2,38 | 1,44 | 2,88 | * |
| 21⁄2 | 7.50 | 1.12 | 4,12 | số 8 | 0,88 | 5,88 | 2,94 | 3,94 | 2,88 | 1,62 | 3,12 | * |
| 3 | 8.25 | 1,25 | 5,00 | số 8 | 0,88 | 6,62 | 3.57 | 4,62 | 3,50 | 1,81 | 3,25 | * |
| 31⁄2 | 9.00 | 1,38 | 5,50 | số 8 | 1,00 | 7.25 | 4.07 | 5,25 | 4,00 | 1,94 | 3,38 | * |
| 4 | 10.00 | 1,38 | 6.19 | số 8 | 1,00 | 7.88 | 4,57 | 5,75 | 4,50 | 2,00 | 3,50 | * |
| 5 | 11.00 | 1,50 | 7.31 | số 8 | 1,00 | 9,25 | 5,66 | 7.00 | 5,56 | 2,12 | 4,00 | * |
| 6 | 12,50 | 1,62 | 8,50 | 12 | 1,00 | 10,62 | 6,72 | 8.12 | 6,63 | 2,25 | 4.06 | * |
| số 8 | 15,00 | 1,88 | 10,62 | 12 | 1.12 | 13,00 | 8,72 | 10,25 | 8,63 | 2,69 | 4,62 | * |
| 10 | 17,50 | 2,12 | 12,75 | 16 | 1,25 | 15,25 | 10,88 | 12,62 | 10,75 | 2,88 | 4,88 | * |
| 12 | 20,50 | 2,25 | 15,00 | 16 | 1,38 | 17,75 | 12,88 | 14,75 | 12,75 | 3,12 | 5,38 | * |
| 14 | 23.00 | 2,38 | 16,25 | 20 | 1,38 | 20,25 | 14,14 | 16,75 | 14,00 | 3,31 | 5,88 | * |
| 16 | 25,50 | 2,50 | 18,50 | 20 | 1,50 | 22,50 | 16,16 | 19.00 | 16,00 | 3,69 | 6,00 | * |
| 18 | 28,00 | 2,62 | 21,00 | 24 | 1,50 | 24,75 | 18,18 | 21,00 | 18,00 | 3,88 | 6,50 | * |
| 20 | 30,50 | 2,75 | 23.12 | 24 | 1,62 | 27,00 | 20,20 | 23.12 | 20,00 | 4,00 | 6,62 | * |
| 22 | 33,00 | 2,88 | 25,25 | 24 | 1,75 | 29,25 | 22,22 | 25,25 | 22,00 | 4,25 | 6,75 | * |
| 24 | 36,00 | 3,00 | 27,25 | 24 | 1,88 | 32,00 | 24,25 | 27,62 | 24,00 | 4,50 | 6,88 | * |
Đường kính lỗ bu lông lớn hơn 1/8 "so với đường kính bu lông
| Kích thước danh nghĩa | Đường kính bên ngoài (OD) |
Tối thiểu.Độ dày (T) |
Đường kính RF. (R) |
Số lỗ bu lông | Đường kính lỗ | Vòng tròn bu lông (BC) |
SO Bore ID (SB) |
Dia.Cơ sở trung tâm (HB) |
Dia.Hub Top (HT) |
SO LTH (SL) |
WN LTH (WL) |
* WN Bore ID (WB) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1⁄2 | 3,75 | 0,56 | 1,38 | 4 | 0,63 | 2,62 | 0,88 | 1,50 | 0,84 | 0,88 | 2,06 | * |
| 3⁄4 | 4,62 | 0,62 | 1,69 | 4 | 0,75 | 3,25 | 1,09 | 1,88 | 1,05 | 1,00 | 2,25 | * |
| 1 | 4,88 | 0,69 | 2,00 | 4 | 0,75 | 3,50 | 1,36 | 2,12 | 1,32 | 1,06 | 2,44 | * |
| 11⁄4 | 5,25 | 0,81 | 2,50 | 4 | 0,75 | 3,88 | 1,70 | 2,50 | 1,66 | 1.12 | 2,62 | * |
| 11⁄2 | 6.12 | 0,88 | 2,88 | 4 | 0,88 | 4,50 | 1,95 | 2,75 | 1,90 | 1,25 | 2,75 | * |
| 2 | 6,50 | 1,00 | 3,62 | số 8 | 0,75 | 5,00 | 2,44 | 3,31 | 2,38 | 1,44 | 2,88 | * |
| 21⁄2 | 7.50 | 1.12 | 4,12 | số 8 | 0,88 | 5,88 | 2,94 | 3,94 | 2,88 | 1,62 | 3,12 | * |
| 3 | 8.25 | 1,25 | 5,00 | số 8 | 0,88 | 6,62 | 3.57 | 4,62 | 3,50 | 1,81 | 3,25 | * |
| 31⁄2 | 9.00 | 1,38 | 5,50 | số 8 | 1,00 | 7.25 | 4.07 | 5,25 | 4,00 | 1,94 | 3,38 | * |
| 4 | 10,75 | 1,50 | 6.19 | số 8 | 1,00 | 8,50 | 4,57 | 6,00 | 4,50 | 2,12 | 4,00 | * |
| 5 | 13,00 | 1,75 | 7.31 | số 8 | 1.12 | 10,50 | 5,66 | 7.44 | 5,56 | 2,38 | 4,50 | * |
| 6 | 14,00 | 1,88 | 8,50 | 12 | 1.12 | 11,50 | 6,72 | 8,75 | 6,63 | 2,62 | 4,62 | * |
| số 8 | 16,50 | 2,19 | 10,62 | 12 | 1,25 | 13,75 | 8,72 | 10,75 | 8,63 | 3,00 | 5,25 | * |
| 10 | 20,00 | 2,50 | 12,75 | 16 | 1,38 | 17,00 | 10,88 | 13,50 | 10,75 | 3,38 | 6,00 | * |
| 12 | 22,00 | 2,62 | 15,00 | 20 | 1,38 | 19,25 | 12,88 | 15,75 | 12,75 | 3,62 | 6.12 | * |
| 14 | 23,75 | 2,75 | 16,25 | 20 | 1,50 | 20,75 | 14,14 | 17,00 | 14,00 | 3,69 | 6,50 | * |
| 16 | 27,00 | 3,00 | 18,50 | 20 | 1,63 | 23,75 | 16,16 | 19,50 | 16,00 | 4,19 | 7.00 | * |
| 18 | 29,25 | 3,25 | 21,00 | 20 | 1,75 | 25,75 | 18,18 | 21,50 | 18,00 | 4,62 | 7.25 | * |
| 20 | 32,00 | 3,50 | 23.00 | 24 | 1,75 | 28,50 | 20,20 | 24,00 | 20,00 | 5,00 | 7.50 | * |
| 22 | 34,25 | 3,75 | 25,25 | 24 | 1,88 | 30,63 | 22,22 | 26,25 | 22,00 | 5,25 | 7.75 | * |
| 24 | 37,00 | 4,00 | 27,25 | 24 | 2,00 | 33,00 | 24,25 | 28,25 | 24,00 | 5,50 | 8.00 | * |
| Kích thước danh nghĩa | Đường kính bên ngoài (OD) |
Tối thiểu.Độ dày (T) |
Đường kính RF. (R) |
Số lỗ bu lông | Đường kính lỗ | Vòng tròn bu lông (BC) |
SO Bore ID (SB) |
* WN Bore ID (WB) |
Dia.Cơ sở trung tâm (HB) |
Dia.Hub Top (HT) |
SO LTH (SL) |
WN LTH (WL) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 9,50 | 1,50 | 5,00 | số 8 | 1,00 | 7.50 | 3.57 | * | 5,00 | 3,50 | 2,12 | 4,00 |
| 4 | 11,50 | 1,75 | 6.19 | số 8 | 1,25 | 9,25 | 4,57 | * | 6,25 | 4,50 | 2,75 | 4,50 |
| 5 | 13,75 | 2,00 | 7.31 | số 8 | 1,38 | 11.00 | 5,66 | * | 7.50 | 5,56 | 3,12 | 5,00 |
| 6 | 15,00 | 2,19 | 8,50 | 12 | 1,25 | 12,50 | 6,72 | * | 9,25 | 6,63 | 3,38 | 5,50 |
| số 8 | 18,50 | 2,50 | 10,63 | 12 | 1,50 | 15,50 | 8,72 | * | 11,75 | 8,63 | 4,00 | 6,38 |
| 10 | 21,50 | 2,75 | 12,75 | 16 | 1,50 | 18,50 | 10,88 | * | 14,50 | 10,75 | 4,25 | 7.25 |
| 12 | 24,00 | 3,12 | 15,00 | 20 | 1,50 | 21,00 | 12,88 | * | 16,50 | 12,75 | 4,63 | 7.88 |
| 14 | 25,25 | 3,38 | 16,25 | 20 | 1,63 | 22,00 | 14,14 | * | 17,75 | 14,00 | 5.12 | 8,38 |
| 16 | 27,75 | 3,50 | 18,50 | 20 | 1,75 | 24,25 | 16,16 | * | 20,00 | 16,00 | 5,25 | 8,50 |
| 18 | 31,00 | 4,00 | 21,00 | 20 | 2,00 | 27,00 | 18,18 | * | 22,25 | 18,00 | 6,00 | 9.00 |
| 20 | 33,75 | 4,25 | 23.00 | 20 | 2,13 | 29,50 | 20,20 | * | 24,50 | 20,00 | 6,25 | 9,75 |
| 24 | 41,00 | 5,50 | 27,25 | 20 | 2,63 | 35,50 | 24,25 | * | 29,50 | 24,00 | 8.00 | 11,50 |
| Kích thước danh nghĩa | Đường kính bên ngoài (OD) |
Tối thiểu.Độ dày (T) |
Đường kính RF. (R) |
Số lỗ bu lông | Đường kính lỗ | Vòng tròn bu lông (BC) |
Vì vậy, Bore ID (SB) |
Dia.Cơ sở trung tâm (HB) |
Dia.Hub Top (HT) |
SO LTH (SL) |
WN LTH (WL) |
* WN Bore ID (WB) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1⁄2 | 4,75 | 0,88 | 1,38 | 4 | 0,88 | 3,25 | 0,88 | 1,50 | 0,84 | 1,25 | 2,38 | * |
| 3⁄4 | 5.12 | 1,00 | 1,69 | 4 | 0,88 | 3,50 | 1,09 | 1,75 | 1,05 | 1,38 | 2,75 | * |
| 1 | 5,88 | 1.12 | 2,00 | 4 | 1,00 | 4,00 | 1,36 | 2,06 | 1,32 | 1,62 | 2,88 | * |
| 11⁄4 | 6,25 | 1.12 | 2,50 | 4 | 1,00 | 4,38 | 1,70 | 2,50 | 1,66 | 1,62 | 2,88 | * |
| 11⁄2 | 7.00 | 1,25 | 2,88 | 4 | 1.12 | 4,88 | 1,95 | 2,75 | 1,90 | 1,75 | 3,25 | * |
| 2 | 8,50 | 1,50 | 3,63 | số 8 | 1,00 | 6,50 | 2,44 | 4,12 | 2,38 | 2,25 | 4,00 | * |
| 21⁄2 | 9,62 | 1,62 | 4,13 | số 8 | 1.12 | 7.50 | 2,94 | 4,88 | 2,88 | 2,50 | 4,12 | * |
| 3 | 10,50 | 1,88 | 5,00 | số 8 | 1,25 | 8.00 | - | 5,25 | 3,50 | - | 4,62 | * |
| 4 | 12,25 | 2,12 | 6.19 | số 8 | 1,38 | 9,50 | - | 6,38 | 4,50 | - | 4,88 | * |
| 5 | 14,75 | 2,88 | 7.31 | số 8 | 1,63 | 11,50 | - | 7.75 | 5,56 | - | 6.12 | * |
| 6 | 15,50 | 3,25 | 8,50 | 12 | 1,50 | 12,50 | - | 9.00 | 6,63 | - | 6,75 | * |
| số 8 | 19.00 | 3,62 | 10,63 | 12 | 1,75 | 15,50 | - | 11,50 | 8,63 | - | 8,38 | * |
| 10 | 23.00 | 4,25 | 12,75 | 12 | 2,00 | 19.00 | - | 14,50 | 10,75 | - | 10.00 | * |
| 12 | 26,50 | 4,88 | 15,00 | 16 | 2,12 | 22,50 | - | 17,75 | 12,75 | - | 11,12 | * |
| 14 | 29,50 | 5,25 | 16,25 | 16 | 2,38 | 25,00 | - | 19,50 | 14,00 | - | 11,75 | * |
| 16 | 32,50 | 5,75 | 18,50 | 16 | 2,63 | 27,75 | - | 21,75 | 16,00 | - | 12,25 | * |
| 18 | 36,00 | 6,38 | 21,00 | 16 | 2,88 | 30,50 | - | 23,50 | 18,00 | - | 12,88 | * |
| 20 | 38,75 | 7.00 | 23.00 | 16 | 3,12 | 32,75 | - | 25,25 | 20,00 | - | 14,00 | * |
| 24 | 46,00 | 8.00 | 27,25 | 16 | 3,63 | 39,00 | - | 30,00 | 24,00 | - | 16,00 | * |
| Kích thước danh nghĩa | Đường kính bên ngoài (OD) |
Tối thiểu.Độ dày (T) |
Đường kính RF. (R) |
Số lỗ bu lông | Đường kính lỗ | Vòng tròn bu lông (BC) |
Dia.Cơ sở trung tâm (HB) |
Dia.Hub Top (HT) |
SO LTH (SL) |
WN LTH (WL) |
* WN Bore ID (WB) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1⁄2 | 5,25 | 1.19 | 1,38 | 4 | 0,88 | 3,50 | 1,69 | 0,84 | 1.56 | 2,88 | * |
| 3⁄4 | 5,50 | 1,25 | 1,69 | 4 | 0,88 | 3,75 | 2,00 | 1,05 | 1,69 | 3,12 | * |
| 1 | 6,25 | 1,38 | 2,00 | 4 | 1,00 | 4,25 | 2,25 | 1,32 | 1,88 | 3,50 | * |
| 11⁄4 | 7.25 | 1,50 | 2,50 | 4 | 1.12 | 5.13 | 2,88 | 1,66 | 2,06 | 3,75 | * |
| 11⁄2 | 8.00 | 1,75 | 2,88 | 4 | 1,25 | 5,75 | 3,12 | 1,90 | 2,38 | 4,38 | * |
| 2 | 9,25 | 2,00 | 3,63 | số 8 | 1.12 | 6,75 | 3,75 | 2,38 | 2,75 | 5,00 | * |
| 21⁄2 | 10,50 | 2,25 | 4,13 | số 8 | 1,25 | 7.75 | 4,50 | 2,88 | 3,12 | 5,62 | * |
| 3 | 12.00 | 2,62 | 5,00 | số 8 | 1,38 | 9.00 | 5,25 | 3,50 | - | 6,62 | * |
| 4 | 14,00 | 3,00 | 6.19 | số 8 | 1,63 | 10,75 | 6,50 | 4,50 | - | 7.50 | * |
| 5 | 16,50 | 3,62 | 7.31 | số 8 | 1,88 | 12,75 | 8.00 | 5,56 | - | 9.00 | * |
| 6 | 19.00 | 4,25 | 8,50 | số 8 | 2,12 | 14,50 | 9,25 | 6,63 | - | 10,75 | * |
| số 8 | 21,75 | 5,00 | 10,63 | 12 | 2,12 | 17,25 | 12.00 | 8,63 | - | 12,50 | * |
| 10 | 26,50 | 6,50 | 12,75 | 12 | 2,63 | 21,25 | 14,75 | 10,75 | - | 16,50 | * |
| 12 | 30,00 | 7.25 | 15,00 | 12 | 2,88 | 24,38 | 17,38 | 12,75 | - | 18,25 | * |
Tiếp xúc:
Giám đốc bán hàng: Annie
CÔNG TY TNHH NỐI ỐNG VÀ NẮP ỐNG CAO SU HEBEI XINFENG.
Địa chỉ: Quận Mencun, Thành phố Cangzhou, tỉnh Hà Bắc, Trung Quốc 061400
Di động: 86 18031772012 (wechat, whatsapp)
ĐT: 86-317-6016612
E-mail: info3@hbxfgj.com
Skype: annie1989723
QQ: 532326446
Câu hỏi thường gặp:
1. MOQ của bạn là gì?
Thông thường MOQ của chúng tôi cho mỗi kích thước là 1 tấn.Nếu bạn nghĩ rằng nó là quá nhiều, chúng tôi có thể thảo luận chi tiết theo yêu cầu của bạn.
2. bạn có thể cung cấp mẫu miễn phí?
Có, chúng tôi có thể cung cấp mẫu miễn phí 150m - 200m.
3. những gì là thời gian giao hàng của bạn?
Chúng tôi sẽ cung cấp trong 30-35 ngày
4. bạn có thể chấp nhận các sản phẩm hỗn hợp trong một thùng chứa?
Vâng, chúng tôi chấp nhận chắc chắn.
Người liên hệ: Miss. Mandy Liu
Tel: 0086 18903173335
Fax: 86-0317-6853077-6723871
