Thông tin chi tiết sản phẩm:
|
| sản phẩm: | Butt hàn ống thép khuỷu tay | Góc: | 30 độ, 45 độ, 60 độ, 90 độ, 120 độ, 180 độ |
|---|---|---|---|
| Tiêu chuẩn: | ANSI ASME B16.9, B16.28, DIN2605, EN10253, JIS B231 | Bán kính: | SR Bán kính ngắn, LR Bán kính dài, R = 2D, 3D, 5D |
| độ dày của tường: | 2mm- 60mm, SCH10, SCH20, SCH30, STD SCH40 | Vật chất: | carbon steel ASTM A234 WPB, P265GH; thép cacbon ASTM A234 WPB, P265GH; Stainless st |
| Kích thước: | 1/2" to 24" for seamless type; 1/2 "đến 24" cho loại liền mạch; | lớp phủ chống gỉ: |
Sơn đen, dầu chống rỉ, mạ kẽm nhúng nóng |
|
| Điểm nổi bật: | ỐNG THÉP 120Deg ELBOW,khuỷu tay 6 sch 40 90 độ,khuỷu tay A234 WPB sch 40 90 độ |
||

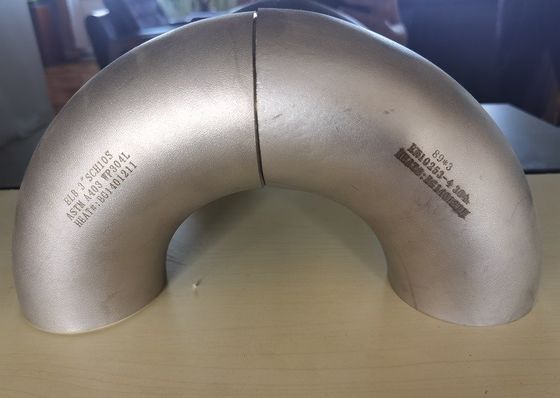

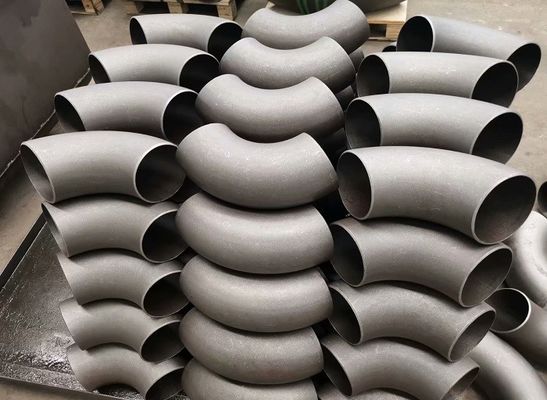

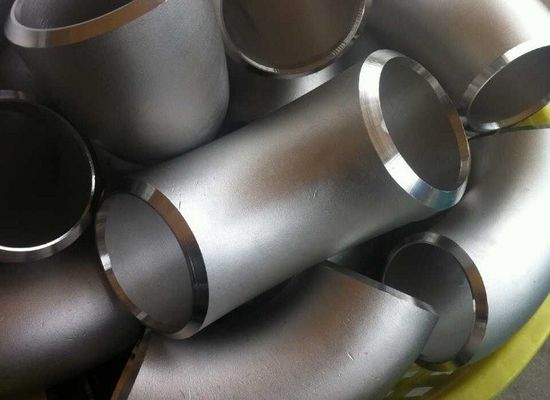

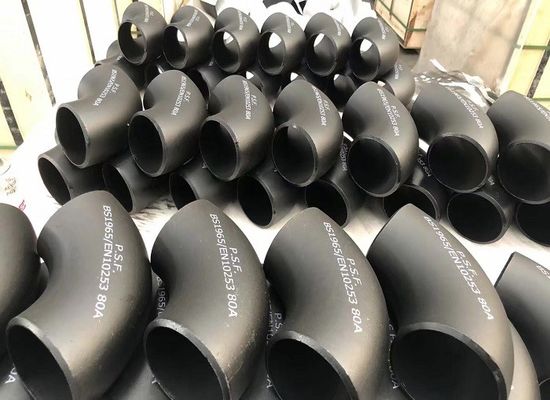

Butt Welding Steel pipe Elbow ASME B16.9 / B16.28;EN10253;DIN2605;JIS B2311;ĐIỂM ĐẾN 17375
Cút ống thép là bộ phận quan trọng trong hệ thống đường ống để thay đổi hướng dòng chất lỏng.Nó được sử dụng để kết nối hai đường ống có đường kính danh nghĩa giống nhau hoặc khác nhau, và làm cho đường ống quay theo một hướng nhất định 45 độ hoặc 90 độ.Có thể thay đổi từ góc hướng, kiểu kết nối, chiều dài và bán kính, loại vật liệu.
| Kỹ thuật | Đẩy nóng, nêm |
| Tiêu chuẩn | ASME B16.9, ASME B16.28, EN10253, DIN2605, JIS B2311, GOST 17375-2001 |
| Vật chất | Thép cacbon ASTM A234 WPB, A860 WPHY42-70, A420 WPL6, P235GH, P265GH, SS400, ST37, CT20, |
| Thép không gỉ 304 / 304L, 316 / 316L, 321.310S, 347H, 1.4301, 1.4404 | |
| Phạm vi kích thước | Loại liền mạch cho Đường kính ngoài 1/2 "đến 24" hoặc 21mm đến 610mm |
| Loại hàn cho đường kính ngoài 2 "đến 72", hoặc 60mm đến 1800mm | |
| Góc khuỷu tay | 30deg, 45deg, 60deg, 90deg, 120deg, 180 ° |
| Bán kính khuỷu tay | Bán kính ngắn SR (R = 1D), bán kính dài LR (R = 1,5D), uốn cong R = 3D hoặc R = 5D, |
| độ dày của tường | 1,6mm đến 60mm, SCH5, SCH5S, SCH10, SCH10S, SCH20, SCH30, STD, SCH40, XS SCH60, SCH80, SCH120, SCH160, XXS |
THÉP CỐT THÉP THÉP MỎNG TƯỜNG TIÊU CHUẨN ĐỘ DÀY
| Kích thước đường ống danh nghĩa | Đường kính bên ngoài | Độ dày tường danh nghĩa | |||||||||||||||||
| A | B | GIỐNG TÔI | JIS | DIN | JIS (1) | DIN (2) | SCH10 | SCH20 | SCH30 | STD | SCH40 | SCH60 | XS | SCH80 | SCH100 | SCH120 | SCH140 | SCH160 | XXS |
| 15 | 1/2 " | 21.3 | 21,7 | 21.3 | 2,8 | 2.0 | 2,11 | 2,41 | 2,77 | 2,77 | 3,73 | 3,73 | 4,78 | 7.47 | |||||
| 20 | 3/4 " | 26,7 | 27,2 | 26,9 | 2,8 | 2.3 | 2,11 | 2,41 | 2,87 | 2,87 | 3,91 | 3,91 | 5,56 | 7.82 | |||||
| 25 | 1 " | 33.4 | 34.0 | 33,7 | 3.2 | 2,6 | 2,77 | 2,90 | 3,38 | 3,38 | 4,55 | 4,55 | 6,35 | 9.09 | |||||
| 32 | 1 1/4 " | 422 | 42,7 | 42.4 | 3.5 | 2,6 | 2,77 | 297 | 3.56 | 3.56 | 4,85 | 4,85 | 6,35 | 9,70 | |||||
| 40 | 1 1/2 " | 48.3 | 48,6 | 48.3 | 3.5 | 2,9 | 2,77 | 3,18 | 3,68 | 3,68 | 5,08 | 5,08 | 7.14 | 10,15 | |||||
| 50 | 2 " | 60.3 | 60,5 | 60.3 | 3.8 | 2,9 | 2,77 | 3,18 | 3,91 | 3,91 | 5.54 | 5.54 | 8,74 | 11.07 | |||||
| 65 | 2 1/2 " | 73.0 | 76,3 | 76,1 | 4.2 | 2,9 | 3.05 | 4,78 | 5.16 | 5.16 | 7.01 | 7.01 | 9.53 | 14.02 | |||||
| 80 | 3 " | 88,9 | 89.1 | 88,9 | 4.2 | 3.2 | 3.05 | 4,78 | 5,49 | 5,49 | 7.62 | 7.62 | 11,13 | 15,24 | |||||
| 90 | 3-1 / 2 " | 101,6 | 101,6 | - | 4.2 | - | 3.05 | 4,78 | 5,74 | 5,74 | 8.08 | 8.08 | - | - | |||||
| 100 | 4" | 114,3 | 114,3 | 114,3 | 4,5 | 3.6 | 3.05 | 4,78 | 6,02 | 6,02 | 8,56 | 8,56 | 11,13 | 13.49 | 17.12 | ||||
| 125 | 5 " | 141.3 | 139,8 | 139,7 | 4,5 | 4.0 | 3,40 | - | 6,55 | 6,55 | 9.53 | 9.53 | 12,70 | 15,99 | 19.05 | ||||
| 150 | 6 " | 168,3 | 165,2 | 168,3 | 5.0 | 4,5 | 3,40 | 4,5 | - | 7,11 | 7,11 | 10,97 | 10,97 | 14,27 | 18,26 | 21,95 | |||
| 200 | số 8" | 219,1 | 216.3 | 219,1 | 5,8 | 6,3 | 376 | 6,35 | 7,04 | 8.18 | 8.18 | 10,31 | 12,70 | 12,70 | 1509 | 18,26 | 20,62 | 23.01 | 22,23 |
| 250 | 10 " | 273,1 | 267.4 | 273.0 | 6.6 | 6,3 | 4,19 | 6,35 | 7.80 | 9.27 | 9.27 | 12,70 | 12,70 | 15.09 | 18,26 | 21.44 | 25,40 | 28,58 | 25,40 |
| 300 | 12 " | 323,9 | 328,9 | 323,9 | 6.9 | 7.1 | 4,57 | 6,35 | 8,38 | 9.53 | 10,31 | 14,27 | 12,70 | 17.48 | 21.44 | 25,40 | 28,58 | 33,32 | 25,40 |
| 350 | 14 " | 355,6 | 355,6 | 355,6 | 7.9 | 8.0 | 6,35 | 7.92 | 9.53 | 9.53 | 11,13 | 15.09 | 12,70 | 19.05 | 23,83 | 27,79 | 31,75 | 35,71 | |
| 400 | 16 " | 406.4 | 406.4 | 406.4 | 7.9 | 8.8 | 6,35 | 7.92 | 9.53 | 9.53 | 12,70 | 16,66 | 12,70 | 21.44 | 26,19 | 30,96 | 36,53 | 40.49 | |
| 450 | 18 " | 457,2 | 457,2 | 457.0 | 7.9 | 10.0 | 6,35 | 7.92 | 11,13 | 9.53 | 14,27 | 19.05 | 12,70 | 23,83 | 29,36 | 34,93 | 39,67 | 45,24 | |
| 500 | 20 " | 508.0 | 508.0 | 508.0 | 7.9 | 11.0 | 6,35 | 9.53 | 1270 | 9.53 | 15.09 | 20,62 | 12,70 | 26,19 | 32,54 | 38,10 | 44,45 | 50.01 | |
| 550 | 22 " | 558,8 | 558,8 | - | - | 6,35 | 9.53 | 12,70 | 9.53 | - | 2223 | 12,70 | 2858 | 34,93 | 41,28 | 47,63 | 53,98 | ||
| 600 | 24 " | 609,6 | 609,6 | 610.0 | 12,5 | 6,35 | 9.53 | 14,27 | 9.53 | 17.48 | 24,61 | 12,70 | 30,96 | 38,89 | 46.02 | 52,37 | 59,54 | ||
| 650 | 26 " | 660.4 | 660.4 | - | - | 7.92 | 12,70 | - | 9.53 | - | 12,70 | - | 一 | - | - | - | |||
| 700 | 28 " | 711,1 | 711,2 | 711.0 | 125 | 7.92 | 1270 | 15,88 | 9.53 | - | 12,70 | ||||||||
| 750 | 30 " | 762.0 | 762.0 | - | - | 7.92 | 12,70 | 15,88 | 9.53 | - | 12,70 | - | - | - | - | ||||
| 800 | 32 " | 812,8 | 812,8 | 813.0 | 12,5 | 7.92 | 12,70 | 15,88 | 9.53 | 17.48 | 12,70 | - | |||||||
| 850 | 34 " | 863,6 | 863,6 | - | - | 7.92 | 12,70 | 15,88 | 9.53 | 17.48 | 12,70 | - | JIS G34525 ASME B36.10M JIS G3454 DIN2448 JIS G3455 DIN2458 JISG3457 | ||||||
| 900 | 36 " | 914.4 | 914.4 | 914.0 | 12,5 | 7.92 | 12,70 | 15,88 | 9.53 | 19.05 | 12,70 | - | |||||||
| 950 | 38 " | 965,2 | 965,2 | - | - | - | - | - | 9.53 | - | 12,70 | - | |||||||
| 1000 | 40 " | 1016.0 | 1016.0 | 1016.0 | 12,5 | - | - | - | 9.53 | - | 12,70 | - | |||||||
| 1050 | 42 " | 1066,8 | 1066,8 | - | - | - | - | - | 9.53 | - | 12,70 | - | |||||||
| 1100 | 44 " | 1117,6 | 1117,6 | - | - | - | - | - | 9.53 | - | 12,70 | - | - | - | - | - | |||
| 1150 | 46 " | 1168.4 | 1168.4 | - | - | - | - | - | 9.53 | - | 1270 | - | - | - | - | 一 | |||
| 1200 | 48 " | 1219,2 | 1219,2 | 1220.0 | - | - | - | - | 9.53 | - | 12,70 | - | - | - | - | - | |||
