Thông tin chi tiết sản phẩm:
|
| Thép carbon: | A234WPB | Thép SS: | 304L, 316L |
|---|---|---|---|
| Kiểu: | TƯƠNG ĐƯƠNG, GIẢM | Trình độ: | 90 ° |
| lớp áo: | Sơn dầu chống rỉ, sơn đen | ||
| Điểm nổi bật: | Tê bằng thép cacbon A234WPB 3 '',Tít bằng nhau ASTM A234 110mm,Tê giảm mạ kẽm ANSI B16.9 10 '' |
||

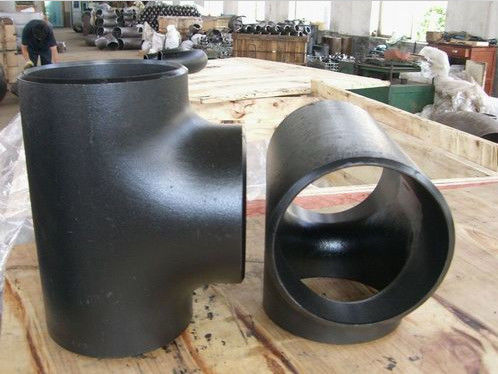

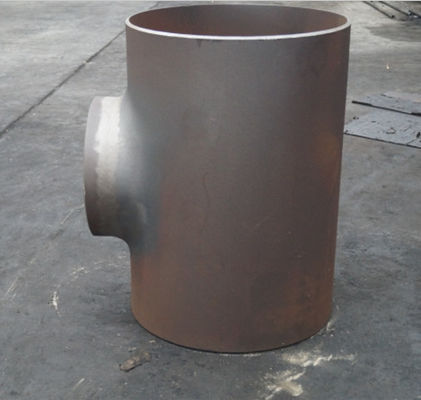

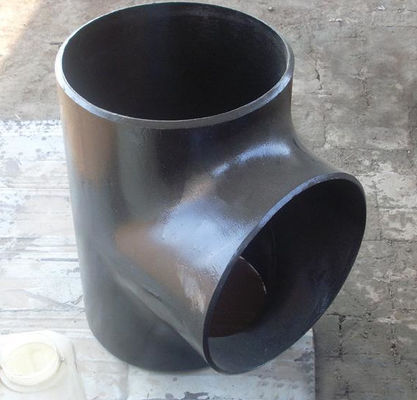

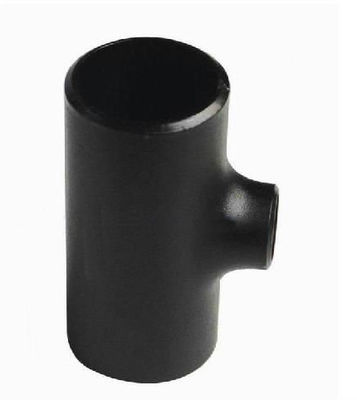

Tê giảm là một ống nối hình chữ T với hai đầu ra cắt 90 độ theo đường thẳng nhất.Các tees này có thể truy cập được với sự kết hợp của các kích thước ổ cắm khác nhau.TrongTê giảm ASME B16.9 ước tính cổng nhánh nhỏ hơn các cổng khác trong quá trình chạy. Thanh giảm chấn bằng thép không gỉcó thể là một loại lắp đặt đường ống trong đó số đo cổng nhánh nhỏ hơn các cổng đang chạy.Loại lắp ống này hơn nữa có thể xem xét việc giảm số đo từ một trong các cổng chạy sang cổng khác.
| Kích thước đường ống danh nghĩa | Đường kính ngoài ở góc xiên |
Center-to-End | |||
|---|---|---|---|---|---|
| Chạy | Chỗ thoát | Chạy | Chỗ thoát | Chạy (NS) | Chỗ thoát (NS) |
| 1/2 " | 1/4 " 3/8 " |
21.3 | 13,7 17.3 |
25 | 25 |
| 3/4 " | 3/8 " 1/2 " |
26,7 | 17.3 21.3 |
29 | 29 |
| 1 " | 1/2 " 3/4 " |
33.4 | 21.3 26,7 |
38 | 38 |
| 1 1/4 " | 1/2 " 3/4 " 1 " |
42,2 | 21.3 26,7 33.4 |
48 | 48 |
| 1 1/2 " | 1/2 " 3/4 " 1 " 1 1/4 " |
48.3 | 21.3 26,7 33.4 42,2 |
57 | 57 |
| 2 " | 3/4 " 1 " 1 1/4 " 1 1/2 " |
60.3 | 26,7 33.4 42,2 48.3 |
64 | 44 51 57 60 |
| 2 1/2 " | 1 " 1 1/4 " 1 1/2 " 2 " |
73.0 | 33.4 42,2 48.3 60.3 |
76 | 57 64 67 70 |
| 3 " | 1 1/4 " 1 1/2 " 2 " 2 1/2 " |
88,9 | 42,2 48.3 60.3 73.0 |
86 | 70 73 76 83 |
| 3 1/2 " | 1 1/2 " 2 " 2 1/2 " 3 " |
101,6 | 48.3 60.3 73.0 88,9 |
95 | 79 83 89 92 |
| 4" | 1 1/2 " 2 " 2 1/2 " 3 " 3 1/2 " |
114,3 | 48.3 60.3 73.0 88,9 101,6 |
105 | 86 89 95 98 102 |
| 5 " | 2 " 2 1/2 " 3 " 3 1/2 " 4" |
141.3 | 60.3 73.0 88,9 101,6 114,3 |
124 | 105 108 111 114 117 |
| 6 " | 2 1/2 " 3 " 3 1/2 " 4" 5 |
168,3 | 73.0 88,9 101,6 114,3 141.3 |
143 | 121 124 127 130 137 |
| số 8" | 3 1/2 " 4" 5 " 6 " |
219,1 | 101,6 114,3 141.3 168,3 |
178 | 152 156 162 168 |
| 10 " | 4" 5 " 6 " số 8" |
273.0 | 114,3 141.3 168,3 219,1 |
216 | 184 191 194 203 |
| 12 " | 5 " 6 " số 8" 10 " |
323,8 | 141.3 168,3 219,1 273.0 |
254 | 216 219 229 241 |
| 14 " | 6 " số 8" 10 " 12 " |
355,6 | 168,3 219,1 273.0 323,8 |
279 | 238 248 257 270 |
| 16 " | 6 " số 8" 10 " 12 " 14 " |
406.4 | 168,3 219,1 273.0 323,8 355,6 |
305 | 264 273 283 295 305 |
| 18 " | số 8" 10 " 12 " 14 " 16 " |
457.0 | 219,1 273.0 323,8 355,6 406.4 |
343 | 298 308 321 330 330 |
| 20 " | số 8" 10 " 12 " 14 " 16 " 18 " |
508.0 | 219,1 273.0 323,8 355,6 406.4 457.0 |
381 | 324 333 346 356 356 368 |
| 22 " | 10 " 12 " 14 " 16 " 18 " 20 " |
559.0 | 273.0 323,8 355,6 406.4 457.0 508.0 |
419 | 359 371 381 381 394 406 |
| 24 " | 10 " 12 " 14 " 16 " 18 " 20 " 22 " |
610.0 | 273.0 323,8 355,6 406.4 457.0 508.0 559.0 |
432 | 384 397 406 406 419 432 432 |
Kích thước tính bằng milimét
Nguồn: ASME B16.9 - 2018
