Thông tin chi tiết sản phẩm:
|

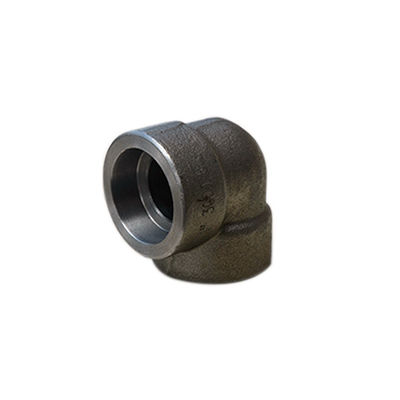

| sản phẩm: | Cút thép rèn ASME B16.11 3000LB | Vật chất: | ASTM A105; ASTM A105; A182 F304; A182 F304; F304L; F304L; |
|---|---|---|---|
| loại khớp: | Threaded; Có ren; Socket weld Mối hàn ổ cắm | Sức ép: | 2000LB; 3000LB; 6000LB; 9000LB |
| Kiểu: | 90DEG, 45 DEG, | Kỹ thuật: | Đúc, rèn |
| Điểm nổi bật: | Cút thép rèn 45DEG,Cút thép rèn 90DEG,Cút 3000LB ASME B16.11 |
||
Buttweld là một trong những hình thức hàn phổ biến nhất trong các phụ kiện đường ống.Mối hàn giáp mép cho phép các phụ kiện được lắp với hàn dẫn đến kết nối chắc chắn hơn.Các phụ kiện có ren rất hữu ích khi không thể hàn hoặc không được ưu tiên.Có các đường ống thường có ren làm và các phụ kiện có ren cái.Có các lớp cho biết công suất áp suất của bất kỳ sản phẩm nào.Cả hai được trang bị với sự trợ giúp của các sợi chỉ.Cáclớp 3000là một lớp áp suất cao.Vì vậy, sự khác biệt giữa lắp ren lớp 3000 và phụ kiện hàn mông thực sự là ren.
Mô tả Sản phẩm:
| Kích thước đường ống danh nghĩa | Trung tâm đến tận cùng khuỷu tay, Tee, Crosses A | Trung tâm đến cuối 45º Khuỷu tay C | Đường kính ngoài của dải H | Độ dày tối thiểu của tường G | Chiều dài của chủ đề tối thiểu | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2000 # | 3000 # | 6000 # | 2000 # | 3000 # | 6000 # | 2000 # | 3000 # | 6000 # | 2000 # | 3000 # | 6000 # | B | L2 | |
| 1/8 | 13/16 | 13/16 | 31/32 | 16/11 | 16/11 | 3/4 | 7/8 | 7/8 | 1 | .125 | .125 | .250 | .25 | .2639 |
| 1/4 | 13/16 | 31/32 | 1-1 / 8 | 16/11 | 3/4 | 7/8 | 7/8 | 1 | 1-5 / 16 | .125 | .130 | .260 | .32 | .4018 |
| 3/8 | 3/32 | 1-1 / 8 | 1-5 / 16 | 3/4 | 7/8 | 1 | 1 | 1-5 / 16 | 1-1 / 2 | .125 | .138 | .275 | .36 | .4078 |
| 1/2 | 1-1 / 8 | 1-5 / 16 | 1-1 / 2 | 7/8 | 1 | 1-1 / 8 | 1-5 / 16 | 1-1 / 2 | 1-13 / 16 | .125 | .161 | .321 | .43 | .5337 |
| 3/4 | 1-5 / 16 | 1-1 / 2 | 1-3 / 4 | 1 | 1-1 / 8 | 1-5 / 16 | 1-1 / 2 | 1-13 / 16 | 2-3 / 16 | .123 | .168 | .336 | .50 | .5457 |
| 1 | 1-1 / 2 | 1-3 / 4 | 2 | 1-1 / 8 | 1-5 / 16 | 1-3 / 8 | 1-13 / 16 | 2-3 / 16 | 2-7 / 16 | .145 | .196 | .391 | .58 | .6828 |
| 1-1 / 4 | 1-3 / 4 | 2 | 2-3 / 8 | 1-15 / 16 | 1-3 / 8 | 1-11 / 16 | 2-3 / 16 | 2-7 / 16 | 2-31/32 | .153 | .208 | .417 | 0,67 | .7068 |
| 1-1 / 2 | 2 | 2-3 / 8 | 2-1 / 2 | 1-3 / 8 | 1-11 / 16 | 1-23 / 32 | 2-7 / 16 | 2-31/32 | 3-5 / 16 | .158 | .218 | .436 | .70 | .7235 |
| 2 | 2-3 / 8 | 2-1 / 2 | 3-3 / 4 | 1-11 / 16 | 1-23 / 32 | 2-1 / 16 | 2-31/32 | 3-5 / 16 | 4 | .168 | .238 | .476 | 0,75 | 0,7565 |
| 2-1 / 2 | 3 | 3-1 / 4 | 3-3 / 4 | 2-1 / 16 | 2-1 / 16 | 2-1 / 2 | 3-5 / 8 | 4 | 4 | .221 | .301 | .602 | .932 | 1.138 |
| 3 | 3-3 / 8 | 3-3 / 4 | 4-3 / 16 | 2-1 / 2 | 2-1 / 2 | 3-1 / 8 | 4-5 / 16 | 4-3 / 4 | 4-3 / 4 | .236 | .327 | .655 | 1,016 | 1.200 |
| 4 | 3-3 / 16 | 4-1 / 2 | 4-1 / 2 | 3-1 / 8 | 3-1 / 8 | 3-1 / 8 | 5-3 / 4 | 5 | 6 | .258 | .368 | .735 | 1,094 | 1.300 |
| Sự miêu tả | Chỉ định lớp | ||
| Lớp 3000 | Lớp 6000 | Lớp 9000 | |

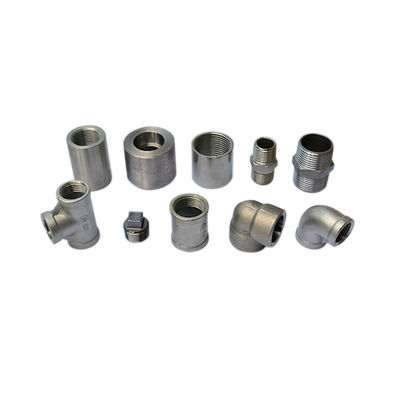

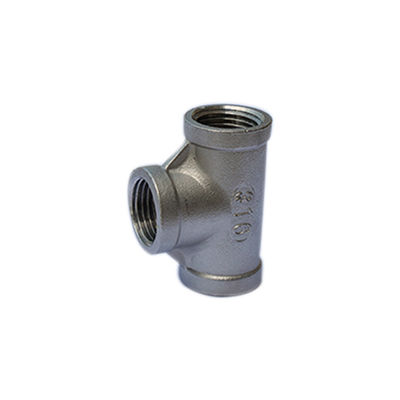

| Khuỷu tay 45 và 90 độ, Tees, Crosses, Khớp nối, Một nửa khớp nối, Mũ kết thúc hoặc đầu ống |
1/2 - 4 | 1/2 - 2 | 1/2 - 2 |
| 1/2 - 4 | 1/2 - 2 | 1/2 - 2 | |
| 1/2 - 4 | 1/2 - 2 | 1/2 - 2 | |
| Kích thước đường ống theo độ dày của tường |
SCH 80 / XS | SCH 160 | XXS |
