Thông tin chi tiết sản phẩm:
|
| Sức ép: | 150LB, 300LB, 600LB, 900LB, 1500LB, 2500LB | Tiêu chuẩn: | ANSI B16.5, ANSI B16.47A, ANSI B16.47B, AWWA CLASS D, DIN, EN1092-1 |
|---|---|---|---|
| Kiểu: | FLANGE WN, SO FLANGE, BLIND FLANGE, SW FLANGE, PLATE FLANGE, LAP JOINT FLANGE | Kích thước: | 1/2 "ĐẾN 80", 0,5 INCH ĐẾN 80 INCH |
| Xử lý bề mặt: | SƠN ĐEN, SƠN VÀNG, DẦU GAN, CHỐNG RỈ | GIAO DỊCH MẶT BẰNG DẤU: | MẶT RAISED (RF), MẶT PHNG (FF), LOẠI LIÊN DOANH NHẪN (RTJ) |

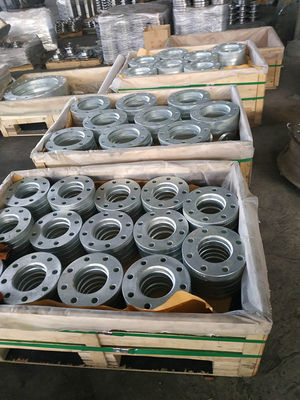

| Gói: | Hộp / pallet gỗ dán biển xứng đáng | Thời hạn giá: | FOB, CIF, CFR |
| Thời gian sản xuất: | ít hơn 60 tấn trong vòng 30 ngày, hơn 60 tấn 50 ngày | Chứng chỉ: | PED, ISO |
| Vật chất: | THÉP CACBON A105 A36 THÉP KHÔNG GỈ SS304L SS316L | ||
| Điểm nổi bật: | Mặt bích thép mạ kẽm 0,5Inch,Mặt bích thép mạ kẽm 80Inch |
||

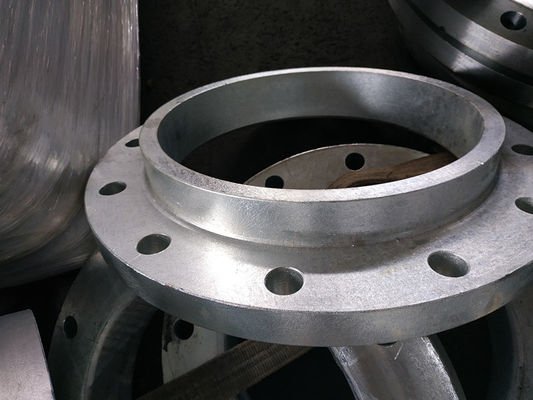

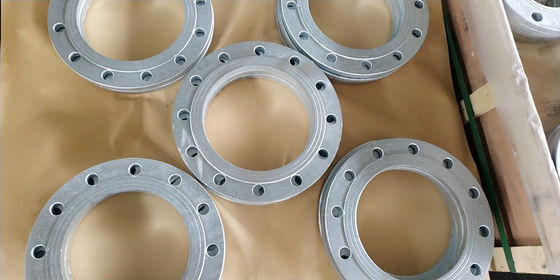

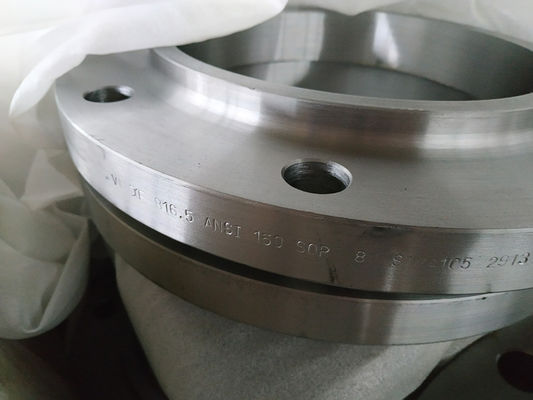

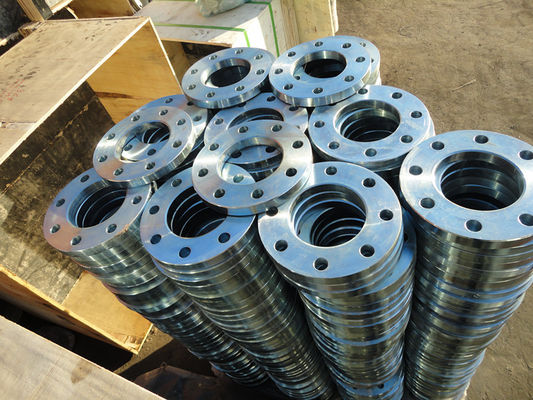

MẶT BẰNG THÉP GALVANIZED ANSI B16.5 ASME B16.47 TRƯỢT TRÊN FLANGE SORF QUÊN FLANGE
| KÍCH THƯỚC | VẬT LIỆU | LOẠI BAY |
| 1/2 "-80" | Thép không gỉ | mặt bích cổ hàn |
| Trượt trên mặt bích | ||
| mặt bích hàn ổ cắm | ||
| Mặt bích khớp LAP | ||
| Mặt bích ren | ||
| mặt bích mù | ||
| THÉP CACBON, THÉP KHÔNG GỈ | mặt bích cổ hàn | |
| Trượt trên mặt bích | ||
| mặt bích hàn ổ cắm | ||
| Mặt bích khớp LAP | ||
| Mặt bích ren | ||
| mặt bích mù | ||
| Niêm phong mặt bích | RF với kết thúc răng cưa | |
| FF với 3 đường nước | ||
| FF với kết thúc mượt mà | ||
| RTJ (Loại khớp vòng) | ||
| FF với kết thúc răng cưa | ||
| RF với đường nước |
| ø | NS | NS | NS | NS | Một | NS* | NS | k | Hố | l | Kilôgam. |
| 1/2 " | 88,9 | 11,1 | 34,9 | 30,2 | 21,3 | 15,7 | 47,6 | 60,3 | 4 | 15,9 | 0,500 |
| 3/4 " | 98,4 | 12,7 | 42,9 | 38,1 | 26,7 | 20,8 | 52,4 | 69,8 | 4 | 15,9 | 0,700 |
| 1 " | 107,9 | 14,3 | 50,8 | 49,2 | 33,5 | 26,7 | 55,6 | 79,4 | 4 | 15,9 | 1.100 |
| 1 1/4 " | 117,5 | 15,9 | 63,5 | 58,8 | 42,2 | 35,1 | 57,1 | 88,9 | 4 | 15,9 | 1.500 |
| 1 1/2 " | 127,0 | 17,5 | 73,0 | 65,1 | 48,3 | 40,9 | 61,9 | 98,4 | 4 | 15,9 | 1.800 |
| 2 " | 152,4 | 19,0 | 92,1 | 77,8 | 60,3 | 52,6 | 63,5 | 120,6 | 4 | 19,0 | 2.700 |
| 2 1/2 " | 177,8 | 22,2 | 104,8 | 90,5 | 73,1 | 62,7 | 69,8 | 139,7 | 4 | 19,0 | 4.400 |
| 3 " | 190,5 | 23,8 | 127,0 | 107,9 | 88,9 | 78,0 | 69,8 | 152,4 | 4 | 19,0 | 5.200 |
| 3 1/2 " | 215,9 | 23,8 | 139,7 | 122,2 | 101,6 | 90,2 | 71,4 | 177,8 | số 8 | 19,0 | 6.400 |
| 4" | 228,6 | 23,8 | 157,2 | 134,9 | 114,3 | 102,4 | 76,2 | 190,5 | số 8 | 19,0 | 7.500 |
| 5 " | 254,0 | 23,8 | 185,7 | 163,5 | 141,2 | 128,3 | 88,9 | 215,9 | số 8 | 22,2 | 9.200 |
| 6 " | 279,4 | 25,4 | 215,9 | 192,1 | 168,4 | 154,2 | 88,9 | 241,3 | số 8 | 22,2 | 11.000 |
| số 8" | 342,9 | 28,6 | 269,9 | 246,1 | 219,1 | 202,7 | 101,6 | 298,4 | số 8 | 22,2 | 18.300 |
| 10 " | 406,4 | 30,2 | 323,8 | 304,8 | 273,0 | 254,5 | 101,6 | 361,9 | 12 | 25,4 | 25.000 |
| 12 " | 482,6 | 31,7 | 381,0 | 365,1 | 323,8 | 304,8 | 114,3 | 431,8 | 12 | 25,4 | 39.000 |
| 14 " | 533,4 | 34,9 | 412,7 | 400,0 | 355,6 | 336,5 | 127,0 | 476,2 | 12 | 28,6 | 51.000 |
| 16 " | 596,9 | 36,5 | 469,9 | 457,2 | 406,4 | 387,3 | 127,0 | 539,7 | 16 | 28,6 | 60.000 |
| 18 " | 635,0 | 39,7 | 533,4 | 504,8 | 457,2 | 438,1 | 139,7 | 577,8 | 16 | 31,7 | 71.000 |
| 20 " | 698,5 | 42,9 | 584,2 | 558,8 | 508,0 | 488,9 | 144,5 | 635,0 | 20 | 31,7 | 88.000 |
| 22 " | 749,3 | 46,0 | 641,2 | 609,6 | 558,8 | 539,7 | 149,2 | 692,1 | 20 | 34,9 | 102.000 |
| 24 " | 812,8 | 47,6 | 692,1 | 663,6 | 609,6 | 590,5 | 152,4 | 749,3 | 20 | 34,9 | 119.000 |
| Pipe Normal Diam. | Mặt bích OD | Thk.Của mặt bích Min | Diam. của Hub |
Đường kính của khuôn mặt nhô lên | Trung tâm độ dài.Y | Chiều dài sợi chỉ | Diam. của Bolt Khoanh tròn |
Diam. của Bolt Hố |
Con số của bu lông |
Diam.của Bu lông (inch) |
KILÔGAM | LB | |
| inch | dn | O | NS | NS | NS | Y | NS | BC | BH | BN | BD | ||
| 1/2 " | 15 | 89,00 | 11,20 | 30,20 | 35,10 | 15,70 | 15,70 | 60,50 | 15,80 | 4 | 1/2 " | 0,4 | 0,9 |
| 3/4 " | 20 | 98,50 | 12,70 | 38,10 | 42,90 | 15,70 | 15,70 | 69,90 | 15,80 | 4 | 1/2 " | 0,7 | 1,5 |
| 1 " | 25 | 108,00 | 14,20 | 49,30 | 50,80 | 17,50 | 17,50 | 79,30 | 15,80 | 4 | 1/2 " | 0,8 | 1,8 |
| 1-1 / 4 " | 32 | 117,50 | 15,70 | 58,70 | 63,50 | 20,60 | 20,60 | 88,90 | 15,80 | 4 | 1/2 " | 1,2 | 2,6 |
| 1-1 / 2 " | 40 | 127,00 | 17,50 | 65,00 | 73,20 | 22,40 | 22,40 | 98,60 | 15,80 | 4 | 1/2 " | 1,5 | 3,3 |
| 2 " | 50 | 152,50 | 19,10 | 77,70 | 91,90 | 25,40 | 25,40 | 120,70 | 19,10 | 4 | 5/8 " | 2.3 | 5.1 |
| 2-1 / 2 " | 65 | 178,00 | 22,40 | 90,40 | 104,60 | 28,40 | 28,40 | 139,70 | 19,10 | 4 | 5/8 " | 3.7 | 8.1 |
| 3 " | 80 | 190,50 | 23,90 | 108,00 | 127,00 | 30,20 | 30,20 | 152,40 | 19,10 | 4 | 5/8 " | 4.1 | 9 |
| 3-1 / 2 " | 90 | 216,00 | 23,90 | 122.20 | 139,70 | 31,80 | 31,80 | 177.80 | 19,10 | số 8 | 5/8 " | 5.1 | 11,2 |
| 4" | 100 | 228,50 | 23,90 | 134,90 | 157,20 | 33,30 | 33,30 | 190,50 | 19,10 | số 8 | 5/8 " | 5.9 | 13 |
| 5 " | 125 | 254,00 | 23,90 | 163.60 | 185,70 | 36,60 | 36,60 | 215,90 | 22,40 | số 8 | 3/4 " | 7 | 15.4 |
| 6 " | 150 | 279,50 | 25,40 | 192,00 | 215,90 | 39,60 | 39,60 | 241,30 | 22,40 | số 8 | 3/4 " | 8,4 | 18,5 |
| số 8" | 200 | 343,00 | 28,40 | 246.10 | 269,70 | 44,50 | 44,50 | 298,50 | 22,40 | số 8 | 3/4 " | 13 | 28,6 |
| 10 " | 250 | 406.50 | 30,20 | 304.80 | 323,90 | 49,30 | 49,30 | 362,00 | 25,40 | 12 | 7/8 " | 18 | 39,5 |
| 12 " | 300 | 482,50 | 31,80 | 365,30 | 381,00 | 55,60 | 55,60 | 431,80 | 25,40 | 12 | 7/8 " | 29 | 64 |
| 14 " | 350 | 533,50 | 35,10 | 400,10 | 412,80 | 57,20 | 57,20 | 476.30 | 28,50 | 12 | 1 " | 39 | 86 |
| 16 " | 400 | 597,00 | 36,60 | 457,20 | 469,90 | 63,50 | 63,50 | 539,80 | 28,50 | 16 | 1 " | 47 | 103 |
| 18 " | 450 | 635,00 | 39,60 | 505,00 | 533,40 | 68,30 | 68,30 | 577,90 | 31,80 | 16 | 1 1/8 " | 57 | 126 |
| 20 " | 500 | 698.50 | 42,90 | 558,80 | 584.20 | 73,20 | 73,20 | 635,00 | 31,80 | 20 | 1 1/8 " | 76 | 167 |
| 24 " | 600 | 813,00 | 47,80 | 663.40 | 692.20 | 82,60 | 82,60 | 749,30 | 35,10 | 20 | 1 1/4 " | 97 | 214 |
