Thông tin chi tiết sản phẩm:
|
| Kiểu: | FLANGE WN, SO FLANGE, BLIND FLANGE, SW FLANGE, PLATE FLANGE, LAP JOINT FLANGE | Tiêu chuẩn: | ANSI B16.5, ANSI B16.47A, ANSI B16.47B, AWWA CLASS D, DIN, EN1092-1 |
|---|---|---|---|
| Xử lý bề mặt: | SƠN ĐEN, SƠN VÀNG, DẦU GAN, CHỐNG RỈ | GIAO DỊCH MẶT BẰNG DẤU: | MẶT RAISED (RF), MẶT PHNG (FF), LOẠI LIÊN DOANH NHẪN (RTJ) |
| Gói: | Hộp / pallet gỗ dán biển xứng đáng | Thời hạn giá: | FOB, CIF, CFR |
| Thời gian sản xuất: | ít hơn 60 tấn trong vòng 30 ngày, hơn 60 tấn 50 ngày | Chứng chỉ: | PED, ISO |
| Vật chất: | THÉP KHÔNG GỈ SS316 / L SS304 / L | Kích thước: | 1/2 "ĐẾN 80", 0,5 INCH ĐẾN 80 INCH |
| Điểm nổi bật: | Mặt bích thép carbon CT20,Mặt bích CT20 GOST 33259,16MN LOẠI 11 Mặt bích tấm WN |
||

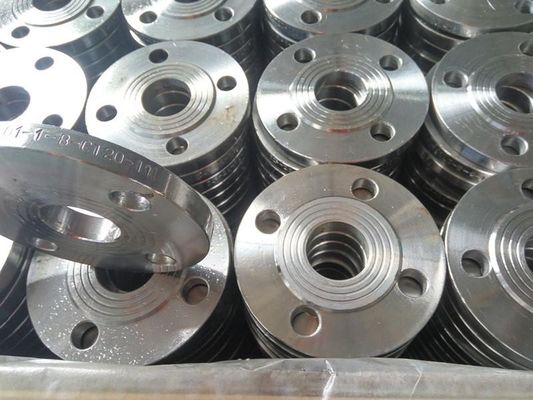

THÉP CACBON CT20 BAY ĐIST33259 LOẠI01 MẶT BẰNG TẤM 16MN GOST33258 LOẠI11 WN
Mặt bích Gost là một hệ thống mặt bích đến từ Nga, bao gồm Mặt bích tấm (GOST12820-80), Mặt bích mù (GOST12836-67), Mặt bích cổ hàn (GOST12821-80), Mặt bích hàn mông thép GOST12821-80, v.v., kích thước từ DN15 đến DN1600, Mặt bích tấm, mặt bích cổ hàn, trượt trên mặt bích tấm hàn.
Kiểu: Mặt bích tấm, Mặt bích mù, Mặt bích cổ hàn, mặt bích hàn giáp thép
Vật chất: Thép carbon: A105, SS400, SF440 RST37.2, S235JRG2, P250GH, C22.8, Thép không gỉ: F304 F304L F316 F316L 316Ti, Đồng, v.v.
Tiêu chuẩn: Mặt bích tấm (GOST12820-80), Mặt bích mù (GOST12836-67);Mặt bích cổ hàn (GOST12821-80);Mặt bích hàn Butt bằng thép GOST33259 Kiểu01 / Kiểu11
Kích thước: DN15-DN1200
Áp suất: PN6Mpa, PN10Mpa, PN16Mpa, PN25Mpa, PN40Mpa, PN64Mpa, PN100Mpa, PN160 Mpa

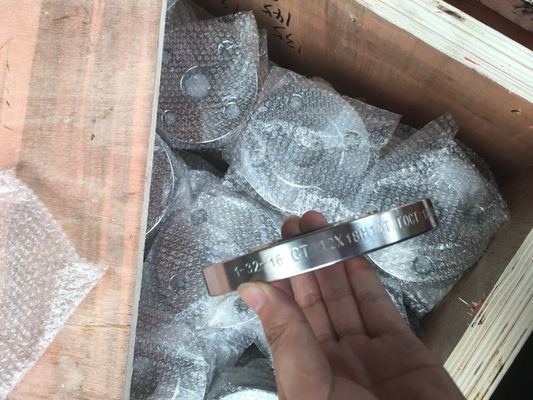

Đóng gói: Không khử trùng hoặc khử trùng Ván ép / Pallet gỗ hoặc trường hợp
Xử lý bề mặt: Dầu chống rỉ, Sơn chống rỉ trong suốt / vàng / đen, kẽm, mạ kẽm nhúng nóng.
Danh mục điện tử: Có sẵn, vui lòng truy cập danh mục mặt bích
Cách sử dụng: Mỏ dầu, ngoài khơi, hệ thống nước, đóng tàu, khí tự nhiên, điện, dự án đường ống, v.v.
| Thông số kỹ thuật | Mặt bích GOST |
|---|---|
| Tiêu chuẩn mặt bích GOST | ANSI / ASME B16.5, B16.47 Dòng A & B, B16.48, BS4504, BS 10, EN-1092, DIN, Mặt bích ANSI, Mặt bích ASME, Mặt bích BS, Mặt bích DIN, Mặt bích EN, Mặt bích GOST. |
| ASME B16.5 GOST Phạm vi kích thước mặt bích | 1/2 "(15 NB) đến 48" (1200NB) DN10 ~ DN5000 |
| Tiêu chuẩn mặt bích GOST DIN | Thanh 6Bar 10Bar 16Bar 25Bar 40Bar / PN6 PN10 PN16 PN25 PN40, PN64 |
| Tiêu chuẩn mặt bích GOST ANSI | Loại 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS |
| Tiêu chuẩn mặt bích GOST UNI | Thanh 6Bar 10Bar 16Bar 25Bar 40Bar |
| Tiêu chuẩn mặt bích GOST EN | Thanh 6Bar 10Bar 16Bar 25Bar 40Bar |
| Tiêu chuẩn mặt bích GOST ĐIST | 5 K, 10 K, 16 K 20 K, 30 K, 40 K, 63 K |
| Những loại chính | Rèn / ren / vít / tấm |
| Vật liệu hỗ trợ mặt bích | Gioăng, khớp vòng, bu lông mặt bích |
| Các loại mặt bích GOST phổ biến nhất |
|
| Loại kết nối / Loại mặt bích | Mặt nhô lên (RF), Khớp dạng vòng (RTJ), Mặt phẳng (FF), Nam-Nữ lớn (LMF), Mặt khớp (LJF), Nam-Nữ nhỏ (SMF), Lưỡi nhỏ, Lưỡi lớn & rãnh ,, Rãnh |
| Giấy chứng nhận kiểm tra mặt bích của ống GOST | EN 10204 / 3.1B Chứng chỉ nguyên liệu thô 100% báo cáo thử nghiệm chụp ảnh phóng xạ Báo cáo kiểm tra của bên thứ ba, v.v. |
| Kỹ thuật sản xuất |
|
| Thiết kế đặc biệt |
Theo bản vẽ của bạn AS, ANSI, BS, DIN và GOST ĐIST Mặt bích ren, Mặt bích hàn ổ cắm, Mặt bích trượt, Mặt bích mù, Mặt bích cổ hàn |
| Nhà sản xuất chuyên biệt của |
|
| Kiểm tra | Máy kiểm tra thủy tĩnh, Máy quang phổ đọc trực tiếp, Máy dò khuyết tật bằng sóng siêu âm UI, Máy dò tia X, Máy dò hạt từ tính |
| Trang thiết bị | Máy uốn, Máy ép, máy vát điện, Máy đẩy, Máy phun cát, v.v. |
| Gốc | Tây Âu / Ấn Độ / Mỹ / Nhật Bản / Hàn Quốc |
| Tiêu chuẩn mặt bích GOST 12815 |
ANSI DIN, GOST, GOST, UNI, BS, AS2129, AWWA, EN, GOST, NFE, v.v.
|
| Các thị trường và ngành công nghiệp chính cho GOST Flange |
|
| Xuất khẩu sang | Indonesia, Ireland, Ukraine, Singapore, Ả Rập Saudi, Canada, Peru, Dubai, Brazil, Iran, Hàn Quốc, Mỹ, Ấn Độ, Ai Cập, Thái Lan, Tây Ban Nha, Oman, v.v. |
| GOST 12815 Ứng dụng mặt bích |
|
Kích thước & khối lượng của mặt bích GOST 33259 PN0.6MPa
|
Давление PN = 0,6 МПа (6 кгс / с м²)
|
|||||||
|
Наименование
|
D, мм
|
D1, мм
|
dв, мм
|
b, мм
|
d, мм
|
отв., шт.
|
Масса, кг.
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-15-6 ст.3 (20)
|
80
|
55
|
19
|
10
|
11
|
4
|
0,33
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-20-6 ст.3 (20)
|
90
|
65
|
26
|
12
|
0,53
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-25-6 ст.3 (20)
|
100
|
75
|
33
|
12
|
0,64
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-32-6 ст.3 (20)
|
120
|
90
|
39
|
13
|
14
|
1,01
|
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-40-6 ст.3 (20)
|
130
|
100
|
46
|
13
|
1,21
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-50-6 ст.3 (20)
|
140
|
110
|
59
|
13
|
1,33
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-65-6 ст.3 (20)
|
160
|
130
|
78
|
13
|
1,63
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-80-6 ст.3 (20)
|
185
|
150
|
91
|
15
|
18
|
2.44
|
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-100-6 ст.3 (20)
|
205
|
170
|
110
|
15
|
2,85
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-125-6 ст.3 (20)
|
235
|
200
|
135
|
17
|
số 8
|
3,88
|
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-150-6 ст.3 (20)
|
260
|
225
|
161
|
17
|
4,39
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-200-6 ст.3 (20)
|
315
|
280
|
222
|
19
|
5,89
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-250-6 ст.3 (20)
|
370
|
335
|
273
|
20
|
12
|
7,67
|
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-300-6 ст.3 (20)
|
435
|
395
|
325
|
20
|
22
|
10,28
|
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-350-6 ст.3 (20)
|
485
|
445
|
377
|
22
|
12,58
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-400-6 ст.3 (20)
|
535
|
495
|
426
|
24
|
16
|
15,2
|
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-500-6 ст.3 (20)
|
640
|
600
|
530
|
25
|
19,72
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-600-6 ст.3 (20)
|
755
|
705
|
630
|
25
|
26
|
20
|
26,24
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-800-6 ст.3 (20)
|
975
|
920
|
820
|
27
|
30
|
24
|
46,14
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-1000-6 ст.3 (20)
|
1 175
|
1 120
|
1 020
|
31
|
28
|
64,36
|
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-1200-6 ст.3 (20)
|
1 400
|
1 340
|
1 220
|
34
|
33
|
32
|
99,03
|
