Mặt bích hàn tấm màu vàng SOP 5K 10K 25K SS400 JIS B2220 72 "DIN2527 DIN2566 DIN2573

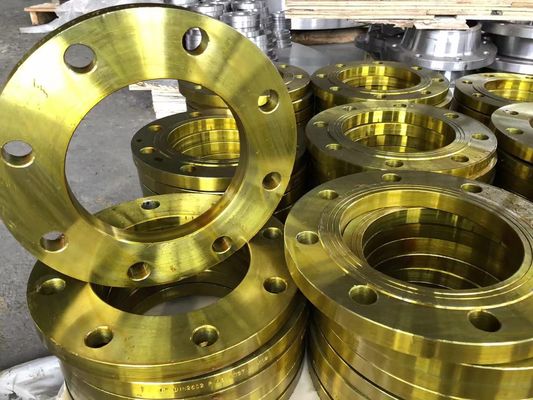

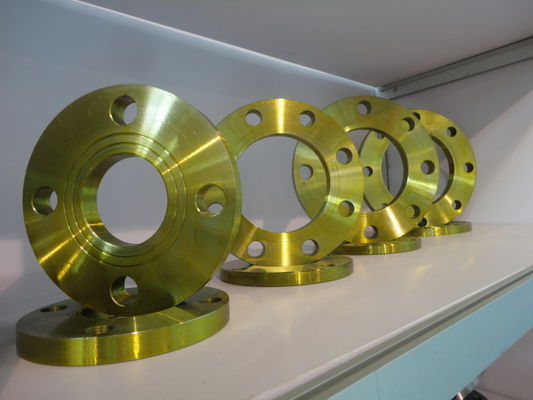

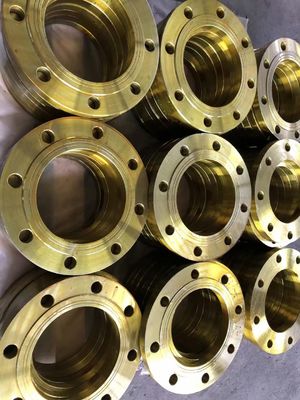

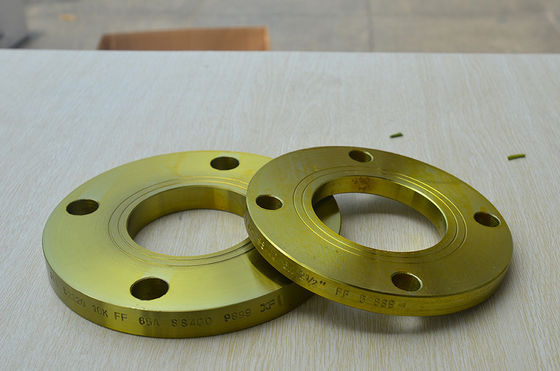

Mặt bích hàn tấm màu vàng JIS B2220 SOP 5K 10K 25K SS400

Mặt bích mặt phẳng có mặt gioăng nằm trong cùng mặt phẳng với mặt hình tròn bắt vít.Các ứng dụng sử dụng mặt bích phẳng thường là những ứng dụng trong đó mặt bích giao phối hoặc phụ kiện mặt bích được làm từ vật liệu đúc.

Mặt bích phẳng không bao giờ được bắt vít vào mặt bích mặt nhô lên.ASME B31.1 nói rằng khi kết nối mặt bích bằng gang mặt phẳng với mặt bích bằng thép cacbon, mặt nhô lên trên mặt bích bằng thép cacbon phải được loại bỏ và cần phải có một miếng đệm đầy đủ mặt.Điều này là để giữ cho mặt bích bằng gang mỏng và hơi nhỏ không bị bung ra vào khoảng trống do mặt nhô lên của mặt bích bằng thép cacbon.

Mặt bích dạng tấm khác với mặt bích trượt không có cổ để tiếp xúc với khớp nối, nó thường bao gồm mặt bích JIS và mặt bích DIN, Trong hệ thống mặt bích ANSI, ASME, có loại mặt bích này.

“JIS” là viết tắt của Tiêu chuẩn Công nghiệp Nhật Bản và được xuất bản bởi Hiệp hội Tiêu chuẩn Nhật Bản (JSA), tương đương với ANSI tại Hoa Kỳ.Chúng được tạo ra và cập nhật bởi Ủy ban Tiêu chuẩn Công nghiệp Nhật Bản (JISC).Giống như JSA đến ANSI, JISC tương tự như Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (ASME).

Tiêu chuẩn Công nghiệp Nhật Bản là một lựa chọn khác cho các kích thước hệ mét.Được cung cấp trong các lớp áp lực JIS5K, JIS10K, JIS15K và JISK20K, chúng tôi có thể cung cấp các loại Slip On, Blind và Weld Neck ở các cấu hình Mặt nhô hoặc Mặt phẳng.Chúng thường được làm bằng 316 / L hoặc A105, nhưng như thường lệ, tất cả các hợp kim đều có sẵn!

Giống như mặt bích DIN / hệ mét, thông số kỹ thuật mặt bích JIS cung cấp nhiều cấu hình mối hàn trượt hơn một chút cho các mục đích hạn chế không gian và phù hợp với các thiết bị đường ống hiện có.Ví dụ: khách hàng có thể yêu cầu trượt có hoặc không có trung tâm theo tiêu chuẩn, hoặc thậm chí là mặt bích kiểu vòng và tất cả những điều này trong cùng một đặc điểm kỹ thuật B2220.

Mặt bích JIS thường được tìm thấy trong các thiết bị áp lực và cụm đường ống xuất khẩu từ Nhật Bản.Nhiều tàu lớn và tàu biển đi qua các vùng biển quốc tế và phục vụ vành đai Thái Bình Dương sẽ sử dụng thiết bị được chế tạo theo tiêu chuẩn này, vì các bộ phận và dịch vụ phục vụ cho đặc điểm kỹ thuật này được cung cấp rộng rãi.

• Các vật liệu phổ biến được sử dụng như sau:
  • Thép không gỉ, Đồng thau, Thép hợp kim, Nhôm, Nhựa, Titan, Monels, Thép carbon, Hợp kim titan, v.v.
  • Thép không gỉ: ASTM A 182, A 240
  • Lớp: F304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L, Thép không gỉ kép UNS S31803, 2205, Thép không gỉ siêu song song UNS S32750
  • Thép cacbon: SS400, ASTM A 105, ASTM A 181
  • Thép hợp kim: ASTM A 182, GR F1, F11, F22, F5, F9, F91
  • Hợp kim niken: Monel 400 & 500, Inconel 600 & 625, Incolloy 800, 825, Hastelloy C22, C276
  • Hợp kim đồng: Đồng, Đồng thau & Gunmetal
  • Hợp kim nhôm: A5052, A5083
  • Kích thước: 1/8 ″ NB ĐẾN 48 ″ NB.
  • Lớp: 150 #, 300 #, 400 #, 600 #, 900 #, 1500 # & 2500 #.

• Tiêu chuẩn
  • ANSI: ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
  • JIS: B2220
  • DIN: DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2636, DIN2637, DIN2636, DIN2637,
  • BS: BS4504, BS4504, BS1560, BS10
  • Và các dòng mặt bích khác…
• Sự chỉ rõ
