Thông tin chi tiết sản phẩm:
|
| Tiêu chuẩn: | Plate Flanges(GOST12820-80),Blind Flanges(GOST12836-67); Mặt bích tấm (GOST12820-80), Mặt | Sức ép: | PN6Mpa, PN10Mpa, PN16Mpa, PN25Mpa, PN40Mpa, PN64Mpa, PN100Mpa, PN160 Mpa |
|---|---|---|---|
| Kiểu kết nối: | Khớp kiểu nhẫn, Mặt khớp nối, Mặt nhô lên, Mặt phẳng, Nam-Nữ lớn, Nam-Nữ nhỏ, Lớn, Lưỡi & rãnh, | Loại mặt bích: | Mặt phẳng (FF), Mặt nâng (RF), Khớp vòng (RJT) |
| Sơn phủ / Xử lý bề mặt: | Sơn chống rỉ, sơn dầu đen, vàng trong suốt, mạ kẽm, mạ kẽm nhúng nóng và lạnh | Vật chất: | 20CT, ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 9 |
| Đóng gói: | Không khử trùng hoặc khử trùng Ván ép / Pallet gỗ hoặc hộp đựng | Sử dụng / Ứng dụng: | Các dự án mỏ dầu, ngoài khơi, hệ thống nước, đóng tàu, khí đốt tự nhiên, điện, đường ống, v.v. |
| Điểm nổi bật: | 12820 GOST Mặt bích ASTM A182,PED 33259 Mặt bích GOST,Mặt bích a182 astm A240 310 321 |
||
GIAO DỊCH TIÊU CHUẨN MỤC TIÊU (GOST 12820 / GOST 12821 / GOST 33259) - NHÀ SẢN XUẤT & CÔNG TY CỔ PHẦN
Mặt bích tiêu chuẩn GOST tuân theo tiêu chuẩn được gọi là GOST.Đây là tiêu chuẩn của Nga phù hợp với các tiêu chuẩn của tiêu chuẩn Châu Âu, Châu Á và nhiều tiêu chuẩn quốc gia khác.Dinesh Industries là nhà sản xuất các mặt bích khác nhau ở các cấp vật liệu khác nhau đi kèm với tiêu chuẩn GOST.Kích thước mặt bích tiêu chuẩn của Gost thay đổi theo đặc điểm kỹ thuật và các tiêu chuẩn khác.Có các loại mặt bích có đường kính quy mô nhỏ đến trung bình hoạt động trong các ứng dụng khác nhau.Mặt bích Gost 12821 là một mặt bích bằng thép không gỉ có thể nằm trong khoảng từ DIN15 đến DIN1600.Có nhiều loại mặt bích khác nhau.Mặt bích GOST 12821 80 được sử dụng trong các mỏ dầu, các ngành công nghiệp dầu khí ngoài khơi, các ngành công nghiệp khí đốt tự nhiên và trong các hệ thống nước.

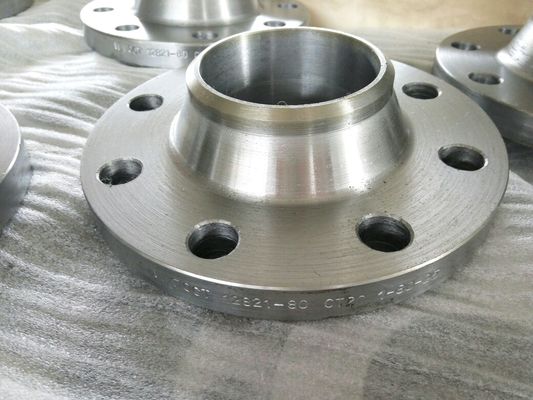

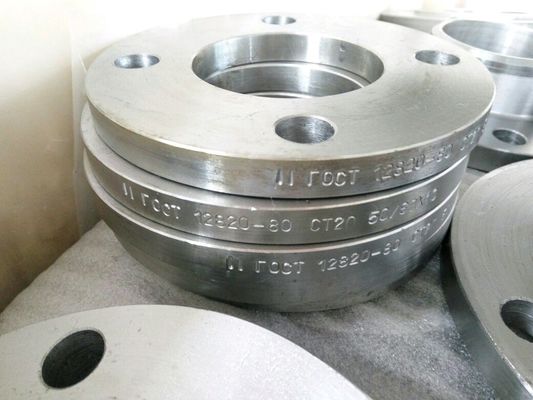

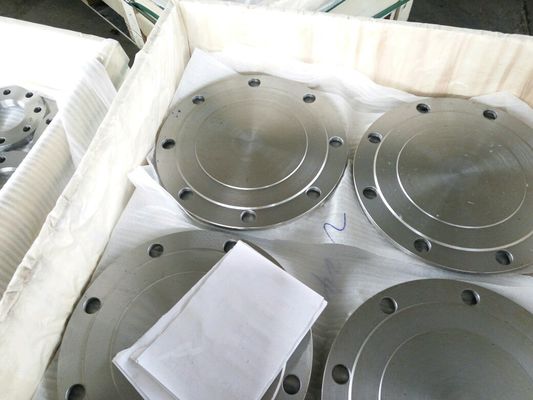

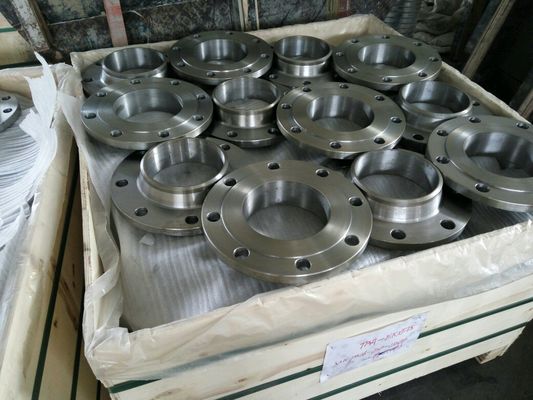

Các nhà máy điện và công nghiệp đóng tàu cũng sử dụng tiêu chuẩn mặt bích này.Có nhiều loại khác nhau như mối hàn cổ, mối hàn trượt, mối hàn giáp mép và mặt bích mù.CácMặt bích ma mù được sử dụng để kết thúc một đường ống tạm thời hoặc vĩnh viễn.CácMặt bích cổ ma hàn được sử dụng để có nhiều bề mặt hàn hơn và cường độ hơn kết nối.CácMặt bích tấm ma được sử dụng để bổ sung thêm bề mặt kết nối cho các đầu ống cùn và Ghost Slip On Flangerất hữu ích khi kết nối các đường ống liền mạch với nhau.Bạn có thể nhận bất kỳ loại mặt bích nào từ chúng tôi và vui lòng liên hệ với chúng tôi nếu bạn có yêu cầu.
Mục lục
| Loại sản phẩm | Mặt bích GOST |
|---|---|
| Kích thước | ½ ”đến 48 ″ |
| Xếp hạng lớp áp lực | Lớp 1500, Lớp 150, Lớp 400, Lớp 900, Lớp 300, Lớp 2500, Lớp 600 |PN16, PN40, PN6, PN10, PN64, PN25 |
| Chuyên môn hóa | Như mỗi bản vẽ |
| Tiêu chuẩn | ANSI B16.47, MSS SP44, ANSI B16.5, ANSI B16.36, ANSI B16.48, JIS, DIN, BS4504, SABS1123, EN1092-1, UNI, AS2129, GOST-12820DIN: DIN2527, DIN2633, DIN2636, DIN2566 , DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2637, DIN2638, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2634, DIN2635, DIN2632, DIN2673B.S: BS1560, BS4504, BS4504, BS10 |
| Loại kết nối / Loại mặt bích | Mặt phẳng, Nam-Nữ lớn, Kiểu hình nhẫn, Mặt khớp nối, Lưỡi & rãnh lớn, Mặt nhô lên, Nam-Nữ nhỏ, Lưỡi & rãnh nhỏ |
Mặt bích tiêu chuẩn GOST có sẵn trong Loại 150 đến Loại 2500, với các Kích thước như ANSI B16.5, ANSI B16.47 Series A & B, MSS SP44, AWWA
| Проход условный Dy | d1 | b | h4 | Dm | Dn | Масса, кг | ||||
| с соединительным выступом | с выступом | с впадиной | с шипом | с пазом | ||||||
| 10 | số 8 | 10 | 27 | 22 | 15 | 0,34 | 0,34 | 0,32 | 0,34 | 0,33 |
| 15 | 12 | 28 | 28 | 19 | 0,40 | 0,40 | 0,38 | 0,40 | 0,40 | |
| 20 | 18 | 30 | 36 | 26 | 0,53 | 0,53 | 0,50 | 0,53 | 0,52 | |
| 25 | 25 | 12 | 42 | 33 | 0,76 | 0,77 | 0,72 | 0,75 | 0,75 | |
| 32 | 31 | 33 | 50 | 39 | 1,10 | 1,08 | 1,04 | 1,08 | 1,08 | |
| 40 | 38 | 35 | 60 | 46 | 1,36 | 1,37 | 1,28 | 1,30 | 1,34 | |
| 50 | 49 | 70 | 58 | 1,53 | 1,51 | 1,44 | 1,46 | 1,47 | ||
| 65 | 66 | 88 | 77 | 1,97 | 2,06 | 1,83 | 1,72 | 1,75 | ||
| 80 | 78 | 13 | 37 | 102 | 90 | 2,76 | 2,76 | 2,80 | 2,65 | 2,72 |
| 100 | 96 | 38 | 122 | 110 | 3,35 | 3,04 | 3,03 | 3,03 | 3,04 | |
| 125 | 121 | 15 | 40 | 148 | 135 | 4,66 | 4,24 | 3,66 | 4,50 | 4,55 |
| 150 | 146 | 43 | 172 | 161 | 5,37 | 5,85 | 4,93 | 5,29 | 5,35 | |
| (175) | 177 | 17 | 47 | 210 | 196 | 7,32 | 8,10 | 6,92 | 7,11 | 7,16 |
| 200 | 202 | 50 | 235 | 222 | 8,37 | 9,35 | 7,75 | 7,98 | 8,05 | |
| (225) | 226 | 260 | 248 | 9,45 | 9,25 | 8,72 | 8,98 | 9,06 | ||
| 250 | 254 | 18 | 288 | 278 | 10,99 | 10,69 | 10,14 | 12,20 | 12,30 | |
| 300 | 303 | 340 | 330 | 14,82 | 14,28 | 14,10 | 13,81 | 14,11 | ||
| 350 | 351 | 390 | 382 | 17,69 | 18,65 | 17,64 | 16,35 | 16,72 | ||
| 400 | 398 | 440 | 432 | 20,55 | 19,69 | 19,30 | 18,83 | 19,31 | ||
| (450) | 450 | 494 | 484 | 23,63 | 23,60 | 21,90 | 21,62 | 22,24 | ||
| 500 | 501 | 19 | 545 | 535 | 26,63 | 29,10 | 25,90 | 24,44 | 25,10 | |
| 600 | 602 | 55 | 650 | 636 | 35,79 | 35,60 | 33,40 | 37,49 | 33,67 | |
| (700) | 692 | 740 | 726 | 44,31 | 44,10 | 41,10 | 40,60 | 41,86 | ||
| 800 | 792 | 60 | 844 | 826 | 56,17 | 55,20 | 52,20 | 51,67 | 53,36 | |
| (900) | 892 | 21 | 944 | 926 | 66,79 | - | - | - | - | |
| 1000 | 992 | 1044 | 1028 | 73,51 | ||||||
| 1200 | 1192 | 23 | 70 | 1248 | 1228 | 111,43 | ||||
| 1400 | 1392 | 27 | 85 | 1456 | 1428 | 156,58 | ||||
| 1600 | 1592 | 32 | 95 | 1660 | 1628 | 218,57 | ||||
|
Tiêu chuẩn
|
Lớp học
|
Đường kính
|
Đường kính vòng tròn bu lông
|
số bu lông
|
Kích thước bu lông
|
Đường kính của lỗ bu lông
|
|---|---|---|---|---|---|---|
|
AS4087 mặt bích
|
PN14
|
95
|
67
|
4
|
M12
|
14
|
|
AS 2129 mặt bích
|
Bảng C
|
95
|
67
|
4
|
13
|
14
|
|
Bảng D
|
95
|
67
|
4
|
13
|
14
|
|
|
Bảng E
|
95
|
67
|
4
|
13
|
14
|
|
|
Bảng F
|
95
|
67
|
4
|
13
|
14
|
|
|
Bảng H
|
114
|
83
|
4
|
16
|
17
|
|
|
Bảng J
|
114
|
83
|
4
|
16
|
17
|
|
|
Mặt bích ANSI B16.5
|
ANSI 150
|
89
|
60
|
4
|
13
|
16
|
|
ANSI 300
|
95
|
67
|
4
|
13
|
16
|
|
|
ANSI 600
|
95
|
67
|
4
|
13
|
16
|
|
|
ANSI 900
|
121
|
83
|
4
|
19
|
22
|
|
|
ANSI 1500
|
121
|
83
|
4
|
19
|
22
|
|
|
ISO 7005 (DIN) Mặt bích
|
PN6
|
80
|
55
|
4
|
M10
|
11
|
|
PN10
|
95
|
65
|
4
|
M12
|
14
|
|
|
PN16
|
95
|
65
|
4
|
M12
|
14
|
|
|
PN20
|
90
|
60,5
|
4
|
M14
|
16
|
|
|
PN25
|
95
|
65
|
4
|
M12
|
14
|
|
|
PN40
|
95
|
65
|
4
|
M12
|
14
|
