Mặt bích DN10 đến DN5000 AWWA C207 Class B B16.5 B16.47 Mặt bích tấm mù

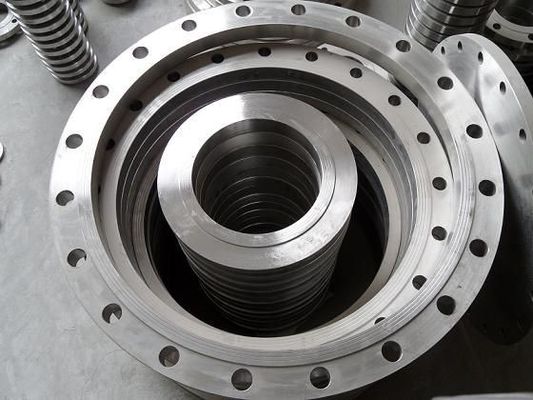

Hình ảnh lớn : Mặt bích DN10 đến DN5000 AWWA C207 Class B B16.5 B16.47 Mặt bích tấm mù

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	XF
Chứng nhận:	ISO,PED,,ADW2000,CE
Số mô hình:	1/2 "-72"

Thanh toán:

Số lượng đặt hàng tối thiểu:	1 GIỜ
Giá bán:	NEGOCIATION
chi tiết đóng gói:	CHƠI CÁC TRƯỜNG HỢP GỖ, PALLET, Hoặc theo yêu cầu của khách
Thời gian giao hàng:	30 ngày
Điều khoản thanh toán:	L / C, D / P, T / T
Khả năng cung cấp:	10000 GIỜ M MONI THÁNG

Tiếp xúc

Mặt bích DN10 đến DN5000 AWWA C207 Class B B16.5 B16.47 Mặt bích tấm mù

Sự miêu tả

Kích thước:	1/2 ″ (15 NB) đến 48 ″ (1200NB) DN10 ~ DN5000	Tiêu chuẩn:	ANSI / ASME B16.5, B16.47 Series A & B, B16.48, BS4504, BS 10, EN-1092, DIN, ANSI Flanges, ASME
Sức ép:	Loại 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS	lớp áo:	Sơn dầu đen, sơn chống rỉ, mạ kẽm, vàng trong suốt, mạ kẽm nhúng nóng và lạnh
Loại kết nối / Loại mặt bích:	Mặt nhô lên (RF), Khớp dạng vòng (RTJ), Mặt phẳng (FF), Nam-Nữ lớn (LMF), Mặt khớp (LJF), Nam-Nữ nhỏ	Thép carbon:	ASTM A105 ASME SA105
Thép không gỉ:	ASTM A182 F304 ASTM A182 F304L ASTM A182 F316 ASTM A182 F316L	Đóng gói:	Không khử trùng hoặc khử trùng Ván ép / Pallet gỗ hoặc hộp đựng
Điểm nổi bật:	Mặt bích tấm mù DN10 DN5000 B16.47 , Mặt bích DN5000 awwa lớp b , Mặt bích DN5000 AWWA C207 Lớp B

Kích thước mặt bích AWWA C207

AWWA là viết tắt của American Water Works Association là một ủy ban kỹ thuật, phi lợi nhuận, xác định và thống nhất các yêu cầu chính đối với hệ thống cấp nước.Người dùng nổi bật củaKích thước mặt bích AWWA C207bao gồm các công trình nước, nước thải, bùn cũng như đường ống nhà máy.Vì những mặt bích này được sử dụng trong hệ thống đường ống áp suất thấp,mặt bích lớp awwa c207 là một tiêu chuẩn được chứng minh là một giải pháp tiết kiệm chi phí hiệu quả, so với mặt bích rèn ANSI hoặc ASME.Nàykích thước mặt bích awwa c207 đã được thiết kế để sử dụng trong các ngành công nghiệp như ứng dụng dầu, hơi nước hoặc hóa chất.

Kiểm tra trọng lượng và tiêu chuẩn mặt bích AWWA C207 Class B

Mặt bích AWWA C207

Kích thước mặt bích AWWA C207

Tiêu chuẩn mặt bích AWWA C207

Nhà sản xuất Mặt bích thép không gỉ AWWA C207, Nhà cung cấp Mặt bích thép carbon AWWA C207

Các tiêu chuẩn AWWA cung cấp mặt bích ống thép awwa c207đặc tính chỉ được sử dụng cho nước uống.Ví dụ, xếp hạng của mặt bích AWWA chỉ có thể áp dụng ở nhiệt độ khí quyển.Các tiêu chuẩn AWWA bao gồm các lớp mặt bích được ký tự là B, D, E, F. Trong số tất cả các lớp này, kết nối thường được sử dụng là lớp D. Ngược lại với ANSI, kích thước đường ống danh nghĩa chomặt bích mù awwa c207 class d nằm trong khoảng từ 3 inch đến khoảng 144 inch.Không giống như tiêu chuẩn ANSI bao gồm tất cả các loại mặt bích, tiêu chuẩn AWWA chỉ bao gồm các loại mặt bích sau, tức là - mặt bích vòng, mặt bích kiểu trung tâm, mặt bích mù và mặt bích sắt ren.

Mục lục

Biểu đồ thông số kỹ thuật của mặt bích AWWA C207

Biểu đồ kích thước mặt bích AWWA C207	1/2 ″ (15 NB) đến 48 ″ (1200NB) DN10 ~ DN5000
Tiêu chuẩn mặt bích AWWA C207	ANSI / ASME B16.5, B16.47 Series A & B, B16.48, BS4504, BS 10, EN-1092, DIN, ANSI Flanges, ASME Flanges, BS Flanges, DIN Flanges, EN Flanges, GOST Flange, ASME / ANSI B16.5 / 16.36 / 16.47A / 16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092
UNI	Thanh 6Bar 10Bar 16Bar 25Bar 40Bar
EN	Thanh 6Bar 10Bar 16Bar 25Bar 40Bar
Xếp hạng áp suất mặt bích AWWA C207 ANSI	Loại 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS
Tính toán áp suất mặt bích AWWA C207 theo DIN	Thanh 6Bar 10Bar 16Bar 25Bar 40Bar / PN6 PN10 PN16 PN25 PN40, PN64
JIS	5 K, 10 K, 16 K 20 K, 30 K, 40 K, 63 K
Chứng chỉ kiểm tra	EN 10204 / 3.1B Chứng chỉ nguyên liệu thô 100% báo cáo thử nghiệm chụp ảnh phóng xạ Báo cáo kiểm tra của bên thứ ba, v.v.
lớp áo	Sơn dầu đen, sơn chống rỉ, mạ kẽm, vàng trong suốt, mạ kẽm nhúng nóng và lạnh
Các loại mặt bích AWWA C207 phổ biến nhất	rèn / ren / vít / tấm
Kỹ thuật sản xuất	rèn, xử lý nhiệt và gia công
Loại kết nối / Loại mặt bích	Mặt nhô lên (RF), Khớp dạng vòng (RTJ), Mặt phẳng (FF), Nam-Nữ lớn (LMF), Mặt khớp (LJF), Nam-Nữ nhỏ (SMF), Lưỡi nhỏ, Lưỡi lớn & rãnh ,, Rãnh
Thiết kế đặc biệt	Theo bản vẽ của bạn AS, ANSI, BS, DIN và JIS 15 NB (1/2 ″) đến 200 NB (8 ″) Cấu hình bằng và giảm
Gốc	Ấn Độ / Tây Âu / Nhật Bản / Mỹ / Hàn Quốc
Nhà sản xuất của	ANSI DIN, GOST, JIS, UNI, BS, AS2129, AWWA, EN, SABS, NFE, v.v. Mặt bích AWWA C207: Mặt bích -BS, Mặt bích EN, Mặt bích API 6A, Mặt bích ANSI, Mặt bích ASME, Mặt bích DIN, Mặt bích EN1092-1, Mặt bích UNI, Mặt bích JIS / KS, Mặt bích BS4504, Mặt bích GB, Mặt bích AWWA C207, Mặt bích GOST, Mặt bích PSI BS: BS4504, BS3293, BS1560, BS10 AS 2129: Bảng D;Bảng E;Bảng H ANSI B16.5, ANSI B16.47 Dòng A & B, MSS SP44, ASA, API-605, AWWA, Bản vẽ tùy chỉnh ANSI: ANSI B16.5, ANSI B16.47 (API605), MSS SP44, ANSI B16.36, ANSI B16.48 ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48 Tiêu chuẩn Mỹ (ANSI) Tiếng Đức (DIN) Tiêu chuẩn Anh (BS) DIN: DIN 2527, DIN 2566, DIN 2573, DIN 2576, DIN 2641, DIN 2642, DIN 2655, DIN 2656, DIN 2627, DIN 2628, DIN 2629, DIN 2631, DIN 2632, DIN 2633, DIN 2634, DIN 2635, DIN 2636, DIN 2637, DIN 2638 AWWA C207 Mặt bích Các tiêu chuẩn khác: AWWA C207;EN1092-1, GOST12820, JIS B2220;KS B1503, SABS1123;NFE29203;UNI2276
Thử nghiệm	Máy quang phổ đọc trực tiếp, Máy kiểm tra thủy tĩnh, Máy dò tia X, Máy dò khuyết tật bằng sóng siêu âm UI, Máy dò hạt từ tính
Trang thiết bị	Máy ép, máy uốn, máy đẩy, máy vát điện, máy phun cát, v.v.

Vật liệu có sẵn của mặt bích AWWA C207

Thép carbon	ASTM A105 ASME SA105 DIN 1.0402 DIN 1.0460 DIN 1.0619 ASTM A105N ASME SA105N ASTM A350 LF2 ASME SA350 CS năng suất cao ASTM A694
Thép không gỉ	ASTM A182 F304 ASTM A182 F304L ASTM A182 F316 ASTM A182 F316L ASTM A182 F317 ASTM A182 F317L ASTM A182 F321 ASTM A182 F321H ASTM A182 F347 ASTM A182 F347H
Thép hợp kim	ASTM A182 F5 ASTM A182 F9 ASTM A182 F11 ASTM A182 F22 ASTM A182 F91
Inconel	Inconel 600 Inconel 601 Inconel 625 Inconel 718 Inconel x750
Đồng	T1, T2, C10100, C10200, C10300, C10400, C10500, C10700, C10800, C10910, C10920, TP1, TP2, C10930, C11000, C11300, C11400, C11500, C11600, C12000, C12200, C12300, TU1, TU2, C12500, C14200, C14420, C14500, C14510, C14520, C14530, C17200, C19200, C21000, C23000, C26000, C27000, C27400, C28000, C33000, C33200, C37000, C44300, C44400, C44500, C60800, C63020, C68700, C70400, C70600, C70620, C71000, C71500, C71520, C71640, v.v.
Đồng niken	Đồng Niken 90/10 (C70600), Cupro Niken 70/30 (C71500), UNS C71640
Thau	3602/2604 / H59 / H62 / v.v.
Hastelloy	Hastelloy C276 (UNS N10276), C22 (UNS N06022), C4, C2000, B2, B3, X
Monel	Monel 400 (số UNS N04400), Monel 500 (số UNS N05500)
Hợp kim 20	Hợp kim Carpenter® 20, Hợp kim 20Cb-3
Nhôm	5052/6061/6063 / 2017/7075 / v.v.
Niken	Niken 200, Niken 201
Song công	S31803 / S32205 A182 Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61
Siêu hai mặt	S32750 / S32760 A182 Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61
Incoloy	Incoloy 800, Incoloy 800H, Incoloy 800HT (UNS N08800), Incoloy 825 (UNS N08825)
254 khói	SMO 254 / 6Mo, UNS S31254, DIN 1.4547
Nimonic	Nimonic 75, Nimonic 80A, Nimonic 90
Vật liệu khác	Đồng thiếc, đồng nhôm, đồng chì
Titan	ASTM B381 Titan Gr.1 ASTM B381 Titan Gr.2 ASTM B381 Titan Gr.4 ASTM B381 Titan Gr.5 ASTM B381 Titan Gr.7

Có sẵn một loạt các mặt bích AWWA C207, nhà sản xuất Mặt bích mở rộng AWWA C207

Kích thước của mặt bích AWWA C207

Kích thước Nôm		Độ dày			Khoan			Cân nặng
	OD	Trượt vào	Mù	Chán	Vòng tròn bu lông	Lỗ Dia	Không có lỗ	Trượt vào	Mù
	MỘT	NS	NS	NS	NS
4	10.00	1.130	1.130	4,57	7.88	0,875	số 8	18	25
5	11.00	1.210	1.210	5,66	9,25	0,875	số 8	22	33
6	12,50	1.310	1.310	6,73	10,62	0,875	12	30	46
số 8	15,00	1.310	1.310	8,73	13,00	1.000	12	40	66
10	17,50	1.500	1.500	10,88	15,25	1.125	16	56	102
12	20,50	1.630	1.630	12,88	17,75	1.250	16	83	152
14	23.00	1.940	1.940	14,19	20,25	1.250	20	128	228
16	25,50	2.140	2.140	16,19	22,50	1.375	20	167	310
18	28,00	2.250	2.250	18,19	24,75	1.375	24	204	392
20	30,50	2.330	2.330	20,19	27,00	1.375	24	247	482
22	33,00	2.500	2.500	22,19	29,25	1.375	24	307	606
24	36,00	2.690	2.690	24,19	32,00	1.625	24	388	776
26	38,25	3.000	3.000	26,19	34,50	1.875	28	451	977
28	40,75	3.130	3.130	28,19	37,00	1.875	28	532	1156
30	43,00	3.150	3,166	30,19	39,25	1.875	28	586	1303
32	45,25	3.250	3,332	32,19	41,50	1.875	28	657	1518
34	47,50	3.380	3,475	34,19	43,50	1.875	28	741	1745
36	50,00	3,460	3.671	36,19	46,00	2.125	32	802	2042
38	52,25	3.500	3.815	38,19	48,00	2.125	32	874	2317
40	54,25	3.630	3.982	40,19	50,25	2.125	36	937	2608
42	57,00	3.810	4.171	42,19	52,75	2.125	36	1103	3015
44	59,25	4.000	4.338	44,19	55,00	2.125	36	1237	3388
46	61,50	4.130	4.505	46,19	57,25	2.125	40	1344	3791
48	65,00	4.500	4.781	48,19	60,75	2.125	40	1718	4494
