Thông tin chi tiết sản phẩm:
|
| Tiêu chuẩn: | ASME B16.9 | Vật chất: | A234 Wpb |
|---|---|---|---|
| Kích thước: | 1/2 "-48" | Độ dày: | SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160 |
| Bán kính: | L / R VÀ S / R | Góc: | 45D 90D 180D |
| Gói: | Trường hợp và pallet gỗ dán | lớp áo: | Sơn đen, dầu, mạ kẽm lạnh và mạ kẽm nóng |
| Điểm nổi bật: | B16.9 Phụ kiện ống hàn mông,Phụ kiện ống hàn nút ASME SCH10,cút thép đen ASME SCH80 |
||

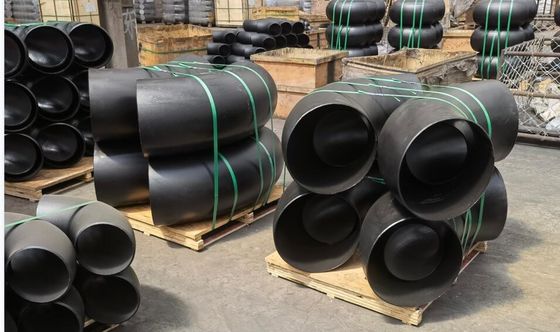

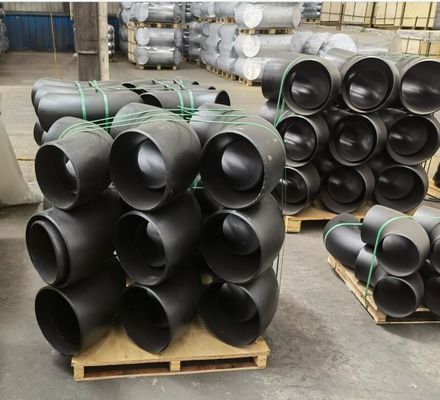

NÚT ỐNG HÀN ASME B16.9 PHÙ HỢP VỚI SƠN ĐEN SƠN BỀN
Vật chất: A234 WPB SS304 / 304L SS316 / 316L
Kích thước: 1/2 "-48"
Độ dày: SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160
Bán kính: L / R VÀ S / R
Góc: 45D 90D 180D
Lớp phủ: Sơn đen, dầu, mạ kẽm lạnh và mạ kẽm nóng
Trọn gói: Trường hợp ván ép và pallet

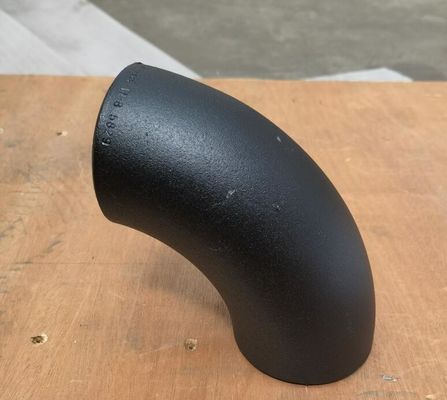

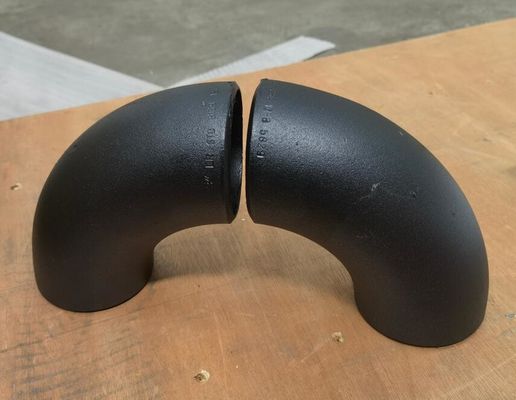

Khuỷu tay 45 độ / 90 độ / 180 độ, Bán kính dài / Bán kính ngắn khuỷu tay
• Tiêu chuẩn:
ASTM A234 WPB, ASME B16.9, MSS SP-43, DIN 2617, JIS B2313
Bán kính 90 khuỷu tay = 1,5 ngày
PHÍA TRONG |
TƯỜNG |
TRUNG TÂM |
CÂN NẶNG |
|---|---|---|---|
| Đường kính | Độ dày | Bán kính | Mỗi mảnh |
| 'A' mm | 'B' mm | 'C' mm | kilôgram |
| 15 | 1,50 | 30 | 0,03 |
| 20 | 1,50 | 35 | 0,04 |
| 25 | 1,50 | 32,5 | 0,06 |
| 32 | 1,50 | 45 | 0,11 |
| 40 | 1,50 | 60 | 0,20 |
| 50 | 2,00 | 73 | 0,31 |
| 65 | 2,00 | 95 | 0,52 |
| 80 | 2,00 | 123 | 0,77 |
| 100 | 2,00 | 150 | 1,20 |
| 100 | 3,00 | 150 | 1,79 |
| 125 | 2,00 | 188 | 1,88 |
| 150 | 2,00 | 225 | 2,69 |
| 150 | 3,00 | 225 | 4.09 |
| TRỌNG LƯỢNG CỦA PHỤ KIỆN | ||||||||
|---|---|---|---|---|---|---|---|---|
| NPS inch |
BỎ QUA 1.5D |
BỎ QUA 1.5D |
||||||
| Sch. 5S |
Sch. 10S |
Sch. 40S |
Sch. 80S |
Sch. 5S |
Sch. 10S |
Sch. 40S |
Sch. 80S |
|
| 1/2 | 0,05 | 0,06 | 0,08 | 0,10 | 0,03 | 0,04 | 0,05 | 0,07 |
| 3/4 | 0,06 | 0,07 | 0,09 | 0,11 | 0,04 | 0,05 | 0,06 | 0,07 |
| 1 | 0,09 | 0,15 | 0,18 | 0,20 | 0,06 | 0,10 | 0,12 | 0,13 |
| 1 1/4 | 0,13 | 0,20 | 0,25 | 0,35 | 0,09 | 0,13 | 0,17 | 0,12 |
| 1 1/2 | 0,18 | 0,30 | 0,40 | 0,50 | 0,12 | 0,20 | 0,27 | 0,33 |
| 2 | 0,30 | 0,50 | 0,70 | 0,90 | 0,20 | 0,33 | 0,47 | 0,60 |
| 2 1/2 | 0,60 | 0,85 | 1,35 | 1,80 | 0,40 | 0,60 | 0,90 | 1,20 |
| 3 | 0,90 | 1,30 | 2,00 | 2,90 | 0,60 | 0,90 | 1,35 | 1,90 |
| 4 | 1,40 | 2,00 | 4,00 | 5,90 | 0,90 | 1,35 | 2,65 | 3,90 |
| 5 | 2,90 | 3,60 | 6,50 | 9,70 | 1,95 | 2,40 | 4,35 | 6,50 |
| 6 | 4,00 | 5,00 | 10,5 | 16.0 | 2,70 | 3,35 | 7.00 | 10,5 |
| số 8 | 7.40 | 10.0 | 21,5 | 33,5 | 4,90 | 6,70 | 14,5 | 22,5 |
| 10 | 13,6 | 16,8 | 38,5 | 52,5 | 9.10 | 11,2 | 25,6 | 35.0 |
| 12 | 23.4 | 27.0 | 59.0 | 79.0 | 15,6 | 18.0 | 39,5 | 53.0 |
| 14 | 29.0 | 35.0 | 70.0 | 94.0 | 19.3 | 23,5 | 47.0 | 63.0 |
| 16 | 41.3 | 47.0 | 95.0 | 125 | 27,5 | 31,5 | 63,5 | 84.0 |
| 18 | 51,8 | 59.0 | 120 | 158 | 34,5 | 39,5 | 80.0 | 105 |
| 20 | 73.0 | 85.0 | 146 | 194 | 49.0 | 57.0 | 98.0 | 129 |
| 24 | 122 | 140 | 210 | 282 | 82.0 | 94.0 | 140 | 188 |
| Phụ kiện hàn mông bằng thép không gỉ | |
|---|---|
| Các loại phụ kiện | 90º LR, 90º SR, 45º khuỷu tay, Bộ giảm tốc đồng tâm, Bộ giảm tốc lệch tâm, Tees, giảm tees và kết thúc phụ kiện Stub |
| Kích thước | 1/2 "- 12" |
| Lịch trình | Sch 10S - 80S |
* Xếp hạng áp suất cao hơn và kích thước lớn hơn so với liệt kê ở trên, có sẵn theo yêu cầu.
