Thông tin chi tiết sản phẩm:
|
| Tiêu chuẩn: | ASME B16.9 | Kích thước: | 1/2 "-48" |
|---|---|---|---|
| Vật chất: | A234 WPB / SS304 / 314L / SS316 / 316L | Độ dày: | SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160 |
| lớp áo: | Sơn đen, dầu, mạ kẽm lạnh và mạ kẽm nóng | Gói: | Trường hợp và pallet gỗ dán |
| Điểm nổi bật: | Tê giảm thanh hàn ASME B16.9,Tê bằng nhau SCH120 22mm,Đầu nối ống Tee bằng phẳng liền mạch |
||

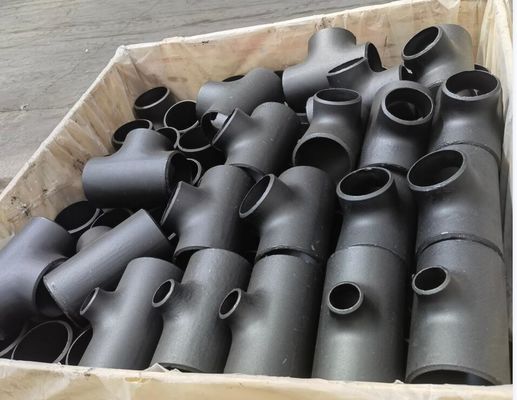

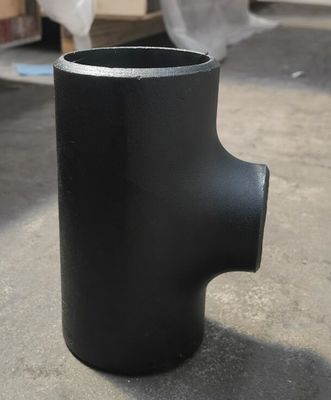

ASME B16.9 NÚT HÀN STD SCH40, SCH80, SCH160 TEE TƯƠNG ĐƯƠNG VÀ GIẢM TEE SƠN ĐEN
Vật chất: ASME B16.9
Kích thước: 1/2 "-48"
Độ dày: SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160
Lớp phủ: Sơn đen, dầu, mạ kẽm lạnh và mạ kẽm nóng
Trọn gói: Trường hợp ván ép và pallet
| Kích thước đường ống danh nghĩa (Inch) | Đường kính ngoài ở góc xiên |
Center-to-End | |
|---|---|---|---|
| Chạy (C) | Cửa hàng(M) | ||
| 1/2 | 21.3 | 25 | 25 |
| 3/4 | 26,7 | 29 | 29 |
| 1 | 33.4 | 38 | 38 |
| 1 1/4 | 42,2 | 48 | 48 |
| 1 1/2 | 48.3 | 57 | 57 |
| 2 | 60.3 | 64 | 64 |
| 2 1/2 | 73.0 | 76 | 76 |
| 3 | 88,9 | 86 | 86 |
| 3 1/2 | 101,6 | 95 | 95 |
| 4 | 114,3 | 105 | 105 |
| 5 | 141.3 | 124 | 124 |
| 6 | 168,3 | 143 | 143 |
| số 8 | 219,1 | 178 | 178 |
| 10 | 273.0 | 216 | 216 |
| 12 | 323,8 | 254 | 254 |
| 14 | 355,6 | 279 | 279 |
| 16 | 406.4 | 305 | 305 |
| 18 | 457.0 | 343 | 343 |
| 20 | 508.0 | 381 | 381 |
| 22 | 559.0 | 419 | 419 |
| 24 | 610.0 | 432 | 432 |
Kích thước tính bằng milimét
Nguồn: ASME B16.9 Tee - 2007
Kích thước tính bằng milimét trừ khi có chỉ định khác.Độ dày của tường (t) phải được chỉ định bởi khách hàng.
| Kích thước đường ống danh nghĩa (Inch) | Đường kính ngoài ở góc xiên |
Center-to-End | |||
|---|---|---|---|---|---|
| Chạy | Cửa hàng | Chạy | Cửa hàng | Chạy (C) | Cửa hàng (M) |
| 1/2 | 1/4 3/8 |
21.3 | 13,7 17.3 |
25 | 25 |
| 3/4 | 3/8 1/2 |
26,7 | 17.3 21.3 |
29 | 29 |
| 1 | 1/2 3/4 |
33.4 | 21.3 26,7 |
38 | 38 |
| 1 1/4 | 1/2 3/4 1 |
42,2 | 21.3 26,7 33.4 |
48 | 48 |
| 1 1/2 | 1/2 3/4 1 1 1/4 |
48.3 | 21.3 26,7 33.4 42,2 |
57 | 57 |
| 2 | 3/4 1 1 1/4 1 1/2 |
60.3 | 26,7 33.4 42,2 48.3 |
64 | 44 51 57 60 |
| 2 1/2 | 1 1 1/4 1 1/2 2 |
73.0 | 33.4 42,2 48.3 60.3 |
76 | 57 64 67 70 |
| 3 | 1 1/4 1 1/2 2 2 1/2 |
88,9 | 42,2 48.3 60.3 73.0 |
86 | 70 73 76 83 |
| 3 1/2 | 1 1/2 2 2 1/2 3 |
101,6 | 48.3 60.3 73.0 88,9 |
95 | 79 83 89 92 |
| 4 | 1 1/2 2 2 1/2 3 3 1/2 |
114,3 | 48.3 60.3 73.0 88,9 101,6 |
105 | 86 89 95 98 102 |
| 5 | 2 2 1/2 3 3 1/2 4 |
141.3 | 60.3 73.0 88,9 101,6 114,3 |
124 | 105 108 111 114 117 |
| 6 | 2 1/2 3 3 1/2 4 5 |
168,3 | 73.0 88,9 101,6 114,3 141.3 |
143 | 121 124 127 130 137 |
| số 8 | 3 1/2 4 5 6 |
219,1 | 101,6 114,3 141.3 168,3 |
178 | 152 156 162 168 |
| 10 | 4 5 6 số 8 |
273.0 | 114,3 141.3 168,3 219,1 |
216 | 184 191 194 203 |
| 12 | 5 6 số 8 10 |
323,8 | 141.3 168,3 219,1 273.0 |
254 | 216 219 229 241 |
| 14 | 6 số 8 10 12 |
355,6 | 168,3 219,1 273.0 323,8 |
279 | 238 248 257 270 |
| 16 | 6 số 8 10 12 14 |
406.4 | 168,3 219,1 273.0 323,8 355,6 |
305 | 264 273 283 295 305 |
| 18 | số 8 10 12 14 16 |
457.0 | 219,1 273.0 323,8 355,6 406.4 |
343 | 298 308 321 330 330 |
| 20 | số 8 10 12 14 16 18 |
508.0 | 219,1 273.0 323,8 355,6 406.4 457.0 |
381 | 324 333 346 356 356 368 |
| 22 | 10 12 14 16 18 20 |
559.0 | 273.0 323,8 355,6 406.4 457.0 508.0 |
419 | 359 371 381 381 394 406 |
| 24 | 10 12 14 16 18 20 22 |
610.0 | 273.0 323,8 355,6 406.4 457.0 508.0 559.0 |
432 | 384 397 406 406 419 432 432 |
Kích thước tính bằng milimét
Nguồn: ASME B16.9 Tee– 2018
| Kích thước đường ống danh nghĩa | 1/2 đến 2.1 / 2 | 3 đến 3,1 / 2 | 4 | 5 đến 8 | 10 đến 18 | 20 đến 24 | 26 đến 30 | 32 đến 48 |
| Dia ngoài tại Bevel (D) |
+1,6 -0,8 |
1,6 | 1,6 | +2,4 -1,6 |
+4 -3,2 |
+6.4 -4,8 |
+6.4 -4,8 |
+6.4 -4,8 |
| Inside Dia ở cuối | 0,8 | 1,6 | 1,6 | 1,6 | 3.2 | 4.8 | +6.4 -4,8 |
+6.4 -4,8 |
| Center to End (C / M) | 2 | 2 | 2 | 2 | 2 | 2 | 3 | 5 |
| Tường Thk (t) | Không ít hơn 87,5% độ dày danh nghĩa của tường | |||||||
Dung sai kích thước tính bằng milimét trừ khi có chỉ định khác và bằng ± ngoại trừ như đã ghi chú.
