Thông tin chi tiết sản phẩm:
|
| Vật chất: | 304, 304L, 321, 316, 316L, v.v. | Độ dày: | SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160 XXS |
|---|---|---|---|
| Kích thước: | 1/2 "ĐẾN 48" | Tiêu chuẩn: | ASME, MSS, HG, DIN, JIS, GB |
| Kiểu: | Bán kính dài 90 độ, Bán kính ngắn 90 độ, Bán kính dài 45 độ, Băng tần quay lại 180 độ | ||
| Điểm nổi bật: | 316 ANSI B16.9 ButtWeld ELBOW,304 321 ButtWeld ELBOW,SCH120 XXS ELBOW Liền mạch |
||

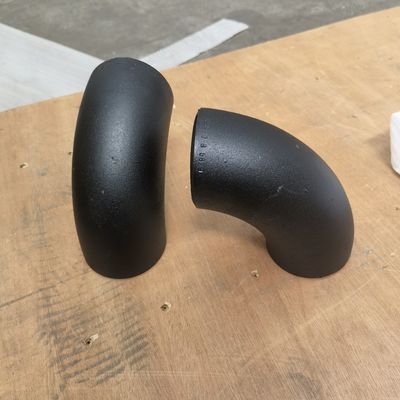

NÚT ANSI B 16,9 HÀN & liền mạch SCH10 SCH20 SCH40 SCH80 SCH100 SCH120 SCH160 XXS ELOBW
1. Chất liệu: 304, 304L, 321, 316, 316L, v.v.
2. Tiêu chuẩn: ASME, MSS, HG, DIN, JIS, GB
3. Loại: Bán kính dài 90 độ, Bán kính ngắn 90 độ, Bán kính dài 45 độ, Băng tần quay lại 180 độ
Chúng tôi cung cấp Phụ kiện vệ sinh, Phụ kiện vệ sinh bằng thép không gỉ và Phụ kiện ống thép không gỉ được sản xuất bằng thép không gỉ chất lượng tối ưu.Nhiều loại tee inox vệ sinh của chúng tôi được khách hàng biết đến do độ bền kéo của nó.Các phụ kiện ống thép này ở nhiều cấp độ khác nhau và hoàn thiện theo nhu cầu.
Đặc điểm kỹ thuật của khuỷu tay hàn bằng thép không gỉ:
| Sự chỉ rõ | Kiểu | Dữ liệu |
| Kích thước | Bán kính dài / ngắn 90 độ Bán kính dài 45 độ |
Dàn 1/2 ”-20” (DN15-DN500) Hàn 1/2 ”-48” (DN15-DN1200) |
| Băng trả 180 độ | Dàn 1/2 ”-4” (DN15-DN100) | |
| Độ dày của tường | Bán kính dài / ngắn 90 độ Bán kính dài 45 độ |
SCH5S-SCH160 |
| Băng trả 180 độ | SCH5S-SCH80S | |
| Vật chất | 304, 304L, 321, 316, 316L, v.v. | |
| Tiêu chuẩn | GB / T12459, GB / T13401, SH3408, SH3409, HG / T21635 | |
| HG / T21631, ASME B16.9, MSS SP-43, DIN 2605, JIS B2313 | ||
Các loại mông thép không gỉ hàn Khuỷu tay :
Thông số kỹ thuật:
| Cút hàn mông ANSI B16.9 | ||||
| Đường kính danh nghĩa | Ở ngoài
Đường kính / mm |
Trung tâm đến cuối / mm | ||
|

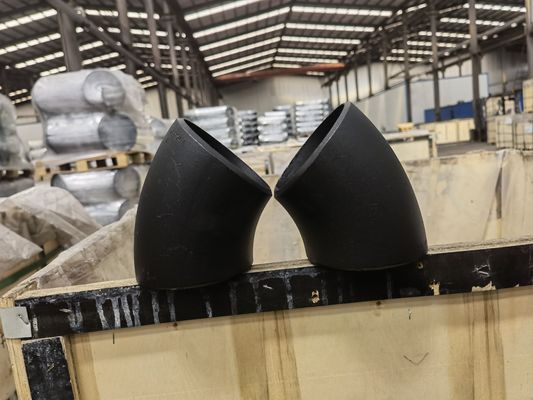

45 độ khuỷu tay
|

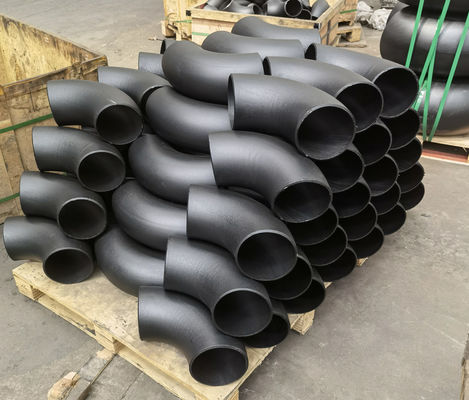

90 độ khuỷu tay | |||
| DN | OD | Bán kính dài | Bán kính dài | Bán kính ngắn |
| 1/2 | 21.3 | 15,7 | 38.1 | - |
| 3/4 | 26,7 | 19.1 | 38.1 | - |
| 1 | 33.4 | 22.4 | 38.1 | 25.4 |
| 1 1/4 | 42,2 | 25.4 | 47,8 | 31,8 |
| 1 1/2 | 48.3 | 28.4 | 57,2 | 38.1 |
| 2 | 60.3 | 35.1 | 76,2 | 50,8 |
| 2 1/2 | 73 | 44,5 | 95,3 | 63,5 |
| 3 | 88,9 | 50,8 | 114,3 | 76,2 |
| 3 1/2 | 101,6 | 57,2 | 133.4 | 88,9 |
| 4 | 114,3 | 63,5 | 152.4 | 101,6 |
| 5 | 141.3 | 79,2 | 190,5 | 127 |
| 5 | 168,3 | 95,3 | 228,6 | 152.4 |
| số 8 | 219,1 | 127 | 304,8 | 203,2 |
| 10 | 273,1 | 158,8 | 381 | 254 |
| 12 | 323,9 | 190,5 | 457,2 | 304,8 |
| 14 | 355,6 | 222,3 | 533.4 | 355,6 |
| 16 | 406.4 | 254 | 609,6 | 406.4 |
| 18 | 457,2 | 285,8 | 685,8 | 457,2 |
| 20 | 508 | 317,5 | 762 | 508 |
| 22 | 558,8 | 342,9 | 838,2 | 558,8 |
| 24 | 609,6 | 381 | 914.4 | 609,6 |
Đặc điểm kỹ thuật của khuỷu tay hàn bằng thép không gỉ:
| Sự chỉ rõ | Kiểu | Dữ liệu |
| Kích thước | Bán kính dài / ngắn 90 độ Bán kính dài 45 độ |
Dàn 1/2 ”-20” (DN15-DN500) Hàn 1/2 ”-48” (DN15-DN1200) |
| Băng trả 180 độ | Dàn 1/2 ”-4” (DN15-DN100) | |
| Độ dày của tường | Bán kính dài / ngắn 90 độ Bán kính dài 45 độ |
SCH5S-SCH160 |
| Băng trả 180 độ | SCH5S-SCH80S | |
| Vật chất | 304, 304L, 321, 316, 316L, v.v. | |
| Tiêu chuẩn | GB / T12459, GB / T13401, SH3408, SH3409, HG / T21635 | |
| HG / T21631, ASME B16.9, MSS SP-43, DIN 2605, JIS B2313 | ||
