ANSI B16.9 T Shaped ERW Phụ kiện đường ống được chế tạo SCH10 SCH20 SCH100 SCH120 SCHXXS

ANSI B 16,9 NÚT HÀN & liền mạch SCH10 SCH20 SCH40 SCH80 SCH100 SCH120 SCH160 SCHXXS

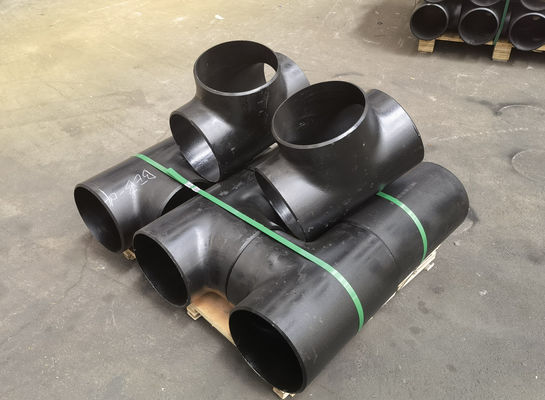

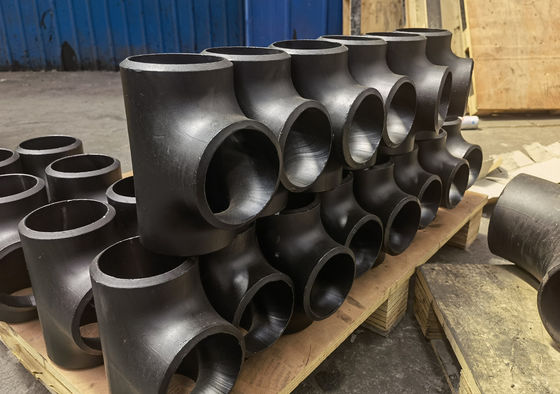

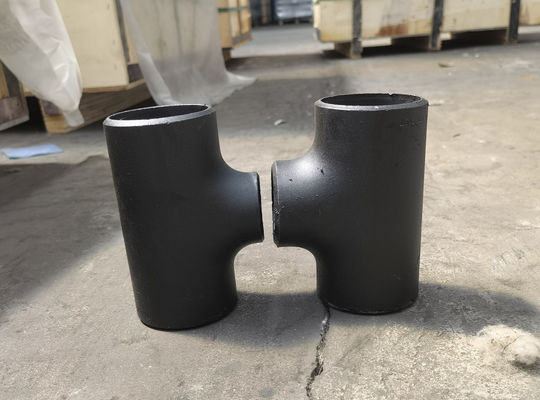

Tê là một loại phụ kiện đường ống hóa chất có ba lỗ, cụ thể là một đầu vào và hai lỗ ra;hoặc hai đầu vào và một đầu ra.Có tees hình chữ T và hình chữ Y, và tees có đầu phun đường kính bằng nhau và đầu phun giảm, được sử dụng tại điểm giao nhau của ba đường ống giống nhau hoặc khác nhau.[1] Chức năng chính của phát bóng là thay đổi hướng của chất lỏng.Phạm vi đường kính ngoài từ 2,5 "đến 60" (2,5 inch = DN65, 60 inch = DN1500), độ dày thành 3-60mm, từ 26 "đến 60" (26 inch = DN650, 60 inch = DN1500) để hàn tees.Độ dày của tường từ 28 đến 60mm.Xếp hạng áp suất là Sch5s, Sch10s, Sch10, Sch20, Sch30, Sch40s, STD, Sch40, Sch60, Sch80s, XS;Sch80, Sch100, Sch120, Sch140, Sch160, XXS.

Nhà xuất khẩu Ống nối bằng thép carbon bằng thép không gỉ ở Ấn Độ, nhà cung cấp Tee bằng thép không gỉ 24 inch 1/2 đến 48 inch, các nhà sản xuất Ống nối bằng thép không gỉ ASME B16.9, ASME B16,9 Tee

Kích thước của chữ thập thẳng ASME B16.9

NPS	OD NS	Center-to-End NS	Center-to-End NS
1/2	21.3	25	25
3/4	26,7	29	29
1	33.4	38	38
1¼	42,2	48	48
1½	48.3	57	57
2	60.3	64	64
2½	73	76	76
3	88,9	86	86
3½	101,6	95	95
4	114,3	105	105
5	141.3	124	124
6	168,3	143	143
số 8	219,1	178	178
10	273	216	216
12	323,8	254	254
14	355,6	279	279
16	406.4	305	305
18	457	343	343
20	508	381	381
22	559	419	419
24	610	432	432
26	660	495	495
28	711	521	521
30	762	559	559
32	813	597	597
34	864	635	635
36	914	673	673
38	965	711	711
40	1016	749	749
42	1067	762	711
44	1118	813	762
46	1168	851	800
48	1219	889	838



Kích thước của ASME B 16,9 Buttweld thẳng chéo

Kích thước đường ống danh nghĩa (NPS)	DN	Đường kính ngoài ở góc xiên	Center- to-End
			Chạy.C	Chỗ thoát.M [Ghi chú (1) và (2)]
1/2	15	21.3	25	25
3/4	20	26,7	29	29
1	25	33.4	38	38
1-1 / 4	32	42,2	48	48
1-1 / 2	40	48.3	57	57
2	50	60.3	64	64
2-1 / 2	65	73.0	76	76
3	80	88,9	86	86
3-1 / 2	90	101,6	95	95
4	100	114,3	105	105
5	125	141.3	124	124
6	150	168,3	143	143
số 8	200	219,1	178	178
10	250	273.0	216	216
12	300	323,8	254	254
14	350	355,6	279	279
16	400	406.4	305	305
18	450	457	343	343
20	500	508	381	381
22	550	559	419	419
24	600	610	432	432
26	650	660	495	495
28	700	711	521	521
30	750	762	559	559
32	800	813	597	597
34	850	864	635	635
36	900	914	673	673
38	950	965	711	711
40	1000	1016	749	749
42	1050	1067	762	711
44	1100	1118	813	762
46	1150	1168	851	800
48	1200	1219	889	838
