Thông tin chi tiết sản phẩm:
|
| Vật chất: | Thép cacbon P245GH, P250GH, P265GH, P280GH, S235JR, C22.8, ST37.2 và thép không gỉ SS304 / 304L, SS3 | Kích thước: | DN15-DN3000 |
|---|---|---|---|
| Sức ép: | PN6, PN10, PN16, PN25, PN40, PN63, PN100, PN160 | Loại mặt bích: | type01, type02, type04, type05, type11, type12, type13, type21, type32, type34 và type36 |
| lớp áo: | Sơn đen, dầu chống rỉ, mạ kẽm, sơn vàng | Bề mặt: | Mặt phẳng (TYPEA), Mặt nhô lên (LOẠI B1 và B2), Lưỡi (LOẠI C) Rãnh một đường liên tục phía trên rã |
| Có ren: | NPT và BSP | Tiêu chuẩn: | EN1092-1, Mặt bích rèn DIN |
| Điểm nổi bật: | DIN EN1092-1 ĐÃ QUÊN FLANGE,FLANGE WEDLING NECK SLIP ON,FLAT BAADED LOOSE FLANGE |
||

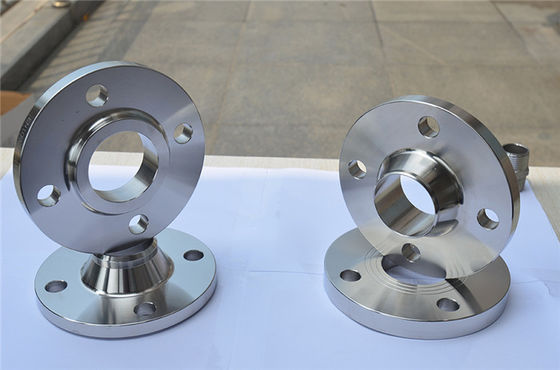

DIN / EN1092-1 BAY ĐÃ QUÊN PN6, PN10, PN16, PN25, PN40, PN63
CỔ CƯỚI, BẬT TRƯỢT, CHẶN, BAY, THƠM, MẤT BAY
1. EN1092-1 FLANGE
Phạm vi kích thước: DN15 đến DN2000
Thiết kế: Loại 01, Loại02, Loại04, Loại05, Loại11, Loại12, Loại 13,
Kiểu 21, Kiểu 32, Kiểu33 và Kiểu 34
Áp suất: PN6, PN10, PN16, PN25, PN40, PN63, PN100
Chất liệu: Thép cacbon C22.8, S235JR, P235GH, P245GH, P250GH, P265GH, P280GH.
Thép không gỉ: SS304 / 304L, SS316 / 316L, SS321

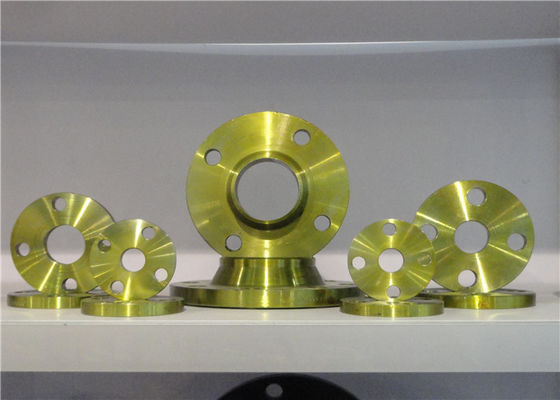

Sơn phủ: sơn đen, sơn vàng, dầu chống rỉ, mạ kẽm nhúng nóng lạnh, phủ epoxy
Bề mặt: Mặt phẳng (TYPEA), Mặt nhô lên (LOẠI B1 và B2), Lưỡi (LOẠI C),
Rãnh một đường liên tục phía trên đường gờ (TYPE D),
Trục xoay (LOẠI E) Ngàm (LOẠI F) Chốt vòng chữ O (LOẠI G) Rãnh vòng chữ O (LOẠI H)
| Kiểu 01: Mặt bích tấm (trượt) để hàn | Kiểu 13: Mặt bích có ren Hubbed |
| Kiểu 02: Mặt bích tấm rời với cổ tấm hàn | Kiểu 21: Mặt bích tích hợp |
| Kiểu 04: Mặt bích tấm rời với cổ hàn | Kiểu 32: Vòng cổ tấm hàn |
| Kiểu 05: Mặt bích trống (mù) | Kiểu 33: Đầu ống có đầu nối |
| Kiểu 11: Mặt bích cổ hàn | Kiểu 34: Cổ áo hàn |
| Kiểu 12: Mặt bích trượt Hubbed để hàn |
2. DIN FLANGE
Phạm vi kích thước: DN15 đến DN3000
Thiết kế:
trượt trên mặt bích (mặt bích phẳng): DIN2573,2576,2502,2503, 2543,2545
mỏ hàn cổ bẻ: DIN2631,2632,2633,2634,2635,2636,2637
mặt bích mù: DIN 2527 PN6, PN10, PN16, PN25, PN40
ren falnge: DIN2565,2566,2567,2568,2569
mặt bích rời: DIN 2641,2642,2655,2656
rãnh trượt trên mặt bích: DIN86029,86030
Chất liệu: Thép carbon ST37.2, S235JR, C22.8.
Thép không gỉ SS304 / 304L, SS316 / 316L, SS321
DIN / EN1092-1 CHI TIẾT FLANGE:
| FLANGES DIN / EN | |||
| Kiểu | Định mức | Áp suất định mức | Kích thước |

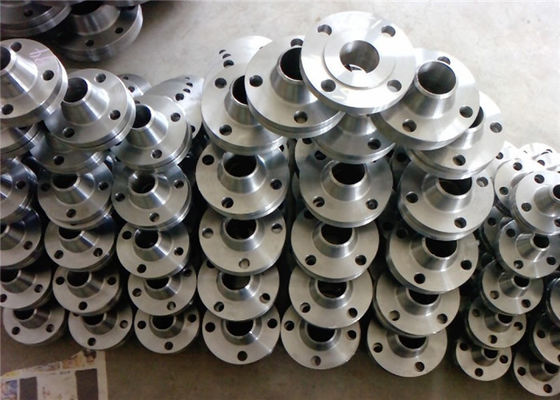

| Mặt bích cổ hàn | EN1092-1 Typ11 | PN6-PN100 | DN10-DN2000 |
| DIN 2631 - DIN 2637 | |||
| Miếng đệm mù | EN1092-1 Typ05 | PN6-PN100 | DN10-DN2000 |
| DIN 2527 | PN6-PN40 | ||
| Mặt bích phẳng để hàn | DIN 2573 / DIN2576 / DIN2502 / DIN2503 / DIN2543 / DIN2544 / DIN2545 |
PN6-PN100 | DN10-DN2000 |
| EN1092-1 Typ01 | PN6-PN40 | DN10-DN3000 | |
| Mặt bích rời + Vòng cổ hàn |
DIN2641 / DIN2642 / DIN2655 / DIN2656 | PN6-40 | DN10-DN800 |
| EN1092-1 Typ02 | DN10-DN2000 | ||
| EN1092-1 Typ32 | |||
| Mặt bích rời + Vòng cổ hàn |
DIN 2673 | PN10 | DN10-DN1200 |
| EN1092-1 Typ04 | PN6-PN40 | DN10-DN2000 | |
| EN1092-1 Typ34 | |||

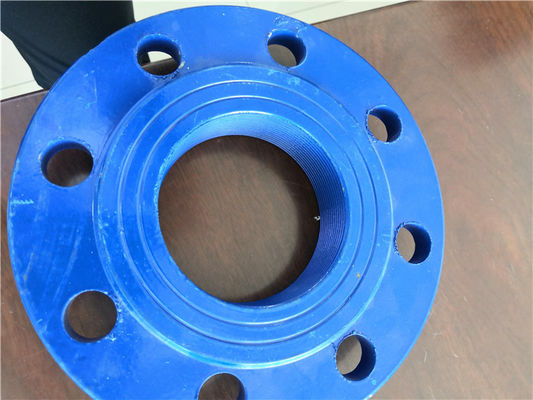

| Mặt bích ren | EN1092-1 Typ13 | PN6-PN100 | DN10-DN600 |
| DIN2565,2566,2567,2568,2569 | DN10-DN150 | ||
| Trượt trên mặt bích | EN1092-1 Typ12 | PN6-PN100 | DN10-DN600 |
| DIN86029 / DIN86030 | PN10-PN16 | DN10-DN1000 | |
