Thông tin chi tiết sản phẩm:
|
| sản phẩm: | Thép liền mạch Butt hàn ống nối | Tiêu chuẩn: | ASME B16.9 / B16.28 |
|---|---|---|---|
| Kiểu lắp: | Khuỷu tay, Tê, Giảm tốc, Mũ lưỡi trai, Chéo | Vật chất: | Thép carbon ASTM A234WPB, Thép không gỉ SS304, SS316, SS321 |
| độ dày của tường: | Sch 5, sch10, STD, sch20, sch30, sch40 XS, sch60, sch80, sch100, sch120, sch160, sch xxs | Bề mặt phủ: | Sơn phủ đen, sơn dầu chống rỉ, mạ kẽm lạnh và mạ kẽm nhúng nóng |
| Điểm nổi bật: | Khớp khuỷu tay asme b16 9 bằng thép,khuỷu tay hàn asme b16 9 bằng thép,Bộ giảm chấn răng côn B16.28 |
||
THÉP NỐI ASME B16.9 / B16.28

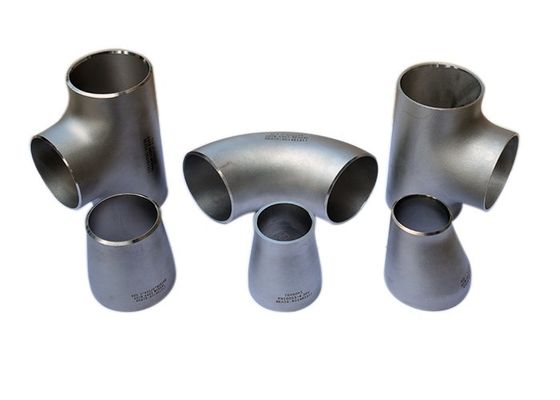

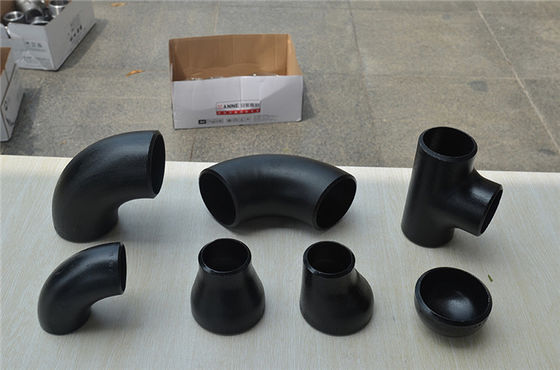

Bộ giảm chấn khuỷu tay Tee Bend Cross Saddle Butt WeldingASTM A234WPB
| Tiêu chuẩn | ASME B16.9 / B16.28 |
| Loại phù hợp |
LR khuỷu tay (tấn công xa) SR (bán kính ngắn) 45/60/90 / 180DEG; 3D / 5D Bend 45DEG / 90DEG; Tee, Tee bằng nhau, Tee giảm, chữ thập, yên xe; Giảm tốc Bộ giảm tốc đồng tâm, Bộ giảm tốc lệch tâm, Nắp đầu ống |
| độ dày của tường |
SCH5, SC5S, SCH10, SCH10S, SCH20, SCH30, SCH40, SCH40S, STD, XS, SCH60, SCH80, SCH100, SCH120, SCH160, SCH XXS |
| Phạm vi kích thước | 1/2 "đến 24" loại liền mạch;Loại nêm 4 "- 72" |
| Hình thức | liền mạch và nêm |
| Vật chất |
thép cacbon ASTM A234 WPB, WP9, ASTM A420 Gr.WPL6, ASTM A105, ASTM A694 F42-F70 |
| thép không gỉ ASTM A403 WP304 / 304L;WP316 / 316L;WP321;DIN1.4301;DIN1.4306;DIN1.4401;DIN 1.4404 | |
| Đóng gói | hộp carton cho kích thước nhỏ đến 2 ", hộp gỗ dán có thể đi biển hoặc pallet |
THÉP CỐT THÉP THÉP MỎNG TƯỜNG TIÊU CHUẨN ĐỘ DÀY
| Kích thước đường ống danh nghĩa | Đường kính bên ngoài | Độ dày tường danh nghĩa | |||||||||||||||||
| A | B | GIỐNG TÔI | JIS | DIN | JIS (1) | DIN (2) | SCH10 | SCH20 | SCH30 | STD | SCH40 | SCH60 | XS | SCH80 | SCH100 | SCH120 | SCH140 | SCH160 | XXS |
| 15 | 1/2 " | 21.3 | 21,7 | 21.3 | 2,8 | 2.0 | 2,11 | 2,41 | 2,77 | 2,77 | 3,73 | 3,73 | 4,78 | 7.47 | |||||
| 20 | 3/4 " | 26,7 | 27,2 | 26,9 | 2,8 | 2.3 | 2,11 | 2,41 | 2,87 | 2,87 | 3,91 | 3,91 | 5,56 | 7.82 | |||||
| 25 | 1 " | 33.4 | 34.0 | 33,7 | 3.2 | 2,6 | 2,77 | 2,90 | 3,38 | 3,38 | 4,55 | 4,55 | 6,35 | 9.09 | |||||
| 32 | 1 1/4 " | 422 | 42,7 | 42.4 | 3.5 | 2,6 | 2,77 | 297 | 3.56 | 3,56 | 4,85 | 4,85 | 6,35 | 9,70 | |||||
| 40 | 1 1/2 " | 48.3 | 48,6 | 48.3 | 3.5 | 2,9 | 2,77 | 3,18 | 3,68 | 3,68 | 5,08 | 5,08 | 7.14 | 10,15 | |||||
| 50 | 2 " | 60.3 | 60,5 | 60.3 | 3.8 | 2,9 | 2,77 | 3,18 | 3,91 | 3,91 | 5.54 | 5.54 | 8,74 | 11.07 | |||||
| 65 | 2 1/2 " | 73.0 | 76,3 | 76,1 | 4.2 | 2,9 | 3.05 | 4,78 | 5.16 | 5.16 | 7.01 | 7.01 | 9.53 | 14.02 | |||||
| 80 | 3 " | 88,9 | 89.1 | 88,9 | 4.2 | 3.2 | 3.05 | 4,78 | 5,49 | 5,49 | 7.62 | 7.62 | 11,13 | 15,24 | |||||
| 90 | 3-1 / 2 " | 101,6 | 101,6 | - | 4.2 | - | 3.05 | 4,78 | 5,74 | 5,74 | 8.08 | 8.08 | - | - | |||||
| 100 | 4" | 114,3 | 114,3 | 114,3 | 4,5 | 3.6 | 3.05 | 4,78 | 6,02 | 6,02 | 8,56 | 8,56 | 11,13 | 13.49 | 17.12 | ||||
| 125 | 5 " | 141.3 | 139,8 | 139,7 | 4,5 | 4.0 | 3,40 | - | 6,55 | 6,55 | 9.53 | 9.53 | 12,70 | 15,99 | 19.05 | ||||
| 150 | 6 " | 168,3 | 165,2 | 168,3 | 5.0 | 4,5 | 3,40 | 4,5 | - | 7,11 | 7,11 | 10,97 | 10,97 | 14,27 | 18,26 | 21,95 | |||
| 200 | số 8" | 219,1 | 216.3 | 219,1 | 5,8 | 6,3 | 376 | 6,35 | 7,04 | 8.18 | 8.18 | 10,31 | 12,70 | 12,70 | 1509 | 18,26 | 20,62 | 23.01 | 22,23 |
| 250 | 10 " | 273,1 | 267.4 | 273.0 | 6.6 | 6,3 | 4,19 | 6,35 | 7.80 | 9.27 | 9.27 | 12,70 | 12,70 | 15.09 | 18,26 | 21.44 | 25,40 | 28,58 | 25,40 |
| 300 | 12 " | 323,9 | 328,9 | 323,9 | 6.9 | 7.1 | 4,57 | 6,35 | 8,38 | 9.53 | 10,31 | 14,27 | 12,70 | 17.48 | 21.44 | 25,40 | 28,58 | 33,32 | 25,40 |
| 350 | 14 " | 355,6 | 355,6 | 355,6 | 7.9 | 8.0 | 6,35 | 7.92 | 9.53 | 9.53 | 11,13 | 15.09 | 12,70 | 19.05 | 23,83 | 27,79 | 31,75 | 35,71 | |
| 400 | 16 " | 406.4 | 406.4 | 406.4 | 7.9 | 8.8 | 6,35 | 7.92 | 9.53 | 9.53 | 12,70 | 16,66 | 12,70 | 21.44 | 26,19 | 30,96 | 36,53 | 40.49 | |
| 450 | 18 " | 457,2 | 457,2 | 457.0 | 7.9 | 10.0 | 6,35 | 7.92 | 11,13 | 9.53 | 14,27 | 19.05 | 12,70 | 23,83 | 29,36 | 34,93 | 39,67 | 45,24 | |
| 500 | 20 " | 508.0 | 508.0 | 508.0 | 7.9 | 11.0 | 6,35 | 9.53 | 1270 | 9.53 | 15.09 | 20,62 | 12,70 | 26,19 | 32,54 | 38,10 | 44,45 | 50.01 | |
| 550 | 22 " | 558,8 | 558,8 | - | - | 6,35 | 9.53 | 12,70 | 9.53 | - | 2223 | 12,70 | 2858 | 34,93 | 41,28 | 47,63 | 53,98 | ||
| 600 | 24 " | 609,6 | 609,6 | 610.0 | 12,5 | 6,35 | 9.53 | 14,27 | 9.53 | 17.48 | 24,61 | 12,70 | 30,96 | 38,89 | 46.02 | 52,37 | 59,54 | ||
| 650 | 26 " | 660.4 | 660.4 | - | - | 7.92 | 12,70 | - | 9.53 | - | 12,70 | - | 一 | - | - | - | |||
| 700 | 28 " | 711,1 | 711,2 | 711.0 | 125 | 7.92 | 1270 | 15,88 | 9.53 | - | 12,70 | ||||||||
| 750 | 30 " | 762.0 | 762.0 | - | - | 7.92 | 12,70 | 15,88 | 9.53 | - | 12,70 | - | - | - | - | ||||
| 800 | 32 " | 812,8 | 812,8 | 813.0 | 12,5 | 7.92 | 12,70 | 15,88 | 9.53 | 17.48 | 12,70 | - | |||||||
| 850 | 34 " | 863,6 | 863,6 | - | - | 7.92 | 12,70 | 15,88 | 9.53 | 17.48 | 12,70 | - | JIS G34525 ASME B36.10M JIS G3454 DIN2448 JIS G3455 DIN2458 JISG3457 | ||||||
| 900 | 36 " | 914.4 | 914.4 | 914.0 | 12,5 | 7.92 | 12,70 | 15,88 | 9.53 | 19.05 | 12,70 | - | |||||||
| 950 | 38 " | 965,2 | 965,2 | - | - | - | - | - | 9.53 | - | 12,70 | - | |||||||
| 1000 | 40 " | 1016.0 | 1016.0 | 1016.0 | 12,5 | - | - | - | 9.53 | - | 12,70 | - | |||||||
| 1050 | 42 " | 1066,8 | 1066,8 | - | - | - | - | - | 9.53 | - | 12,70 | - | |||||||
| 1100 | 44 " | 1117,6 | 1117,6 | - | - | - | - | - | 9.53 | - | 12,70 | - | - | - | - | - | |||
| 1150 | 46 " | 1168.4 | 1168.4 | - | - | - | - | - | 9.53 | - | 1270 | - | - | - | - | 一 | |||
| 1200 | 48 " | 1219,2 | 1219,2 | 1220.0 | - | - | - | - | 9.53 | - | 12,70 | - | - | - | - | - | |||
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- ------------------------------------
