Thông tin chi tiết sản phẩm:
|
| sơn: | đen, vàng, dầu chống rỉ, mạ kẽm | mặt: | mặt nâng lên; mặt phẳng |
|---|---|---|---|
| kích thước: | 3/4 "-72" | vật liệu: | A105-A350 LF2 · P250GH-P280 GH · S235JRG2 · SS400; A182 F304-F304L-F316-F316L |
| Bưu kiện: | hộp gỗ ply, pallet | Tên: | ansi trượt trên mặt bích |
| Điểm nổi bật: | b16.5 trượt ansi trên mặt bích,b16.47 trượt trên mặt bích nhô lên,150 # trượt trên mặt bích mặt nhô lên |
||
Một đường ống mặt bíchlà một đĩa, vòng đệm hoặc vòng đệm gắn vào đường ống với mục đích tăng cường hỗ trợ sức mạnh, chặn đường ống dẫn hoặc thực hiện việc gắn nhiều vật phẩm hơn.Chúng thường được hàn hoặc vặn vào đầu ống và được kết nối bằng bu lông.Một miếng đệm được chèn vào giữa hai mặt bích giao phối để cung cấp một con dấu chặt chẽ hơn.Các mặt bích này có thể tùy chỉnh với kích thước do khách hàng cung cấp hoặc chúng được sản xuất theo thông số kỹ thuật được công bố.Một số tổ chức và hiệp hội đã xuất bản các thông số kỹ thuật cung cấp thông tin về kích thước cũng như thông số kỹ thuật về áp suất ở các nhiệt độ khác nhau.Công ty chúng tôi sản xuất các thiết kế theo yêu cầu và có sáu loại sản phẩm cơ bản.Mặc dù, đây là sáu loại phổ biến nhất, chúng tôi cũng là một nhà sản xuất tùy chỉnh và có thể tạo ra bất kỳ loại mặt bích nào cần thiết cho yêu cầu của bạn.Vui lòng nhấp vào một trong các hình ảnh sau để mô tả chi tiết hơn về mặt hàng bạn quan tâm. Mỗi trang cũng có một video cung cấp cho bạn hiểu rõ hơn về quá trình cài đặt.
Như được thể hiện rõ ràng bởi tên của họ, những mặt bích ốngtrượt qua đường ống.Chúng được sản xuất với đường kính bên trong lớn hơn một chút so với đường kính bên ngoài của ống.Các phần đính kèm này được kết nối với đường ống thông qua mối hàn phi lê ở đầu và cuối mặt bích.
Mặt bích trượt trên ống thường được cung cấp với một mặt phẳng hoặc nhô cao.Khi mặt nâng cần thiết để trượt trên mặt bích ống, chiều cao tiêu chuẩn là 1/16 "đối với mặt trượt trên mặt bích ống dưới 400 #. Đối với mặt trượt trên mặt bích ống từ 400 # trở lên, chiều cao tiêu chuẩn trượt trên mặt bích ống là 1/4 ”.
Coastal Flange sản xuất mặt bích ống ở tất cả các cấp vật liệu thép, bao gồm trượt carbon trên mặt bích ống, thép không gỉ trượt trên mặt bích ống và trượt hợp kim trên mặt bích ống.Coastal Flange cũng có nhiều mặt bích ống trượt khác nhau trong kho và sẵn sàng xuất xưởng.Trượt mặt bích ống trong kho bao gồm trượt AWWA trên mặt bích ống, trượt ANSI trên mặt bích ống, trượt áp lực trên mặt bích ống và trượt trên mặt bích ống phù hợp với OD và khoan mặt bích ASME.

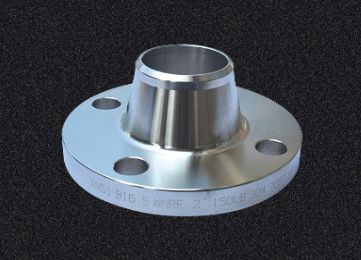

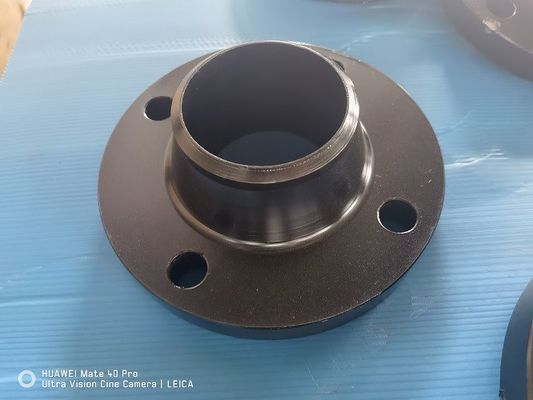

Này mặt bích ốnggắn bằng cách hàn ống vào cổ mặt bích.Thay vào đó, điều này sẽ truyền ứng suất từ mặt bích sang đường ống.Nó cũng làm giảm sự tập trung ứng suất từ cơ sở của trung tâm.Mặt bích cổ hàn thường được sử dụng cho các ứng dụng có áp suất cao.Đường kính bên trong của mặt bích được thiết kế để phù hợp với đường kính bên trong của ống.Mặt bích của ống cổ hàn có trung tâm có thông số kỹ thuật được công bố nằm trong khoảng từ 1/2 "đến 96".Công ty chúng tôi cung cấp tất cả các loại vật liệu, thông số kỹ thuật và kích cỡ.
Mặt bích ống cổ hàn thường được cung cấp với mặt nhô lên, mặt phẳng hoặc mặt RTJ.Khi mặt nâng cần thiết đối với mặt bích cổ ống hàn, chiều cao tiêu chuẩn là 1/16 "đối với mặt bích cổ ống hàn dưới 400 #. Đối với mặt bích cổ ống hàn từ 400 # trở lên, chiều cao mặt nâng mặt bích cổ ống hàn tiêu chuẩn là 1/4 ”.
Coastal Flange sản xuất mặt bích cổ ống hàn ở tất cả các cấp vật liệu thép, bao gồm mặt bích cổ ống hàn carbon, mặt bích cổ ống hàn bằng thép không gỉ và mặt bích cổ ống hàn hợp kim.Coastal Flange cũng có nhiều mặt bích ống cổ hàn khác nhau trong kho và sẵn sàng xuất xưởng.Mặt bích cổ ống hàn trong kho bao gồm mặt bích cổ ống hàn ANSI B16.5, mặt bích cổ ống hàn ASME B16.47 Series "A", mặt bích cổ ống hàn ASME B16.47 Series "B", bích cổ ống hàn áp lực Vessel.Coastal Flanges cũng sản xuất mặt bích ống cổ hàn tùy chỉnh theo yêu cầu của khách hàng.
Một đường ống mặt bíchlà một đĩa, vòng đệm hoặc vòng đệm gắn vào đường ống với mục đích tăng cường hỗ trợ sức mạnh, chặn đường ống dẫn hoặc thực hiện việc gắn nhiều vật phẩm hơn.Chúng thường được hàn hoặc vặn vào đầu ống và được kết nối bằng bu lông.Một miếng đệm được chèn vào giữa hai mặt bích giao phối để cung cấp một con dấu chặt chẽ hơn.Các mặt bích này có thể tùy chỉnh với kích thước do khách hàng cung cấp hoặc chúng được sản xuất theo thông số kỹ thuật đã được công bố.Một số tổ chức và hiệp hội đã xuất bản các thông số kỹ thuật cung cấp thông tin về kích thước cũng như thông số kỹ thuật về áp suất ở các nhiệt độ khác nhau.Công ty chúng tôi sản xuất các thiết kế theo yêu cầu và cung cấp sáu loại sản phẩm cơ bản.Mặc dù, đây là sáu loại phổ biến nhất, chúng tôi cũng là một nhà sản xuất tùy chỉnh và có thể tạo ra bất kỳ loại mặt bích nào cần thiết cho yêu cầu của bạn.Vui lòng nhấp vào một trong các hình ảnh sau để mô tả chi tiết hơn về mặt hàng bạn quan tâm. Mỗi trang cũng có một video cung cấp cho bạn hiểu rõ hơn về quá trình cài đặt.
Khớp nối mặt bích ốngtrượt trực tiếp trên đường ống và được sử dụng phổ biến nhất với các phụ kiện cuối sơ khai.Một đường ống thường được hàn với Đầu ống và mặt bích của Ống nối có thể xoay tự do xung quanh đầu ống.Lợi ích của việc này là sẽ không có bất kỳ vấn đề nào với việc căn chỉnh lỗ bu lông.Mặt bích nối ống Lap Joint thường được sử dụng cho các ứng dụng yêu cầu tháo dỡ thường xuyên.
Mặt bích trượt trên ống với một trung tâm có thông số kỹ thuật được công bố nằm trong khoảng từ 1/2 "đến 24".Kích thước trên 24 "được sản xuất dưới dạng khớp nối vòng để trượt theo các kích thước. Coastal Flange cung cấp mặt bích ống khớp nối ở tất cả các loại vật liệu, thông số kỹ thuật và kích cỡ.
Coastal Flange sản xuất mặt bích ống nối vòng trong tất cả các loại vật liệu thép, bao gồm mặt bích ống nối ống carbon, mặt bích ống nối vòng bằng thép không gỉ và mặt bích ống nối vòng hợp kim.Coastal Flange cũng có nhiều mặt bích nối ống lồng khác nhau trong kho và sẵn sàng xuất xưởng.Coastal Flange cũng có thể sản xuất mặt bích ống tùy chỉnh theo thông số kỹ thuật của khách hàng.
| Đặc điểm kỹ thuật (Phiên bản mới nhất) | Loại sản phẩm | Lớp áp lực | Phạm vi kích thước |
| ASME / ANSI B16.5 | Mù, cổ hàn, trượt, hàn ổ cắm, ren và bích khớp nối | 150 đến 2500LBS | 26 "đến 60" |
| 150 đến 1500LBS | 26 "đến 48" | ||
| ASME / ANSI B16.47 | Mặt bích Orifice (Cổ hàn, Trượt, Có ren) | 75 đến 300LBS | 1/2 "đến 12" |
| 400, 600LBS | 26 "đến 60" | ||
| 900LBS | 26 "đến 48" | ||
| ASME / ANSI B16.36 | Mặt bích Orifice (Cổ hàn, Trượt, Có ren) | 300 đến 2500LBS | 1 "đến 12" |
| EN 1092-1 / DIN / BS 4504 Mặt bích | 01 (Mặt bích dạng tấm), 02 (Mặt bích bản rời cho Loại 32—37), 04 (Mặt bích dạng tấm rời cho Kiểu 34), 05 (Mặt bích mù), 11 (Mặt bích cổ hàn), 12 (Mặt bích trượt có rãnh) , 13 (Hubbed | PN2,5 đến PN16 | 10mm đến 1800mm |
| PN25 | 10mm đến 1000mm | ||
| PN40 | 10mm đến 600mm | ||
| PN63 | 10mm đến 400mm | ||
| PN100 | 10mm đến 350mm | ||
| PN160, PN250 | 10mm đến 300mm | ||
| PN320 | 10mm đến 250mm | ||
| PN400 | 10mm đến 200mm | ||
| BS 10 | Mặt bích cổ mù, trượt và hàn | BẢNG-A, D, E, F, H, J, K, R, S, T | 15mm đến 600mm |
| ASME / ANSI B16.9 / MSS SP-43 | Stub end - Loại: A, B, C (Mẫu ngắn) | S10, S40, S80 | ½ ”đến 24” |
