Thông tin chi tiết sản phẩm:
|
| KÍCH THƯỚC: | 1/2 "ĐẾN 80", 0,5 INCH ĐẾN 80 INCH | XỬ LÝ BỀ MẶT: | SƠN ĐEN, SƠN VÀNG, DẦU GAN, CHỐNG RỈ |
|---|---|---|---|
| GIAO DỊCH MẶT BẰNG DẤU: | MẶT RAISED (RF), MẶT PHNG (FF), LOẠI LIÊN DOANH NHẪN (RTJ) | Bưu kiện: | Hộp / pallet gỗ dán biển xứng đáng |
| Thời hạn giá: | FOB, CIF, CFR | Thời kỳ sản xuất: | ít hơn 60 tấn trong vòng 30 ngày, hơn 60 tấn 50 ngày |
| Giấy chứng nhận: | PED, ISO | VẬT LIỆU: | THÉP KHÔNG GỈ SS316 / L SS304 / L |
| TIÊU CHUẨN: | ANSI B16.5, ANSI B16.47A, ANSI B16.47B, AWWA CLASS D, D | LOẠI BAY: | N FLANGE, SO FLANGE, BLIND FLANGE, SW FLANGE, PLATE FLANGE, LAP JOINT FLANGE |
| Điểm nổi bật: | Mặt bích thép carbon rèn wnrf,mặt bích thép carbon rèn sorf,mặt bích thép carbon rèn a350 lf2 |
||
FLANGE ANSI B16.5 ASME B16.47 Ser.A FLANGE CACBON THÉP BẰNG THÉP CỔNG 150LB-2500LB FLANGE SORF WNRF FLANGE
| KÍCH THƯỚC | VẬT LIỆU | LOẠI BAY |

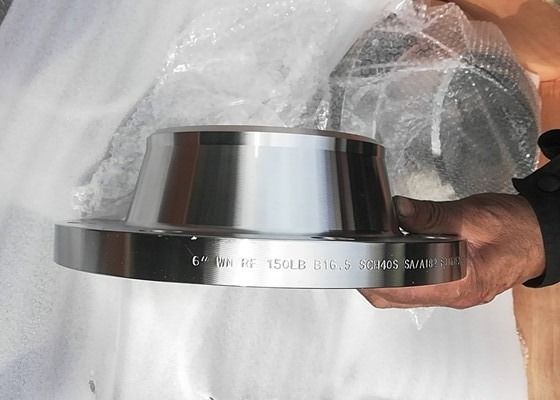

| 1/2 "-80" | Thép không gỉ | mặt bích cổ hàn |
| Trượt trên mặt bích | ||
| mặt bích hàn ổ cắm | ||
| Mặt bích khớp LAP | ||

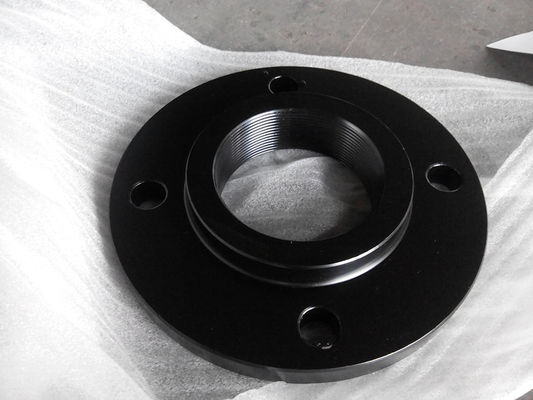

| Mặt bích ren | ||

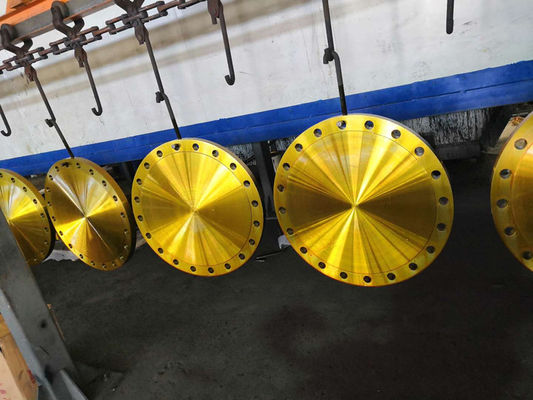

| mặt bích mù | ||
| THÉP CACBON, THÉP KHÔNG GỈ | mặt bích cổ hàn | |
| Trượt trên mặt bích | ||
| mặt bích hàn ổ cắm | ||
| Mặt bích khớp LAP | ||
| Mặt bích ren | ||
| mặt bích mù | ||
| Niêm phong mặt bích | RF với kết thúc răng cưa | |
| FF với 3 đường nước | ||
| FF với kết thúc mượt mà | ||
| RTJ (Loại khớp vòng) | ||
| FF với kết thúc răng cưa | ||
| RF với đường nước |
| Mặt bích Diam bình thường. |
Mặt bích OD | Thk.Của mặt bích Min | Diam. của Hub |
Đường kính của khuôn mặt nhô lên | Trung tâm độ dài.Y | Chán | Diam. của Bolt Khoanh tròn |
Diam. của Bolt Hố |
Con số của bu lông |
Diam.của Bu lông (inch) |
KILÔGAM | LB | |
| inch | dn | O | NS | NS | NS | Y | NS | BC | BH | BN | BD | ||
| 1/2 " | 15 | 89,00 | 11,20 | 30,20 | 35,10 | 15,70 | 22,40 | 60,50 | 15,80 | 4 | 1/2 " | 0,4 | 0,9 |
| 3/4 " | 20 | 98,50 | 12,70 | 38,10 | 42,90 | 15,70 | 27,70 | 69,90 | 15,80 | 4 | 1/2 " | 0,7 | 1,5 |
| 1 " | 25 | 108,00 | 14,20 | 49,30 | 50,80 | 17,50 | 34,50 | 79,30 | 15,80 | 4 | 1/2 " | 0,8 | 1,8 |
| 1-1 / 4 " | 32 | 117,50 | 15,70 | 58,70 | 63,50 | 20,60 | 43,20 | 88,90 | 15,80 | 4 | 1/2 " | 1,2 | 2,6 |
| 1-1 / 2 " | 40 | 127,00 | 17,50 | 65,00 | 73,20 | 22,40 | 49,50 | 98,60 | 15,80 | 4 | 1/2 " | 1,4 | 3.1 |
| 2 " | 50 | 152,50 | 19,10 | 77,70 | 91,90 | 25,40 | 62.00 | 120,70 | 19,10 | 4 | 5/8 " | 2,2 | 4.8 |
| 2-1 / 2 " | 65 | 178,00 | 22,40 | 90,40 | 104,60 | 28,40 | 74,70 | 139,70 | 19,10 | 4 | 5/8 " | 3.5 | 7.7 |
| 3 " | 80 | 190,50 | 23,90 | 108,00 | 127,00 | 30,20 | 90,70 | 152,40 | 19,10 | 4 | 5/8 " | 3.8 | 8,4 |
| 3-1 / 2 " | 90 | 216,00 | 23,90 | 122.20 | 139,70 | 31,80 | 103,40 | 177.80 | 19,10 | số 8 | 5/8 " | 5 | 11 |
| 4" | 100 | 228,50 | 23,90 | 134,90 | 157,20 | 33,30 | 116,10 | 190,50 | 19,10 | số 8 | 5/8 " | 5,6 | 12.3 |
| 5 " | 125 | 254,00 | 23,90 | 163.60 | 185,70 | 36,60 | 143,80 | 215,90 | 22,40 | số 8 | 3/4 " | 6,5 | 14.3 |
| 6 " | 150 | 279,50 | 25,40 | 192,00 | 215,90 | 39,60 | 170,70 | 241,30 | 22,40 | số 8 | 3/4 " | 8.1 | 18 |
| số 8" | 200 | 343,00 | 28,40 | 246.10 | 269,70 | 44,50 | 221,50 | 298,50 | 22,40 | số 8 | 3/4 " | 13 | 28,6 |
| 10 " | 250 | 406.50 | 30,20 | 304.80 | 323,90 | 49,30 | 276.40 | 362,00 | 25,40 | 12 | 7/8 " | 18.4 | 40 |
| 12 " | 300 | 482,50 | 31,80 | 365,30 | 381,00 | 55,60 | 327,20 | 431,80 | 25,40 | 12 | 7/8 " | 28,5 | 63 |
| 14 " | 350 | 533,50 | 35,10 | 400,10 | 412,80 | 57,20 | 359,20 | 476.30 | 28,50 | 12 | 1 " | 37,5 | 83 |
| 16 " | 400 | 597,00 | 36,60 | 457,20 | 469,90 | 63,50 | 410,50 | 539,80 | 28,50 | 16 | 1 " | 44,5 | 98 |
| 18 " | 450 | 635,00 | 39,60 | 505,00 | 533,40 | 68,30 | 461,80 | 577,90 | 31,80 | 16 | 1 1/8 " | 54 | 119 |
| 20 " | 500 | 698.50 | 42,90 | 558,80 | 584.20 | 73,20 | 513.10 | 635,00 | 31,80 | 20 | 1 1/8 " | 72 | 158 |
| 24 " | 600 | 813,00 | 47,80 | 663.40 | 692.20 | 82,60 | 616,00 | 749,30 | 35,10 | 20 | 1 1/4 " | 95 |
200 |
