Thông tin chi tiết sản phẩm:
|
| LOẠI BAY: | FLANGE WN, SO FLANGE, BLIND FLANGE, SW FLANGE, PLATE FLANGE, LAP JOINT FLANGE | SỨC ÉP: | PN6, PN10, PN16, PN25, PN40, PN63, PN100 |
|---|---|---|---|
| TIÊU CHUẨN: | ANSI B16.5, ANSI B16.47A, ANSI B16.47B, AWWA CLASS D, DIN, EN1092-1 | KÍCH THƯỚC: | 1/2 "ĐẾN 80", 0,5 INCH ĐẾN 80 INCH |
| XỬ LÝ BỀ MẶT: | SƠN ĐEN, SƠN VÀNG, DẦU GAN, CHỐNG RỈ | GIAO DỊCH MẶT BẰNG DẤU: | MẶT RAISED (RF), MẶT PHNG (FF), LOẠI LIÊN DOANH NHẪN (RTJ) |
| Bưu kiện: | Hộp / pallet gỗ dán biển xứng đáng | Thời hạn giá: | FOB, CIF, CFR |
| Thời kỳ sản xuất: | ít hơn 60 tấn trong vòng 30 ngày, hơn 60 tấn 50 ngày | Giấy chứng nhận: | PED, ISO |
| VẬT LIỆU: | THAN THAN SS304 / 304L SS316 / 316L TEEL ST37.2, CS S235JR, P245GH, SS304 / L, SS316 / L | ||
| Điểm nổi bật: | en 1092 pn16 mặt bích thép rèn,mặt bích thép rèn wnrf,mặt bích thép không gỉ rèn en 1092 pn10 |
||
THÉP FLANGE DIN EN 1092-1 TYPE01 PLATE FLANGE LAP JOINT FLANGE FORGE FLANGE ST37.2 C22.8 WNRF FLANGE
1, Tiêu chuẩn DIN này cho một loạt mặt bích quy định các yêu cầu đối với mặt bích thép tròn trong ký hiệu PN PN 2,5 đến PN 100 và kích thước danh nghĩa từ DN 10 đến DN 4000. Tiêu chuẩn này quy định các loại mặt bích và mặt, kích thước của chúng.dung sai.phân luồng.các kích thước bu lông.mặt bích nối hoàn thiện bề mặt.đánh dấu.vật liệu.xếp hạng áp suất / nhiệt độ và khối lượng mặt bích gần đúng.Tiêu chuẩn này không áp dụng cho mặt bích được làm từ thanh kho bằng cách tiện, hoặc mặt bích kiểu 11, 12 và 13 được làm từ vật liệu tấm.
2, Tài liệu tham khảo tiêu chuẩn Tiêu chuẩn DIN này kết hợp với các quy định tham chiếu ngày hoặc chưa ghi ngày từ các tổ chức công bố khác.Các tài liệu tham khảo quy chuẩn này được trích dẫn ở những vị trí được chấp thuận trong văn bản và pubIicatons được liệt kê sau đây.Đối với các tài liệu tham khảo ngày tháng, các sửa đổi tiếp theo đối với hoặc sửa đổi của bất kỳ ấn phẩm nào trong số các ấn phẩm này chỉ áp dụng cho Tiêu chuẩn Châu Âu này khi được kết hợp với t bằng cách sửa đổi hoặc sửa đổi.Đối với các tài liệu tham khảo không ghi ngày, ấn bản ít nhất của ấn phẩm đề cập đến các ứng dụng (bao gồm các sửa đổi).
| Vật liệu | : | 1. Thép không gỉ ASTM / ASME A / SA182 F304, F304L, F316, F316L, ASTM / ASME A / SA351 CF8, CF3, CF8M, CF3M, DIN1.4301, DIN1.4306, DIN1.4401, DIN1.4404, DIN1.4308, DIN1.4408, DIN1.4306, DIN1.4409 2. Thép cacbon ASTM / ASME A / SA105 A / SA105N & A / SA216-WCB, DIN1.0402, DIN1.0460, DIN1.0619 |
| Kích thước | : | EN 1092-1 |
| Kích thước | : | DN10 ~ DN4000 |
| Sức ép | : | PN2.5, PN6, PN10, PN16, PN25, PN40, PN63, PN100, PN160, PN250, PN320, PN400 |

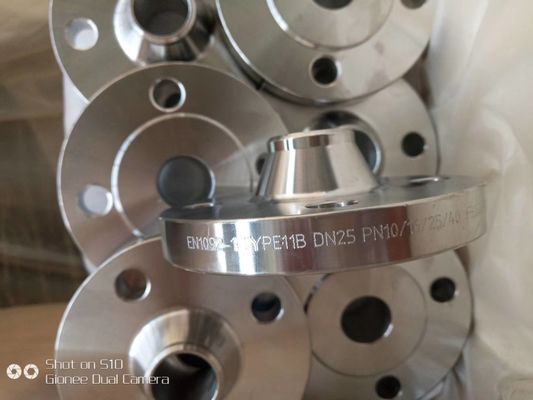

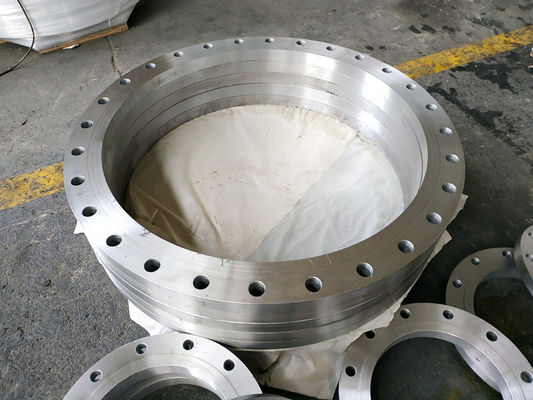

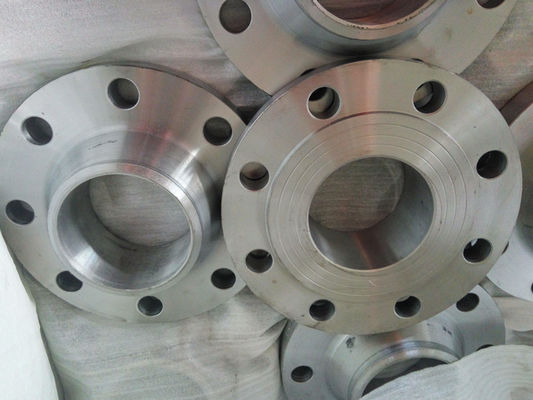

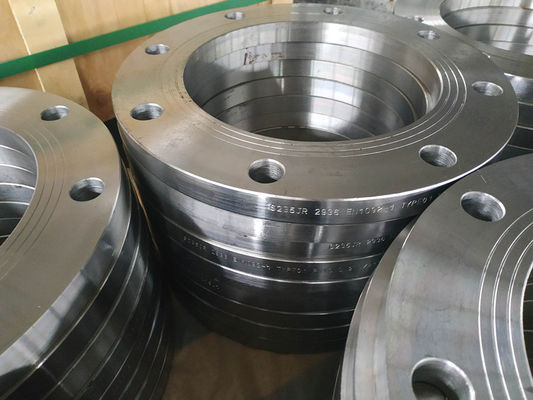

| Loại số | : | Mặt bích tấm Loại 01 (trượt trên) để hàn, Mặt bích tấm rời Loại 02 có hàn trên cổ tấm hoặc cho đầu ống có khớp nối, Mặt bích tấm rời loại 04 có cổ hàn, Mặt bích mù Loại 05, Mặt bích cổ hàn Loại 11, Loại 12 Mặt bích có rãnh trượt qua Hubbed để hàn, Mặt bích ren có ren loại 13, Mặt bích tích hợp Kiểu 21, Kiểu 32 Hàn trên cổ tấm, Đầu ống có đầu nối kiểu 33, Vòng cổ hàn Kiểu 34, Cổ hàn Kiểu 35, Cổ áo ép kiểu 36 với cổ dài, Loại 37 cổ áo ép |
| Loại khuôn mặt | : | A - Mặt phẳng (FF), B - Mặt nhô lên (RF), C - Lưỡi, D - Rãnh, E - Mũi khoét, F - Mặt lõm, G - Vòng xoay hình chữ O, H - rãnh O'ring |
| lớp áo | : | Sơn chống rỉ, sơn dầu đen, vàng trong suốt, mạ kẽm, mạ kẽm nhúng nóng và lạnh |
| KÍCH THƯỚC | VẬT LIỆU | LOẠI BAY |
| 1/2 "-80" | Thép không gỉ | mặt bích cổ hàn |
| Trượt trên mặt bích | ||
| mặt bích hàn ổ cắm | ||
| Mặt bích khớp LAP | ||
| Mặt bích ren | ||
| mặt bích mù | ||
| THÉP CACBON, THÉP KHÔNG GỈ | mặt bích cổ hàn | |
| Trượt trên mặt bích | ||
| mặt bích hàn ổ cắm | ||
| Mặt bích khớp LAP | ||
| Mặt bích ren | ||
| mặt bích mù | ||
| Niêm phong mặt bích | RF với kết thúc răng cưa | |
| FF với 3 đường nước | ||
| FF với kết thúc mượt mà | ||
| RTJ (Loại khớp vòng) | ||
| FF với kết thúc răng cưa | ||
| RF với đường nước |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
