Thông tin chi tiết sản phẩm:
|
| Thép carbon: | A234WPB | THÉP SS: | 304L, 316L |
|---|---|---|---|
| Loại: | LR, SR | Trình độ: | 45 ° 90 ° 180 ° |
| lớp áo: | Sơn dầu chống rỉ, sơn đen | ||
| Điểm nổi bật: | cút ống thép mạ kẽm đen,cút ống thép a234 wpb astm,cút thép cacbon a234 wpb |
||
Theo hình dạng, có thẳng và giảm khuỷu tay.
Tùy thuộc vào góc độ, thông thường có 45 độ, 90 độ và 180 độ khuỷu tay.
Dựa trên bán kính, có bán kính dài (1.5D) và bán kính ngắn (1D) khuỷu tay.
Để kết nối, chúng có thể được chia thành khuỷu tay mối hàn ổ cắm, khuỷu tay hàn mông và ren khuỷu tay.

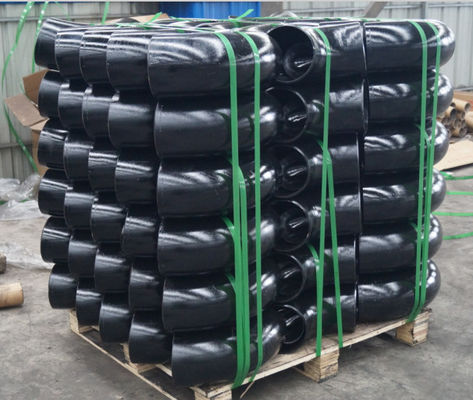

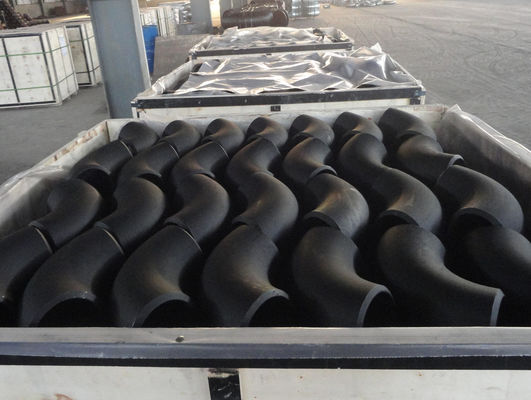

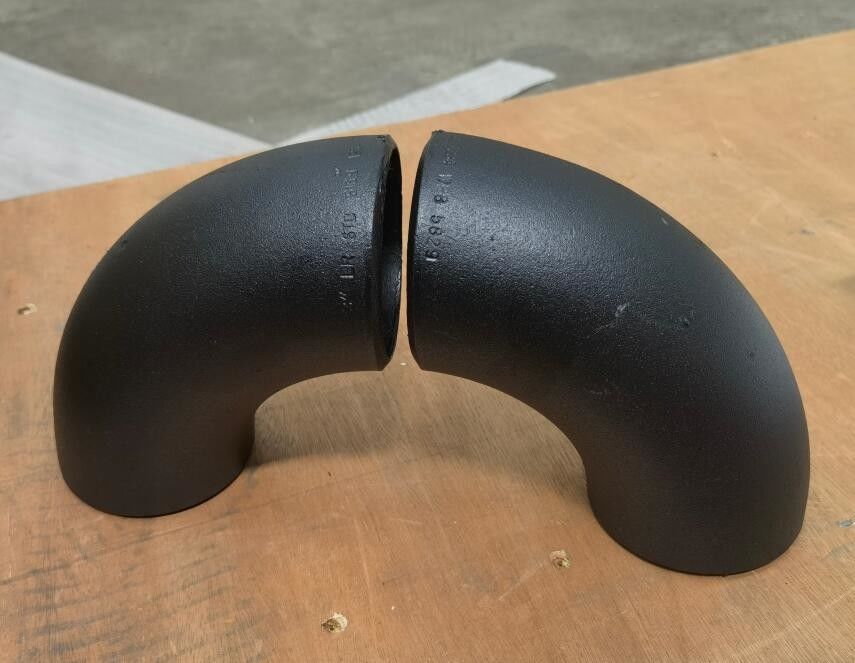

Chúng tôi đã đánh dấu tất cả các phụ kiện Buttweld bằng thép carbon với Tên, Cấp, Không nhiệt, Kích thước, Tiêu chuẩn và Độ dày theo lịch trình.Sau khi hoàn thành việc nổ, sơn và đánh dấu Cút 90 Độ ASTM A234 WPB, công nhân của chúng tôi bọc chúng bằng xốp nhựa và đóng gói vào thùng gỗ hoặc pallet.
Các nhãn rõ ràng được gắn bên ngoài bao bì để dễ dàng nhận biết số lượng và ID sản phẩm được chú ý cẩn thận trong quá trình vận hành và vận chuyển.
| NPS | OD D |
90 ° Rad dài Trung tâm đến Kết thúc MỘT |
45 ° Rad dài Trung tâm đến Kết thúc B |
90 ° 3D Trung tâm đến Kết thúc MỘT |
45 ° 3D Trung tâm đến Kết thúc B |
|---|---|---|---|---|---|
| 1/2 | 21.3 | 38 | 16 | ||
| 3/4 | 26,7 | 38 | 19 | 57 | 24 |
| 1 | 33.4 | 38 | 22 | 76 | 31 |
| 1,1 / 4 | 42,2 | 48 | 25 | 95 | 39 |
| 1,1 / 2 | 48.3 | 57 | 29 | 114 | 47 |
| 2 | 60.3 | 76 | 35 | 152 | 63 |
| 2.1 / 2 | 73 | 95 | 44 | 190 | 79 |
| 3 | 88,9 | 114 | 51 | 229 | 95 |
| 3.1 / 2 | 101,6 | 133 | 57 | 267 | 111 |
| 4 | 114,3 | 152 | 64 | 305 | 127 |
| 5 | 141.3 | 190 | 79 | 381 | 157 |
| 6 | 168,3 | 229 | 95 | 457 | 189 |
| số 8 | 219,1 | 305 | 127 | 610 | 252 |
| 10 | 273 | 381 | 159 | 762 | 316 |
| 12 | 323,8 | 457 | 190 | 914 | 378 |
| 14 | 355,6 | 533 | 222 | 1067 | 441 |
| 16 | 406.4 | 610 | 254 | 1219 | 505 |
| 18 | 457 | 686 | 286 | 1372 | 568 |
| 20 | 508 | 762 | 318 | 1524 | 632 |
| 22 | 559 | 838 | 343 | 1676 | 694 |
| 24 | 610 | 914 | 381 | 1829 | 757 |
| 26 | 660 | 991 | 406 | 1981 | 821 |
| 28 | 711 | 1067 | 438 | 2134 | 883 |
| 30 | 762 | 1143 | 470 | 2286 | 946 |
| 32 | 813 | 1219 | 502 | 2438 | 1010 |
| 34 | 864 | 1295 | 533 | 2591 | 1073 |
| 36 | 914 | 1372 | 565 | 2743 | 1135 |
| 38 | 965 | 1448 | 600 | 2896 | 1200 |
| 40 | 1016 | 1524 | 632 | 3048 | 1264 |
| 42 | 1067 | 1600 | 660 | 3200 | 1326 |
| 44 | 1118 | 1676 | 695 | 3353 | 1389 |
| 46 | 1168 | 1753 | 727 | 3505 | 1453 |
| 48 | 1219 | 1829 | 759 | 3658 | 1516 |
Cút khuỷu bằng thép cacbon 45 độ & thép cacbon 90 độ Kích thước khuỷu tay được tính bằng milimét trừ khi có chỉ định khác.Độ dày của tường (t) phải do khách hàng chỉ định.
ĐỘ PHÂN TÍCH KÍCH THƯỚC CỦA NÚT HÀN ELBOWS - 45 ° VÀ 90 ° - LR VÀ 3D - ASME B16.9
| Kích thước đường ống danh nghĩa | 1/2 đến 2.1 / 2 | 3 đến 3,1 / 2 | 4 | 5 đến 8 |
| Đường kính ngoài tại Bevel (D) |
+ 1,6 - 0,8 |
1,6 | 1,6 | + 2,4 - 1,6 |
| Đường kính bên trong ở cuối | 0,8 | 1,6 | 1,6 | 1,6 |
| Center to End LR (A / B) | 2 | 2 | 2 | 2 |
| Center to End 3D (A / B) | 3 | 3 | 3 | 3 |
| Kích thước đường ống danh nghĩa | 10 đến 18 | 20 đến 24 | 26 đến 30 | 32 đến 48 |
| Đường kính ngoài tại Bevel (D) |
+ 4 - 3.2 |
+ 6,4 - 4,8 |
+ 6,4 - 4,8 |
+ 6,4 - 4,8 |
| Đường kính bên trong ở cuối | 3.2 | 4.8 | + 6,4 - 4,8 |
+ 6,4 - 4,8 |
| Center to End LR (A / B) | 2 | 2 | 3 | 5 |
| Center to End 3D (A / B) | 3 | 3 | 6 | 6 |
| Độ dày của tường (t) | Không ít hơn 87,5% độ dày danh nghĩa của tường |
|||
ASTM A234 WPB Kích thước khuỷu tay
Tiêu chuẩn: ASME B16.9, SH3408, HG / T21635 / 21631, SY / T0510
Đường kính: DN20 đến DN1500 / 3/4 ”đến 60”
Lịch trình: Sch 20, STD, 40, XS, 80, 100, 120, 160, XXS
Bán kính: Bán kính Ngắn (SR) và Bán kính Dài (LR)
Kiểu: Liền mạch và hàn
Bề mặt: Sơn lót màu đen, mạ kẽm
