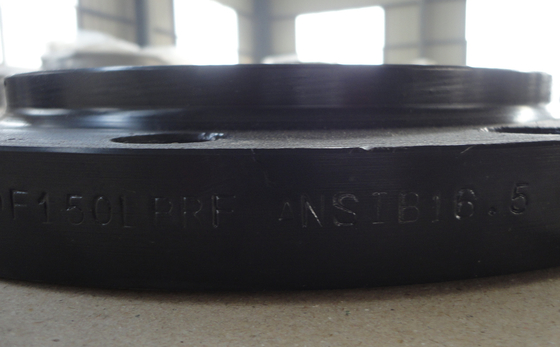

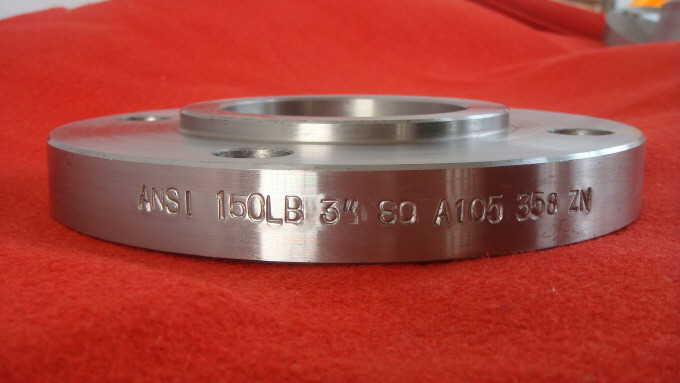

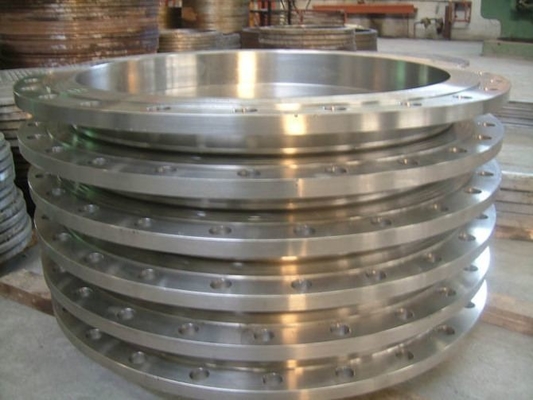

600 Lbs Ss304l Thép không gỉ trượt trên mặt bích rèn

600 Lbs Ss304l Thép không gỉ trượt trên mặt bích rèn
600 Lbs Ss304l Thép không gỉ trượt trên mặt bích rèn 600 Lbs Ss304l Thép không gỉ trượt trên mặt bích rèn 600 Lbs Ss304l Thép không gỉ trượt trên mặt bích rèn 600 Lbs Ss304l Thép không gỉ trượt trên mặt bích rèn

Hình ảnh lớn :  600 Lbs Ss304l Thép không gỉ trượt trên mặt bích rèn

Thông tin chi tiết sản phẩm:
Nguồn gốc: TRUNG QUỐC
Hàng hiệu: XF
Chứng nhận: TUV , ISO9001
Số mô hình: ½ "(15 NB) đến 48" (1200NB) trong 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS
Thanh toán:
Số lượng đặt hàng tối thiểu: 100 CÁI
Giá bán: --

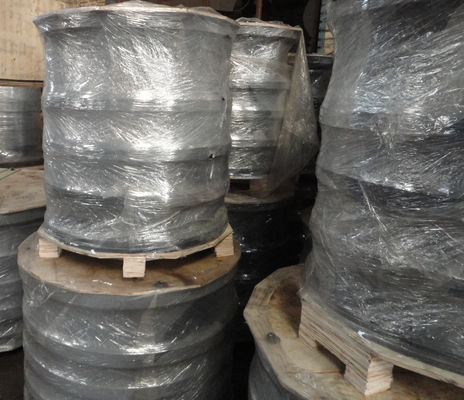

chi tiết đóng gói: Không khử trùng hoặc khử trùng Ván ép / Pallet gỗ hoặc hộp đựng
Thời gian giao hàng: 30 NGÀY -40 NGÀY
Điều khoản thanh toán: L / C, D / A, D / P, T / T
Khả năng cung cấp: 2000-3000 tấn mỗi tháng
Tiếp xúc

600 Lbs Ss304l Thép không gỉ trượt trên mặt bích rèn

Sự miêu tả
Thép carbon: , S235JRG2, P245GH, P250GH, A105, SS400, SF440 Thép không gỉ: F304 F304L F316 F316L
Kích thước: 1/2 "NB ĐẾN 48" NB Sức ép: 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500LBS, 2500LBS
Xử lý bề mặt: Dầu chống rỉ, Sơn chống rỉ trong suốt / vàng / đen, kẽm, mạ kẽm nhúng nóng Đóng gói: Không khử trùng hoặc khử trùng Ván ép / Pallet gỗ hoặc hộp đựng
Cách sử dụng: Dự án mỏ dầu, ngoài khơi, hệ thống nước, đóng tàu, khí đốt tự nhiên, điện, đường ống, v.v.
Điểm nổi bật:

600 lbs thép không gỉ trượt trên mặt bích

,

thép không gỉ ss304l trượt trên mặt bích

,

ss trượt trên mặt bích rèn

ANSI B16.5 LỚP TRƯỢT LỚP 150 TRÊN THÉP CACBON A105 VÀ THÉP KHÔNG GỈ SS304L



ASME / ANSI B16.5cung cấp

  • Hàn cổ
  • trượt chân
  • mối hàn ổ cắm
  • xâu chuỗi
  • khớp nối
  • mù

kích thước mặt bích cho đường ống từ 1/2 "đến 24" - trong các loại từ 150 đến 2500. Lưu ý rằng xếp hạng theo các bước với thuật ngữ nhưASME lớp xxxhoặcAPI xxxx.

Nói chung, bạn cần xác định lịch trình (độ dày) của đường ống được kết nối khi nó được hàn đối đầu với mặt bích.Các kết nối hàn và ren của ổ cắm không bị ảnh hưởng bởi độ dày của thành và chỉ nên yêu cầu OD.

Kích thước đường ống danh nghĩa
NPS
(inch)		 Lớp 150
Đường kính của
Mặt bích
(inch)		 Không.
của
Bu lông		 Đường kính của
Bu lông
(inch)		 Đường kính của
Lỗ bulông
(inch)		 Chớp
Vòng tròn
(inch)
1/4 3-3 / 8 4 1/2 0,62 2-1 / 4
1/2 3-1 / 2 4 1/2 0,62 2-3 / 8
3/4 3-7 / 8 4 1/2 0,62 2-3 / 4
1 4-1 / 4 4 1/2 0,62 3-1 / 8
1-1 / 4 4-5 / 8 4 1/2 0,62 3-1 / 2
1-1 / 2 5 4 1/2 0,62 3-7 / 8
2 6 4 5/8 0,75 4-3 / 4
2-1 / 2 7 4 5/8 0,75 5-1 / 2
3 7-1 / 2 4 5/8 0,75 6
3-1 / 2 8-1 / 2 số 8 5/8 0,75 7
4 9 số 8 5/8 0,75 7-1 / 2
5 10 số 8 3/4 0,88 8-1 / 2
6 11 số 8 3/4 0,88 9-1 / 2
số 8 13-1 / 2 số 8 3/4 0,88 11-3 / 4
10 16 12 7/8 1 14-1 / 4
12 19 12 7/8 1 17
14 21 12 1 1.12 18-3 / 4
16 23-1 / 2 16 1 1.12 21-1 / 4
18 25 16 1-1 / 8 1,25 22-3 / 4
20 27-1 / 2 20 1-1 / 8 1,25 25
24 32 20 1-1 / 4 1,38 29-1 / 2
  • 1 inch = 25,4 mm
Kích thước đường ống danh nghĩa
NPS
(inch)		 Lớp 300
Đường kính của
Mặt bích
(inch)		 Không.
của
Bu lông		 Đường kính của
Bu lông
(inch)		 Đường kính của
Lỗ bulông
(inch)		 Chớp
Vòng tròn
(inch)
1/4 3-3 / 8 4 1/2 0,62 2-1 / 4
1/2 3-3 / 4 4 1/2 0,62 2-5 / 8
3/4 4-5 / 8 4 5/8 0,75 3-1 / 4
1 4-7 / 8 4 5/8 0,75 3-1 / 2
1-1 / 4 5-1 / 4 4 5/8 0,75 3-7 / 8
1-1 / 2 6-1 / 8 4 3/4 0,88 4-1 / 2
2 6-1 / 2 số 8 5/8 0,75 5
2-1 / 2 7-1 / 2 số 8 3/4 0,88 5-7 / 8
3 8-1 / 4 số 8 3/4 0,88 6-5 / 8
3-1 / 2 9 số 8 3/4 0,88 7-1 / 4
4 10 số 8 3/4 0,88 7-7 / 8
5 11 số 8 3/4 0,88 9-1 / 4
6 12-1 / 2 12 3/4 0,88 10-5 / 8
số 8 15 12 7/8 1 13
10 17-1 / 2 16 1 1.12 15-1 / 4
12 20-1 / 2 16 1-1 / 8 1,25 17-3 / 4
14 23 20 1-1 / 8 1,25 20-1 / 4
16 25-1 / 2 20 1-1 / 4 1,38 22-1 / 2
18 28 24 1-1 / 4 1,38 24-3 / 4
20 30-1 / 2 24 1-1 / 4 1,38 27
24 36 24 1-1 / 2 1,62 32
Kích thước đường ống danh nghĩa
NPS
(inch)		 Lớp 400
Đường kính của
Mặt bích
(inch)		 Không.
của
Bu lông		 Đường kính của
Bu lông
(inch)		 Đường kính của
Lỗ bulông
(inch)		 Chớp
Vòng tròn
(inch)
1/4 3-3 / 8 4 1/2 0,62 2-1 / 4
1/2 3-3 / 4 4 1/2 0,62 2-5 / 8
3/4 4-5 / 8 4 5/8 0,75 3-1 / 4
1 4-7 / 8 4 5/8 0,75 3-1 / 2
1-1 / 4 5-1 / 4 4 5/8 0,75 3-7 / 8
1-1 / 2 6-1 / 8 4 3/4 0,88 4-1 / 2
2 6-1 / 2 số 8 5/8 0,75 5
2-1 / 2 7-1 / 2 số 8 3/4 0,88 5-7 / 8
3 8-1 / 4 số 8 3/4 0,88 6-5 / 8
3-1 / 2 9 số 8 7/8 1 7-1 / 4
4 10 số 8 7/8 1 7-7 / 8
5 11 số 8 7/8 1 9-1 / 4
6 12-1 / 2 12 7/8 1 10-5 / 8
số 8 15 12 1 1.12 13
10 17-1 / 2 16 1-1 / 8 1,25 15-1 / 4
12 20-1 / 2 16 1-1 / 4 1,38 17-3 / 4
14 23 20 1-1 / 4 1,38 20-1 / 4
16 25-1 / 2 20 1-3 / 8 1,5 22-1 / 2
18 28 24 1-3 / 8 1,5 24-3 / 4
20 30-1 / 2 24 1-1 / 2 1,62 27
24 36 24 1-3 / 4 1,88 32
Kích thước đường ống danh nghĩa
NPS
(inch)		 Lớp 600
Đường kính của
Mặt bích
(inch)		 Không.
của
Bu lông		 Đường kính của
Bu lông
(inch)		 Đường kính của
Lỗ bulông
(inch)		 Chớp
Vòng tròn
(inch)
1/4 3-3 / 8 4 1/2 0,62 2-1 / 4
1/2 3-3 / 4 4 1/2 0,62 2-5 / 8
3/4 4-5 / 8 4 5/8 0,75 3-1 / 4
1 4-7 / 8 4 5/8 0,75 3-1 / 2
1-1 / 4 5-1 / 4 4 5/8 0,75 3-7 / 8
1-1 / 2 6-1 / 8 4 3/4 0,88 4-1 / 2
2 6-1 / 2 số 8 5/8 0,75 5
2-1 / 2 7-1 / 2 số 8 3/4 0,88 5-7 / 8
3 8-1 / 4 số 8 3/4 0,88 6-5 / 8
3-1 / 2 9 số 8 7/8 1 7-1 / 4
4 10-3 / 4 số 8 7/8 1 8-1 / 2
5 13 số 8 1 1.12 10-1 / 2
6 14 12 1 1.12 11-1 / 2
số 8 16-1 / 2 12 1-1 / 8 1,25 13-3 / 4
10 20 16 1-1 / 4 1,38 17
12 22 20 1-1 / 4 1,38 19-1 / 4
14 23-3 / 4 20 1-3 / 8 1,5 20-3 / 4
16 27 20 1-1 / 2 1,62 23-3 / 4
18 29-1 / 4 20 1-5 / 8 1,75 25-3 / 4
20 32 24 1-5 / 8 1,75 28-1 / 2
24 37 24 1-7 / 8 2 33
Kích thước đường ống danh nghĩa
NPS
(inch)		 Lớp 900
Đường kính của
Mặt bích
(inch)		 Không.
của
Bu lông		 Đường kính của
Bu lông
(inch)		 Đường kính của
Lỗ bulông
(inch)		 Chớp
Vòng tròn
(inch)
1/2 4-3 / 4 4 3/4 0,88 3-1 / 4
3/4 5-1 / 8 4 3/4 0,88 3-1 / 2
1 5-7 / 8 4 7/8 1 4
1-1 / 4 6-1 / 4 4 7/8 1 4-3 / 8
1-1 / 2 7 4 1 1.12 4-7 / 8
2 8-1 / 2 số 8 7/8 1 6-1 / 2
2-1 / 2 9-5 / 8 số 8 1 1.12 7-1 / 2
3 9-1 / 2 số 8 7/8 1 7-1 / 2
4 11-1 / 2 số 8 1-1 / 8 1,25 9-1 / 4
5 13-3 / 4 số 8 1-1 / 4 1,38 11
6 15 12 1-1 / 8 1,25 12-1 / 2
số 8 18-1 / 2 12 1-3 / 8 1,5 15-1 / 2
10 21-1 / 2 16 1-3 / 8 1,5 18-1 / 2
12 24 20 1-3 / 8 1,5 21
14 25-1 / 4 20 1-1 / 2 1,62 22
16 27-3 / 4 20 1-5 / 8 1,75 24-1 / 2
18 31 20 1-7 / 8 2 27
20 33-3 / 4 20 2 2,12 29-1 / 2
24 41 20 2-1 / 2 2,62 35-1 / 2
Kích thước đường ống danh nghĩa
NPS
(inch)		 Lớp 1500
Đường kính của
Mặt bích
(inch)		 Không.
của
Bu lông		 Đường kính của
Bu lông
(inch)		 Đường kính của
Lỗ bulông
(inch)		 Chớp
Vòng tròn
(inch)
1/2 4-3 / 4 4 3/4 0,88 3-1 / 4
3/4 5-1 / 8 4 3/4 0,88 3-1 / 2
1 5-7 / 8 4 7/8 1 4
1-1 / 4 6-1 / 4 4 7/8 1 4-3 / 8
1-1 / 2 7 4 1 1.12 4-7 / 8
2 8-1 / 2 số 8 7/8 1 6-1 / 2
2-1 / 2 9-5 / 8 số 8 1 1.12 7-1 / 2
3 10-1 / 2 số 8 1-1 / 8 1,25 số 8
4 12-1 / 4 số 8 1-1 / 4 1,38 9-1 / 2
5 14-3 / 4 số 8 1-1 / 2 1,62 11-1 / 2
6 15-1 / 2 12 1-3 / 8 1,5 12-1 / 2
số 8 19 12 1-5 / 8 1,75 15-1 / 2
10 23 12 1-7 / 8 2 19
12 26-1 / 2 16 2 2,12 22-1 / 2
14 29-1 / 2 16 2-1 / 4 2,38 25
16 32-1 / 2 16 2-1 / 2 2,62 27-3 / 4
18 36 16 2-3 / 4 2,88 30-1 / 2
20 38-3 / 4 16 3 3,12 32-3 / 4
24 46 16 3-1 / 2 3,62 39
Kích thước đường ống danh nghĩa
NPS
(inch)		 Lớp 2500
Đường kính của
Mặt bích
(inch)		 Không.
của
Bu lông		 Đường kính của
Bu lông
(inch)		 Đường kính của
Lỗ bulông
(inch)		 Chớp
Vòng tròn
(inch)
1/2 5-1 / 4 4 3/4 0,88 3-1 / 2
3/4 5-1 / 2 4 3/4 0,88 3-3 / 4
1 6-1 / 4 4 7/8 1 4-1 / 4
1-1 / 4 7-1 / 4 4 1 1.12 5-1 / 8
1-1 / 2 số 8 4 1-1 / 8 1,25 5-3 / 4
2 9-1 / 4 số 8 1 1.12 6-3 / 4
2-1 / 2 10-1 / 2 số 8 1-1 / 8 1,25 7-3 / 4
3 12 số 8 1-1 / 4 1,38 9
4 14 số 8 1-1 / 2 1,62 10-3 / 4
5 16-1 / 2 số 8 1-3 / 4 1,88 12-3 / 4
6 19 số 8 2 2,12 14-1 / 2
số 8 21-3 / 4 12 2 2,12 17-1 / 4
10 26-1 / 2 12 2-1 / 2 2,62 21-1 / 4
12 30 12 2-3 / 4 2,88 24-3 / 8



600 Lbs Ss304l Thép không gỉ trượt trên mặt bích rèn 0600 Lbs Ss304l Thép không gỉ trượt trên mặt bích rèn 1600 Lbs Ss304l Thép không gỉ trượt trên mặt bích rèn 2
