Thông tin chi tiết sản phẩm:
|
| Kiểu hàn: | hàn mông | LOẠI NỐI: | ELBOW, TEE, REDUCER, CAP |
|---|---|---|---|
| lớp áo: | DẦU CHỐNG RỈ, MÀU SƠN ĐEN, ĐÁNH BÓNG | Kích thước: | 1/2 "-80" |
| Vật chất: | Thép carbon, thép không gỉ | Độ dày: | SCH10, SCH20, STD, SCH40, SCH80, SCH160, XXS |
| Xử lý bề mặt: | Liền mạch, hàn | Tiêu chuẩn: | ASME B16.9 / B16.28 |
| Điểm nổi bật: | asme b16.9 phụ kiện ống hàn đối đầu,phụ kiện ống hàn đối đầu khuỷu tay wpb,cút nối hàn đối đầu asme b16.28 |
||
ASME B16.9 B16.28 Phụ kiện đường ống hàn có nút A234WPB Nắp giảm tốc Tee khuỷu tay
ASME B16.9bao gồm các kích thước tổng thể, dung sai, xếp hạng, thử nghiệm và đánh dấu cho các phụ kiện hàn nối bằng thép hợp kim và carbon rèn do nhà máy sản xuất có tiêu chuẩn NPS 1/2 đến 48 (DN 15 đến 1200).Nó bao gồm các phụ kiện của bất kỳ độ dày thành có thể sản xuất nào.Tiêu chuẩn này không đề cập đến các phụ kiện hàn nối chống ăn mòn áp suất thấp.Xem MSS SP-43, Phụ kiện hàn mông bằng thép không gỉ rèn.
Bán kính ngắn khuỷu tay và quay trở lại, trước đây đã được bao gồm trongASME B16.28-1994, được bao gồm trong tiêu chuẩn này.
B16.9 sẽ được sử dụng cùng với thiết bị được mô tả trong các tập khác của loạt tiêu chuẩn ASME B16 cũng như với các tiêu chuẩn ASME khác, chẳng hạn như Mã lò hơi và bình áp lực và Mã đường ống B31.
Loại phù hợp:

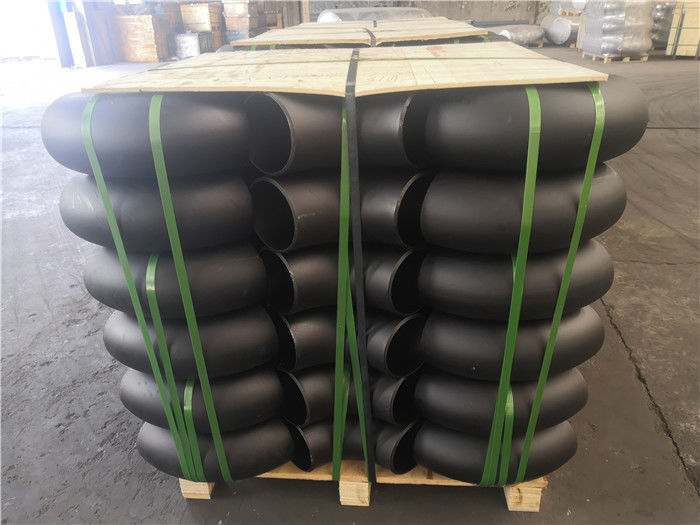

LR khuỷu tay (tấn công xa) SR (bán kính ngắn) 45/60/90 / 180DEG;3D / 5D Uốn cong 45DEG / 90DEG;

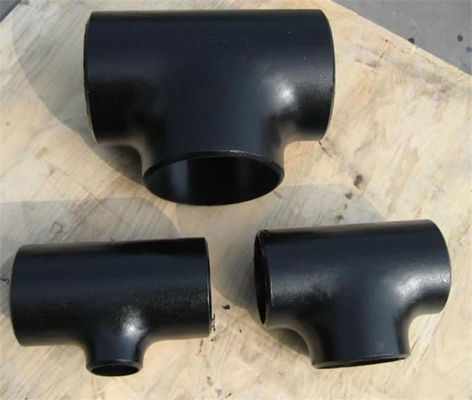

Tee, Tee bằng nhau, Tee giảm, chữ thập, yên ngựa

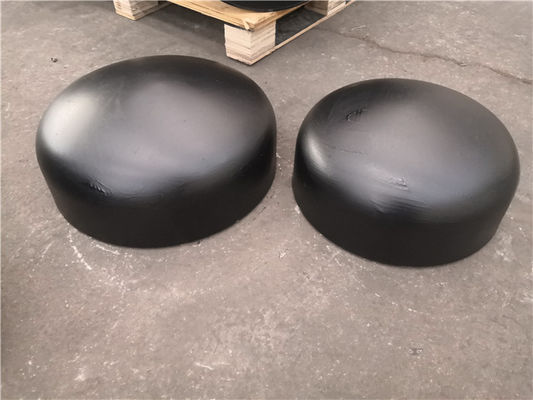

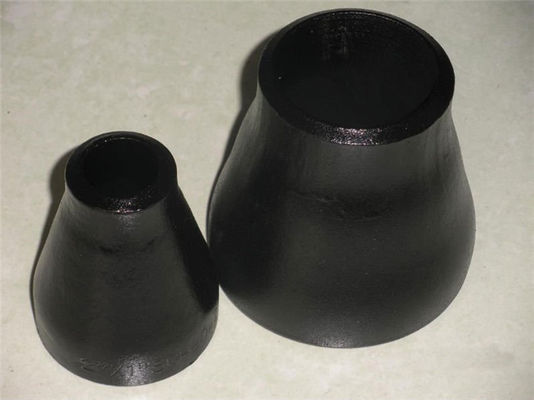

Hộp giảm tốc Bộ giảm tốc đồng tâm, Bộ giảm tốc lệch tâm, Nắp đầu ống
Vật chất:
thép cacbon ASTM A234 WPB, WP9, ASTM A420 Gr.WPL6, ASTM A105, ASTM A694 F42-F70
thép không gỉ ASTM A403 WP304 / 304L;WP316 / 316L;WP321;DIN1.4301;DIN1.4306;DIN1.4401;DIN 1.4404
| NPS | OD D |
90 ° Rad dài Trung tâm đến Kết thúc Một |
45 ° Rad dài Trung tâm đến Kết thúc B |
90 ° 3D Trung tâm đến Kết thúc Một |
45 ° 3D Trung tâm đến Kết thúc B |
| 1/2 | 21.3 | 38 | 16 | / | / |
| 3/4 | 26,7 | 38 | 19 | 57 | 24 |
| 1 | 33.4 | 38 | 22 | 76 | 31 |
| 1,1 / 4 | 42,2 | 48 | 25 | 95 | 39 |
| 1,1 / 2 | 48.3 | 57 | 29 | 114 | 47 |
| 2 | 60.3 | 76 | 35 | 152 | 63 |
| 2.1 / 2 | 73 | 95 | 44 | 190 | 79 |
| 3 | 88,9 | 114 | 51 | 229 | 95 |
| 3.1 / 2 | 101,6 | 133 | 57 | 267 | 111 |
| 4 | 114,3 | 152 | 64 | 305 | 127 |
| 5 | 141.3 | 190 | 79 | 381 | 157 |
| 6 | 168,3 | 229 | 95 | 457 | 189 |
| số 8 | 219,1 | 305 | 127 | 610 | 252 |
| 10 | 273 | 381 | 159 | 762 | 316 |
| 12 | 323,8 | 457 | 190 | 914 | 378 |
| 14 | 355,6 | 533 | 222 | 1067 | 441 |
| 16 | 406.4 | 610 | 254 | 1219 | 505 |
| 18 | 457 | 686 | 286 | 1372 | 568 |
| 20 | 508 | 762 | 318 | 1524 | 632 |
| 22 | 559 | 838 | 343 | 1676 | 694 |
| 24 | 610 | 914 | 381 | 1829 | 757 |
| 26 | 660 | 991 | 406 | 1981 | 821 |
| 28 | 711 | 1067 | 438 | 2134 | 883 |
| 30 | 762 | 1143 | 470 | 2286 | 946 |
| 32 | 813 | 1219 | 502 | 2438 | 1010 |
| 34 | 864 | 1295 | 533 | 2591 | 1073 |
| 36 | 914 | 1372 | 565 | 2743 | 1135 |
| 38 | 965 | 1448 | 600 | 2896 | 1200 |
| 40 | 1016 | 1524 | 632 | 3048 | 1264 |
| 42 | 1067 | 1600 | 660 | 3200 | 1326 |
| 44 | 1118 | 1676 | 695 | 3353 | 1389 |
| 46 | 1168 | 1753 | 727 | 3505 | 1453 |
| 48 | 1219 | 1829 | 759 | 3658 | 1516 |
