Thông tin chi tiết sản phẩm:
|
| Vật liệu: | SS400 | Màu sắc: | Màu vàng |
|---|---|---|---|
| Áp lực: | 5K 10K 16K 20K 30K 40K | Thiết kế đặc biệt: | Ừ |
| Tên: | JIS B2220 5K 10K 16K 20K 30K 40K SOP/ BL / SOH Thép carbon SS400 MÀU VÀNG | Các loại phổ biến nhất của mặt bích JIS b2220 10k: | Rèn / Có ren / Bắt vít / Tấm |
| Điểm nổi bật: | mặt bích dn125 jis b2220,mặt bích rf jis b2220,304 mặt bích thép không gỉ jis b 2220 |
||

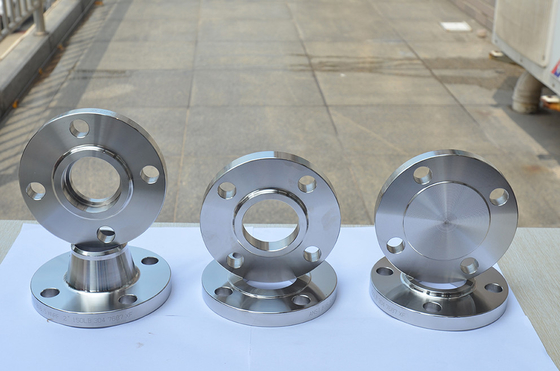

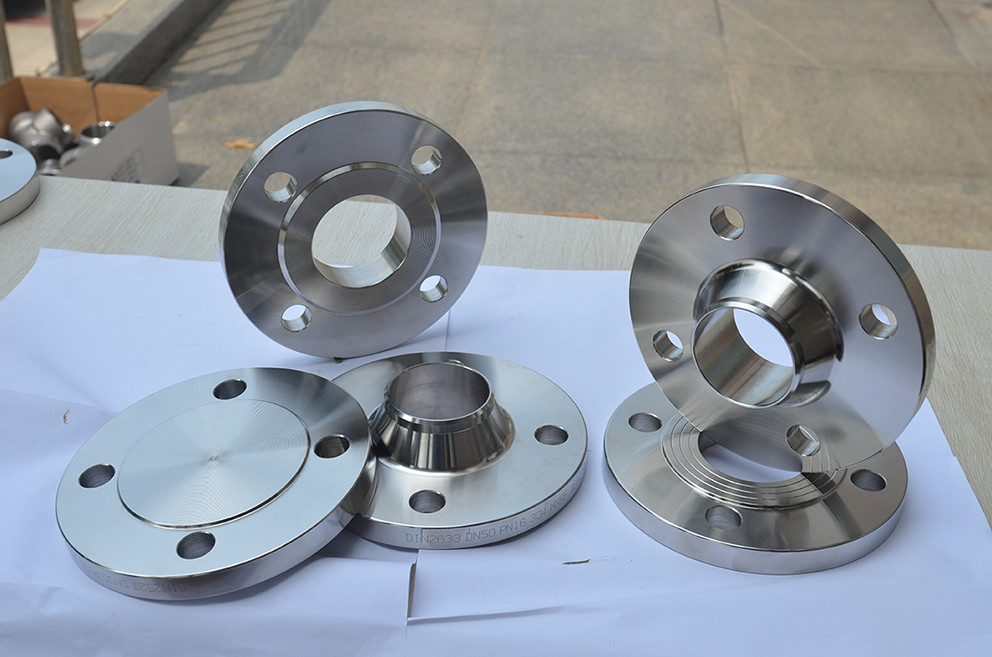

Mặt bích tấm RF bằng thép không gỉ JIS B2220 DN125 304
Mặt bích bằng thép không gỉ có độ bền thiết kế cơ học và khả năng mở rộng tương đối cao, và có hiệu suất rất tốt của vật liệu thép không gỉ.Mặt bích bằng thép không gỉ thường được sử dụng để kết nối đường ống và van.Trên các miếng nối mặt bích có lỗ, lỗ bu lông liên kết chặt với hai mặt bích, giữa hai mặt bích có gioăng để đảm bảo độ kín.Do những đặc tính tuyệt vời của nó, mặt bích inox được sử dụng rộng rãi trong nhiều ngành công nghiệp.
Thép không gỉ là một trong những vật liệu kim loại rất mạnh mẽ.Vật liệu thép không gỉ có khả năng chống ăn mòn tuyệt vời, không chỉ có thể duy trì tính toàn vẹn của thiết kế nhà xây dựng mà còn rất dễ sản xuất, gia công và sản xuất để đáp ứng yêu cầu phát triển kết cấu của kiến trúc sư và nhà thiết kế.Có một màng oxit trên bề mặt của mặt bích bằng thép không gỉ, vì vậy nó sẽ không bị ăn mòn khi tiếp xúc với oxy trong khí quyển.Nhưng các kim loại khác phản ứng với oxy trong khí quyển, chẳng hạn như thép carbon thông thường, sắt sẽ tiếp tục bị oxy hóa và sự ăn mòn sẽ tiếp tục mở rộng, tạo thành lỗ chân lông.Do đó, mặt bích inox nổi bật giữa tất cả các loại mặt bích kim loại, nổi bật và không thể thay thế.
| Trên danh nghĩa | Ngoài | Bên trong | Ngoài | Kích thước mặt cắt của mặt bích | Lỗ bu lông | Cũng không | Xấp xỉ | ||||||||||
| đường kính.của | đường kính.của | Dia.of | đường kính.của | t | t | đường kính.của trung tâm | r | đường kính.của | đường kính.của | Chớp. | KHÔNG. | Hố | Chớp | Cân nặng | |||
| mặt bích | Thép | mặt bích | mặt bích | Một | b | Khuôn mặt | Rai- mặt sed |
Vòng tròn | của Bolt | đường kính. | Kích cỡ | (Kilôgam) | |||||
| Đường ống | LÀM | D | f | g | đường kính | Hố | h | SOP | BL | SOH | |||||||
| 10 | 17.3 | 17,8 | 90,0 | 12 | - | - | - | - | 1 | 46 | 65 | 4 | 15 | M12 | 0,51 | 0,53 | - |
| 15 | 21.7 | 22.2 | 95,0 | 12 | - | - | - | - | 1 | 51 | 70 | 4 | 15 | M12 | 0,56 | 0,60 | - |
| 20 | 27.2 | 27,7 | 100,0 | 14 | - | - | - | - | 1 | 56 | 75 | 4 | 15 | M12 | 0,72 | 0,79 | - |
| 25 | 34,0 | 34,5 | 125.0 | 14 | - | - | - | - | 1 | 67 | 90 | 4 | 19 | M16 | 1.12 | 1,22 | - |
| 32 | 42,7 | 43.2 | 135.0 | 16 | - | - | - | - | 2 | 76 | 100 | 4 | 19 | M16 | 1,47 | 1,66 | - |
| 40 | 48,6 | 49.1 | 140.0 | 16 | - | - | - | - | 2 | 81 | 105 | 4 | 19 | M16 | 1,55 | 1,79 | - |
| 50 | 60,5 | 61.1 | 155.0 | 16 | - | - | - | - | 2 | 96 | 120 | 4 | 19 | M16 | 1,86 | 2,23 | - |
| 65 | 76.3 | 77.1 | 175.0 | 18 | - | - | - | - | 2 | 116 | 140 | 4 | 19 | M16 | 2,58 | 3,24 | - |
| 80 | 89.1 | 90,0 | 185.0 | 18 | - | - | - | - | 2 | 126 | 150 | số 8 | 19 | M16 | 2,58 | 3,48 | - |
| (90) | 101.6 | 102,6 | 195.0 | 18 | - | - | - | - | 2 | 136 | 160 | số 8 | 19 | M16 | 2,73 | 3,90 | - |
| 100 | 114.3 | 115,4 | 210.0 | 18 | - | - | - | - | 2 | 151 | 175 | số 8 | 19 | M16 | 3.10 | 4,57 | - |
| 125 | 139,6 | 141.2 | 250.0 | 20 | - | - | - | - | 2 | 182 | 210 | số 8 | 23 | M20 | 4,73 | 7.18 | - |
| 150 | 165.2 | 166.6 | 280.0 | 22 | - | - | - | - | 2 | 212 | 240 | số 8 | 23 | M20 | 6h30 | 10.10 | - |
| (175) | 190,7 | 192.1 | 305.0 | 22 | - | - | - | - | 2 | 237 | 265 | 12 | 23 | M20 | 6,75 | 11.80 | - |
| 200 | 216.3 | 218.0 | 330.0 | 22 | - | - | - | - | 2 | 262 | 290 | 12 | 23 | M20 | 7,46 | 8,00 | - |
| (225) | 241.8 | 243,7 | 350.0 | 22 | - | - | - | - | 2 | 282 | 310 | 12 | 23 | M20 | 7,70 | 15.80 | - |
| 250 | 267,4 | 269,5 | 400.0 | 24 | 36 | 288 | 292 | 6 | 2 | 324 | 355 | 12 | 25 | M22 | 11.80 | 22.60 | 12 giờ 70 |
| 300 | 318,5 | 321.0 | 445.0 | 24 | 38 | 340 | 346 | 6 | 3 | 368 | 400 | 16 | 25 | M22 | 12h60 | 27,80 | 13,80 |
| 350 | 355,6 | 358.1 | 490.0 | 26 | 42 | 380 | 386 | 6 | 3 | 413 | 445 | 16 | 25 | M22 | 16h30 | 36,90 | 18.20 |
| 400 | 406.4 | 409.0 | 560.0 | 28 | 44 | 436 | 442 | 6 | 3 | 475 | 510 | 16 | 27 | M24 | 23.20 | 52.10 | 25,80 |
| 450 | 457.2 | 460.0 | 620.0 | 30 | 48 | 496 | 502 | 6 | 3 | 530 | 565 | 20 | 27 | M24 | 29.30 | 68,40 | 33,40 |
| 500 | 508.0 | 511.0 | 675.0 | 30 | 48 | 548 | 554 | 6 | 3 | 585 | 620 | 20 | 27 | M24 | 33.30 | 81,60 | 38.00 |
| (550) | 558.8 | 562.0 | 745.0 | 32(34) | 52 | 604 | 610 | 6 | 3 | 640 | 680 | 20 | 27 | M30 | 42,90 | 105(112) | 49,40 |
| 600 | 609.6 | 613.0 | 795.0 | 32(36) | 52 | 656 | 662 | 6 | 3 | 690 | 730 | 24 | 33 | M30 | 45.40 | 120(134) | 52,60 |
| (650) | 660.4 | 664.0 | 845.0 | 34(38) | 56 | 706 | 712 | 6 | 3 | 740 | 780 | 24 | 33 | M30 | 51,80 | 144(161) | 60.20 |
| 700 | 711.2 | 715.0 | 905.0 | 34(40) | 58 | 762 | 770 | 6 | 3 | 800 | 840 | 24 | 33 | M30 | 59.00 | 176(196) | 70.20 |
| (750) | 762.0 | 766.0 | 970.0 | 36(44) | 62 | 816 | 824 | 6 | 3 | 855 | 900 | 24 | 33 | M30 | 72,80 | 214(248) | 86,50 |
| 800 | 812,8 | 817.0 | 1020.0 | 36(46) | 64 | 868 | 876 | 6 | 3 | 905 | 950 | 28 | 33 | M30 | 76.00 | 249(286) | 92,00 |
| (850) | 863.6 | 868.0 | 1070.0 | 36(48) | 66 | 920 | 928 | 6 | 3 | 955 | 1000 | 28 | 33 | M30 | 80.10 | (330) | 98,70 |
| 900 | 914.4 | 919.0 | 1120.0 | 38(50) | 70 | 971 | 979 | 6 | 3 | 1005 | 1050 | 28 | 33 | M30 | 88,90 | (377) | 110.00 |
| 1000 | 1016.0 | 1021.0 | 1235.0 | 40(56) | 74 | 1073 | 1081 | 6 | 3 | 1110 | 1160 | 28 | 39 | M36 | 109.00 | (512) | 133.00 |
| 1100 | 1117.6 | 1122.0 | 1345.0 | 42(62) | 95 | 1175 | 1185 | số 8 | 3 | 1220 | 1270 | 28 | 39 | M36 | 131.00 | (675) | 175.00 |
| 1200 | 1219.2 | 1224.0 | 1465.0 | 44(66) | 101 | 1278 | 1290 | số 8 | 3 | 1325 | 1380 | 32 | 39 | M36 | 163.00 | (854) | 215.00 |
| 1350 | 1371.6 | 1376.0 | 1630.0 | 48(74) | 110 | 1432 | 1450 | số 8 | 3 | 1480 | 1540 | 36 | 45 | M42 | 204.00 | (1180) | 274.00 |
| 1500 | 1524.0 | 1529.0 | 1795.0 | 50(82) | 123 | 1585 | 1605 | số 8 | 3 | 1635 | 1700 | 40 | 45 | M42 | 248.00 | (1590) | 340.00 |
| Biểu đồ kích thước mặt bích JIS 10k | 1/2" (15 NB) đến 48" (1200NB) DN10~DN5000 |
|---|---|
| Tiêu chuẩn mặt bích JIS 10k 80a | ANSI/ASME B16.5, B16.47 Sê-ri A & B, B16.48, BS4504, BS 10, EN-1092, DIN, Mặt bích ANSI, Mặt bích ASME, Mặt bích BS, Mặt bích DIN, Mặt bích EN, Mặt bích GOST, ASME/ ANSI B16.5/16.36/16.47A/16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092 |
| Tính toán áp suất mặt bích JIS 10k 50a theo DIN | Mặt bích 6Bar 10Bar 16Bar 25Bar 40Bar / PN6 PN10 PN16 PN25 PN40, PN64 JIS 10k |
| Xếp hạng áp suất mặt bích JIS 10k rf ANSI | Mặt bích loại 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS JIS 10k 25a |
| JIS | 5K, 10 K, 16 K 20 K, 30 K, 40 K, 63 K JIS 10k trượt trên mặt bích |
| ĐƠN VỊ | Mặt bích 6Bar 10Bar 16Bar 25Bar 40Bar JIS 10k 80a |
| VI | Mặt bích cổ hàn 6Bar 10Bar 16Bar 25Bar 40Bar JIS 10k |
| Các loại phổ biến nhất của mặt bích JIS b2220 10k | Rèn / Có ren / Bắt vít / Tấm |
| kỹ thuật sản xuất |
|
| Lớp phủ mặt bích JIS 10k trượt | Sơn dầu đen, Sơn chống gỉ, Mạ kẽm, Vàng trong suốt, Mặt bích JIS 10k mạ kẽm nhúng nóng và lạnh |
| Loại kết nối/ Loại mặt bích | Mặt nhô (RF), Khớp kiểu vòng (RTJ), Mặt phẳng (FF), Nam-nữ lớn (LMF), Mặt khớp-lấp (LJF), Nam-nữ nhỏ (SMF), Lưỡi nhỏ, Lưỡi lớn & rãnh , Rãnh |
| Giấy chứng nhận kiểm tra mặt bích JIS 10k | EN 10204/3.1B Giấy chứng nhận nguyên liệu Báo cáo kiểm tra chụp X quang 100% Báo cáo kiểm tra của bên thứ ba, v.v. |
| Thử nghiệm mặt bích mù JIS 10k | Máy quang phổ đọc trực tiếp, Máy kiểm tra thủy tĩnh, Máy dò tia X, Máy dò khuyết tật siêu âm UI, Máy dò hạt từ tính |
| Thiết kế đặc biệt |
Theo bản vẽ của bạn AS, ANSI, BS, DIN và JIS |
| Thiết bị | Máy ép, Máy uốn, Máy đẩy, Máy vát mép điện, Máy phun cát, v.v. |
| Nguồn gốc | Ấn Độ/Tây Âu/Nhật Bản/Mỹ/Hàn Quốc |
| Mặt bích JIS 10k 80a Sử dụng & ứng dụng |
|
| nhà sản xuất của |
ANSI DIN, GOST, JIS, UNI, BS, AS2129, AWWA, EN, SABS, NFE, v.v.
|
| Mặt bích mù JIS 10k Xuất sang | Indonesia, Ukraine, Ấn Độ, Ireland, Singapore, Ả Rập Saudi, Tây Ban Nha, Dubai, Peru, Thái Lan, Hàn Quốc, Iran, Canada, Mỹ, Brazil, Ai Cập, Oman, v.v. |
| Chứng chỉ Kiểm tra Vật liệu (MTC) theo EN 10204 3.1 và EN 10204 3.2, Chứng chỉ Kiểm tra xác nhận NACE MR0103, NACE MR0175 | |
Một trong những nhà sản xuất mặt bích rf JIS 10k chất lượng hàng đầu cung cấp mặt bích JIS 10k 80a này theo tiêu chuẩn.Excel Metal được chứng nhận ISONhà sản xuất mặt bích JIS 10k 50a& mặt bích JIS 10k 40a
| Mặt bích thép carbon JIS b2220 10k | ASTM/ASME A/SA105 A/SA105N & A/SA216-WCB, DIN 1.0402, DIN 1.0460, DIN 1.0619, Thép khuôn, ASTM A105 / ASME SA105, A105N, ASTM A350 LF2 / ASME SA350, CS năng suất cao ASTM A694 / A694 (F52 F56 F60 F65 F70 F80) |
| Mặt bích thép không gỉ JIS b2220 10k | DIN 1.4409 |
| Mặt bích thép hợp kim JIS b2220 10k | ASTM A182 / ASME SA182 F5, F9, F11, F12, F22, F91 |
| Mặt bích titan JIS b2220 10k | ASTM B381 / ASME SB381, Titan Gr.1, Titan Gr.2, Titan Gr.4, Titan Gr.5, Titan Gr.7 ASTM R50250/GR.1 |R50400/GR.2 |R50550/GR.3 |R50700/GR.4 |GR.6 |R52400/GR.7 |R53400/GR.12 |R56320/GR.9 |R56400/GR.5 |
| Mặt bích đồng JIS b2220 10k | T1, T2, C10100, C10200, C10300, C10400, C10500, C10700, C10800, C10910,C10920, TP1, TP2, C10930, C11000, C11300, C11400, C11500, C11600, C1200 0,C12200, C12300, TU1, TU2, C12500, C14200, C14420, C14500, C14510, C14520, C14530, C17200, C19200, C21000, C23000, C26000, C27000, C27400, C28000, C33000, C33200, C37000, C44 300, C44400, C44500, C60800, C63020, C68700, C70400, C70600, C70620, C71000, C71500, C71520, C71640, v.v. |
| Mặt bích đồng Niken JIS b2220 10k | ASTM / ASME SB 61/62/151/152, Đồng Niken 90/10 (C70600), Cupro Niken 70/30 (C71500), UNS C71640 |
| Mặt bích JIS b2220 10k bằng đồng thau | 3602/2604/H59/H62/v.v. |
| Mặt bích Inconel JIS b2220 10k | Mặt bích 10k ASTM B564 / ASME SB564, Inconel 600, 601, 625, 718, 783, 690, x750 JIS b2220 |
| Mặt bích Hastelloy JIS b2220 10k | Mặt bích ASTM B564 / ASME SB564, Hastelloy C276 (UNS N10276), C22 (UNS N06022), C4, C2000, B2, B3, X |
| Mặt bích Monel JIS b2220 10k | ASTM B564 / ASME SB564, Monel 400 (UNS số N04400), Monel 500 (UNS số N05500) |
| Mặt bích hợp kim 20 JIS b2220 10k | ASTM B462 / ASME SB462, Hợp kim Carpenter® 20, Hợp kim 20Cb-3 |
| Mặt bích nhôm JIS b2220 10k | 5052/6061/6063/2017/7075/v.v. |
| Mặt bích niken JIS b2220 10k | ASTM B564 / ASME SB564, Niken 200, Niken 201, Niken 205, Niken 205LC |
| Mặt bích kép JIS b2220 10k | S31803/S32205 A182 Gr F51/F52/F53/F54/F55/F57/F59/F60/F61 |
| Mặt bích Super Duplex JIS b2220 10k | S32750/S32760 A182 Gr F51/F52/F53/F54/F55/F57/F59/F60/F61 |
| Mặt bích Incoloy JIS b2220 10k | ASTM B564 / ASME SB564, Incoloy 800, 800H, 800HT (UNS N08800), 825 (UNS N08825), 925 Mặt bích |
| Mặt bích 254 Smo JIS b2220 10k | ASTM A182 / ASME SA182, SMO 254/6Mo, UNS S31254, DIN 1.4547 |
| Mặt bích Nimonic JIS b2220 10k | Nimonic 75, Nimonic 80A, Nimonic 90 |
| Vật liệu mặt bích JIS b2220 10k khác | Đồng thiếc, đồng nhôm, đồng chì |
Nổi lên như một trong những nhà sản xuất mặt bích JIS 10k 25a hàng đầu, Chúng tôi nắm giữ nhiều loại mặt bích JIS 10k 65a ở mọi Kích cỡ và Kích thước, Nhà phân phối và nhà cung cấp mặt bích JIS 10k 40a đáng tin cậy và cung cấp mặt bích JIS 10k trượt ngay lập tức trong suốt
