Thông tin chi tiết sản phẩm:
|
| Kiểu: | hàn và liền mạch | Kích thước: | 1/2 "-72" |
|---|---|---|---|
| Vật chất: | WPB A234, ASTM / ASME A403 WP 304-304L 3016-316L | Độ dày: | STD SCH40 SCH80 SCH120 SCH160 XXS |
| Kết thúc: | Theo tiêu chuẩn hoặc yêu cầu của khách hàng | Tiêu chuẩn: | ASME B16.9, ASME B16.11, ASME B16.28, MSS SP-43, JISB2311, JIS B2312, JIS B2313, DIN 2605, DIN 2606, |
| Vẽ tranh: | Dầu đen chống rỉ, nổ bắn | Đóng gói: | hộp gỗ ply, pallet |
| Điểm nổi bật: | Nắp đầu ống thép WPB A234,nắp ống thép SCH80 6 inch,nắp đầu ống thép đường kính lớn |
||
Nắp hàn liền mạch ANSI B16.9, SCH40 SCH80 Đen Paving
Xuất xứ: Trung Quốc
Steel Pipe Cap hay còn gọi là Phích cắm thép, nó thường được hàn vào đầu ống hoặc gắn vào ren ngoài của đầu ống để che đi các phụ kiện của đường ống.Để đóng đường ống nên chức năng cũng giống như nút bịt đường ống.
(Bạn cũng có thể sử dụng tấm mù để đóng đường ống, khác với tấm mù có thể tháo rời và nắp bằng thép hàn không thể tháo rời. Mũ bao gồm nắp lồi, vỏ hình nón, phần có đường kính thay đổi, nắp phẳng và nắp mở chặt chẽ.)
Nắp lồi có một số hình dạng: nắp hình bán cầu, nắp hình elip, nắp đĩa và nắp hình cầu.Theo quan điểm lực lượng, nắp bán cầu dần dần không phải là tốt để chế tạo, nhưng nó dần dần được chế tạo từ quan điểm chế tạo khó khăn.
Phạm vi kích thước:
DN15-DN600 (1/2 "-24") Loại liền mạch
DN15 - DN1200 (1/2 "- 48") Loại hàn
Độ dày của tường: SCH5 đến SCH160
Vật chất:
Thép cacbon: ASTM A234 WPB, WPC, ASTM A420 WPL1, WPL3, WPL6, v.v.
Thép không gỉ: ASTM A403 WP304 / 304L, WP316 / 316 / L, WP317L, WP321, WP347 & WPS31254
Thép hợp kim: ASTM A234 WP1 / WP12 / WP11 / WP22 / WP5 / WP7 / WP9 / WP91
Thép song công và siêu song công: ASTM A815 UNS S31803 / S32205 / S32750 / S32760
Tiêu chuẩn:
ASME B16.9, ASME B16.11, ASME B16.28, MSS SP-43, JISB2311, JIS B2312, JIS B2313, DIN 2605, DIN 2606, DIN2615, DIN2616, BG12459-90, GB / T1340
End Bevel: Theo tiêu chuẩn hoặc yêu cầu của khách hàng
Xử lý bề mặt: Bắn nổ, dầu đen chống rỉ
Kiểm tra không phá hủy: kiểm tra thâm nhập, kiểm tra siêu âm, kiểm tra chụp ảnh phóng xạ, bất kỳ bên thứ ba nào kiểm tra
Độ dày:
Sự chỉ rõ:
| NPS | OD D |
CHIỀU DÀI H |
CHIỀU DÀI H1 |
| 1/2 | 21.3 | 25 | 25 |
| 3/4 | 26,7 | 25 | 25 |
| 1 | 33.4 | 38 | 38 |
| 1,1 / 4 | 42,2 | 38 | 38 |
| 1,1 / 2 | 48.3 | 38 | 38 |
| 2 | 60.3 | 38 | 44 |
| 2.1 / 2 | 73 | 38 | 51 |
| 3 | 88,9 | 51 | 64 |
| 3.1 / 2 | 101,6 | 64 | 76 |
| 4 | 114,3 | 64 | 76 |
| 5 | 141.3 | 76 | 89 |
| 6 | 168,3 | 89 | 102 |
| số 8 | 219,1 | 102 | 127 |
| 10 | 273 | 127 | 152 |
| 12 | 323,8 | 152 | 178 |
| 14 | 355,6 | 165 | 191 |
| 16 | 406.4 | 178 | 203 |
| 18 | 457 | 203 | 229 |
| 20 | 508 | 229 | 254 |
| 22 | 559 | 254 | 254 |
| 24 | 610 | 267 | 305 |
| 26 | 660 | 267 | … |
| 28 | 711 | 267 | … |
| 30 | 762 | 267 | … |
| 32 | 813 | 267 | … |
| 34 | 864 | 237 | … |
| 36 | 914 | 267 | … |
| 38 | 965 | 305 | … |
| 40 | 1016 | 305 | … |
| 42 | 1067 | 305 | … |
| 44 | 1118 | 343 | … |
| 46 | 1168 | 343 | … |
| 48 | 1219 | 343 | … |
| TOLERANCIONAL TOLERANCES - VỐN | ||||
| Đối với tất cả các phụ kiện | Mũ lưỡi trai | |||
| Kích thước đường ống danh nghĩa (NPS) | Bên ngoài Ø tại Bevel | Bên trong Ø ở cuối | Độ dày của tường t / t1 |
Chiều dài tổng thể E |
| 1/2 trên 2 1/2 | 1 | 0,8 | không phải | 4 |
| 3 ăn 3 1/2 | 1 | 1,6 | ít hơn | 4 |
| 4 | +2 -1 | 1,6 | hơn | 4 |
| 5 một 6 | +3 -1 | 1,6 | 87,50% | 7 |
| số 8 | 2 | 1,6 | của danh nghĩa | 7 |
| 10 | +4 -3 | 3,2 | sự nhột nhạt | 7 |
| 12 a 18 | +4 -3 | 3,2 | 7 | |
| 20 a 24 | +6 -5 | 4,8 | 7 | |
| 26 một 30 | +7 -5 | 4,8 | 10 | |
| 32 a 48 | +7 -5 | 4,8 | 10 | |
Quy trình sản xuất:

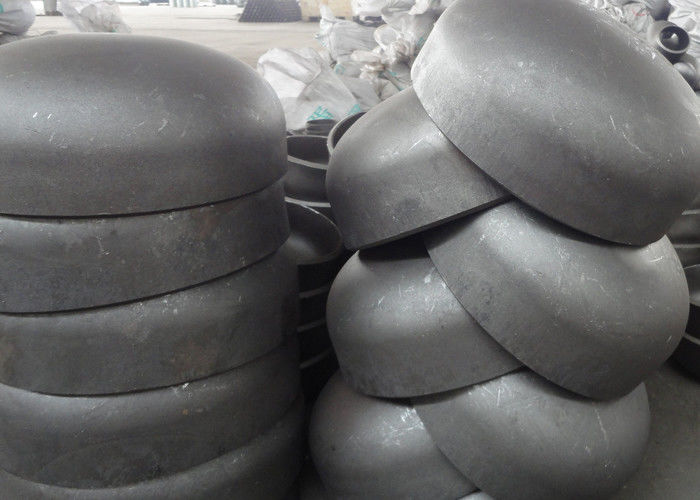

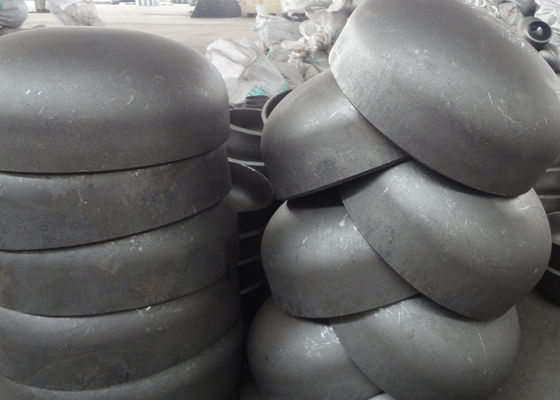

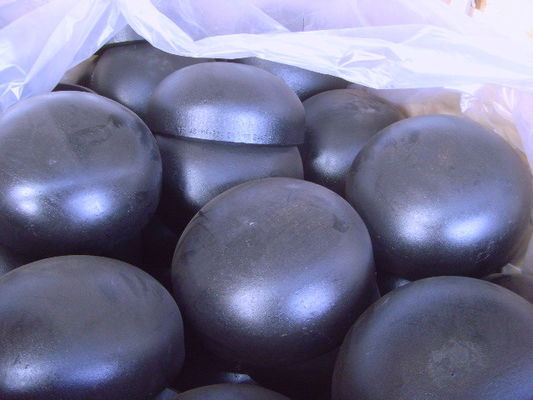

Sản phẩm hiển thị:
