Thông tin chi tiết sản phẩm:
|
| Vật chất: | A234 Wpb | Độ dày: | SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160 XXS |
|---|---|---|---|
| Kích thước: | 1/2 "ĐẾN 48" | ||
| Điểm nổi bật: | Nắp Buttweld bằng thép không gỉ DN1200 SCH10,Nắp Buttweld bằng thép không gỉ DN1200 SCH20,Nắp đậy bằng thép không gỉ DN1200 SCH100 |
||

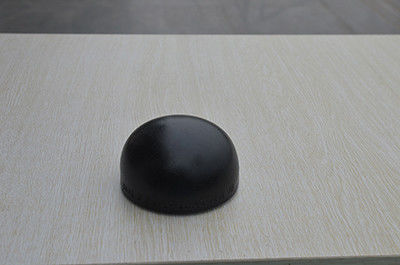

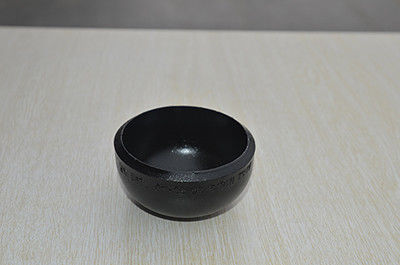

NÚT ANSI B 16,9 HÀN & liền mạch SCH10 SCH20 SCH40 SCH80 SCH100 SCH120 SCH160 XXS Nắp
| Thông số kỹ thuật | Mũ lưỡi trai |
|---|---|
| Kích thước phụ kiện ống đầu cuối ống | Phụ kiện hàn mông liền mạch: 1/2 "- 24" Phụ kiện hàn mông: 1/2 "- 48" |
| Phụ kiện nắp ống Kích thước | ASME / ANSI B16.9, ASME B16.28, MSS-SP-43, BS4504, BS4504, BS1560, BS10 |
| Độ dày nắp ống Bw | SCH10, SCH20, SCH30, STD SCH40, SCH60, XS, SCH 80, SCH 100, SCH 120, SCH 140, SCH 160, XXS có sẵn với NACE MR 01-75 |
| Cap Bw Sch 80 loại | Phụ kiện đường ống liền mạch / ERW / hàn / chế tạo |
| Bw Cap Kiểu | DN15-DN1200 |
| Kết nối | Hàn |
| Bán kính uốn | R = 1D, 2D, 3D, 5D, 6D, 8D, 10D hoặc Phụ kiện đường ống tùy chỉnh |
| Phạm vi kích thước | ½ "NB đến 24" NB trong Sch 10s, 40s, 80s, 160s, XXS.(DN6 ~ DN100) |
| Phụ kiện nắp ốngPhụ kiện | Góc: 22,5 độ, 30 độ, 45 độ, 90 độ, 180 độ, 1.0D, 1.5D, 2.0D, 2.5D, 3D, 4D, 5D, 6D, 7D-40D. Tiêu chuẩn: ASME B16.9, ASME B16.28, ASME B16.25, MSS SP-75 DIN2605 JISB2311 JISB2312 JISB2313, BS, GB, ISO |
| Quá trình sản xuất | Đẩy, Nhấn, Rèn, Truyền, v.v. |
| Chứng chỉ kiểm tra phụ kiện Cap Bw Sch 80 | EN 10204 / 3.1B Chứng chỉ nguyên liệu thô 100% báo cáo thử nghiệm chụp ảnh phóng xạ Báo cáo kiểm tra của bên thứ ba, v.v. |
| Các thị trường và ngành công nghiệp chính của Pipe Cap |
|
| Ứng dụng |
|
| Chứng chỉ kiểm tra vật liệu (MTC) theo EN 10204 3.1 và EN 10204 3.2, Chứng chỉ kiểm tra chứng nhận NACE MR0103, NACE MR0175 | |
| Mã FOSTD - FOXS | Đường kính danh nghĩa | Tường Th.S mm | Chiều cao H mm | Trọng lượng lý thuyết kg | |||
|---|---|---|---|---|---|---|---|
| Thăm dò ý kiến. | D mm | STD | XS | STD | XS | ||
| 5 | 1/2 | 21,34 | 2,77 | 3,73 | 25.4 | 0,03 | - |
| 7 | 3/4 | 26,67 | 2,87 | 3,91 | 25.4 | 0,06 | 0,08 |
| 10 | 1 | 33,40 | 3,38 | 4,55 | 38.1 | 0,10 | 0,14 |
| 12 | 1 '' 1/4 | 42,16 | 3.56 | 4,85 | 38.1 | 0,14 | 0,18 |
| 15 | 1 '' 1/2 | 48,26 | 3,68 | 5,08 | 38.1 | 0,16 | 0,23 |
| 20 | 2 | 60,32 | 3,91 | 5.54 | 38.1 | 0,27 | 0,32 |
| 25 | 2 '' 1/2 | 73.02 | 5.16 | 7.01 | 38.1 | 0,41 | 0,45 |
| 30 | 3 | 88,90 | 5,49 | 7.62 | 50,8 | 0,65 | 0,82 |
| 40 | 4 | 114,30 | 6,02 | 8,56 | 63,5 | 1,15 | 1.54 |
| 50 | 5 | 141.30 | 6,55 | 9.52 | 76,2 | 1,90 | 2,59 |
| 60 | 6 | 168,27 | 7,11 | 10,97 | 88,9 | 2,92 | 4,10 |
| 80 | số 8 | 219,07 | 8.18 | 12,70 | 101,6 | 5,07 | 7.3 |
| 100 | 10 | 273 | 9.27 | 12,70 | 127 | 9.1 | 12.0 |
| 120 | 12 | 323,9 | 9.52 | 12,70 | 152 | 13,6 | 17.0 |
| 140 | 14 | 355,6 | 9.52 | 12,70 | 165 | 14.42 | 19.8 |
| 160 | 16 | 406.4 | 9.52 | 12,70 | 178 | 18,86 | 25,89 |
| 180 | 18 | 457,2 | 9.52 | 12,70 | 203 | 27,65 | 36,52 |
| 200 | 20 | 508 | 9.52 | 12,70 | 229 | 35,60 | 46,98 |
| 240 | 24 | 609,6 | 9.52 | 12,70 | 267 | 46 | 64,60 |
| NPS | STD | XS | SCH 160 | XXS |
| 1 | 0,09 | 0,14 | 0,18 | 0,23 |
| 1,1 / 4 | 0,14 | 0,18 | 0,23 | 0,34 |
| 1,1 / 2 | 0,18 | 0,23 | 0,27 | 0,41 |
| 2 | 0,27 | 0,34 | 0,57 | 0,68 |
| 2.1 / 2 | 0,41 | 0,45 | 0,79 | 1.13 |
| 3 | 0,68 | 0,79 | 1,32 | 1,81 |
| 3.1 / 2 | 0,91 | 1.13 | - | 2,72 |
| 4 | 1.13 | 1,36 | 2,68 | 3,4 |
| 5 | 2,04 | 2,49 | 4,54 | 5,44 |
| 6 | 2,95 | 4.08 | 6,8 | 8.16 |
| số 8 | 5,44 | 7.26 | 14.06 | 13,61 |
| 10 | 9,07 | 11,34 | 25,85 | - |
| 12 | 13,61 | 16,33 | 43.09 | - |
| 14 | 16,33 | 20.41 | - | - |
| 16 | 18,14 | 24.49 | - | - |
| 18 | 24.49 | 32,66 | - | - |
| 20 | 34.02 | 39.01 | - | - |
| 22 | 42,64 | 56,7 | - | - |
| 24 | 43,54 | 58,97 | - | - |
| 26 | 53,98 | 72.12 | - | - |
| 30 | 78.02 | 103,87 | - | - |
| NPS | STD | XS | SCH 160 | XXS |
