Mặt bích phẳng BS10 Mặt bích ASME B16.47 ANSI B16.5 BS10 Mặt bích tấm ống

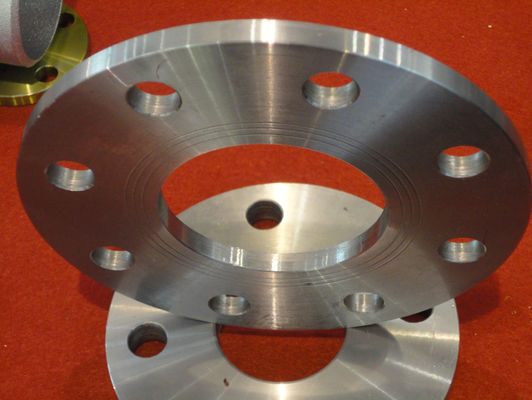

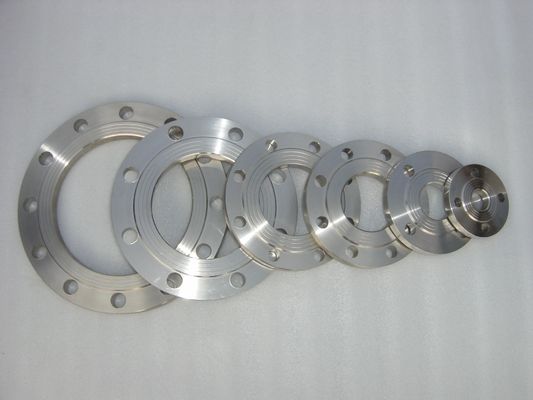

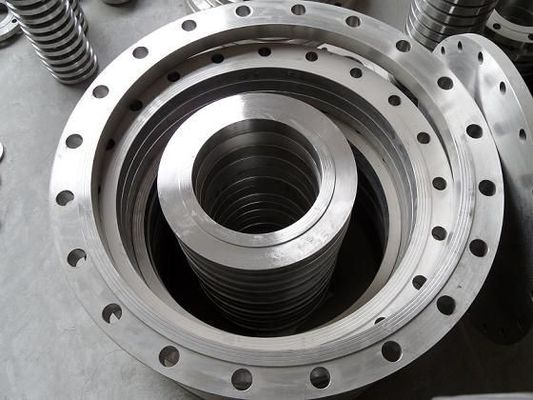

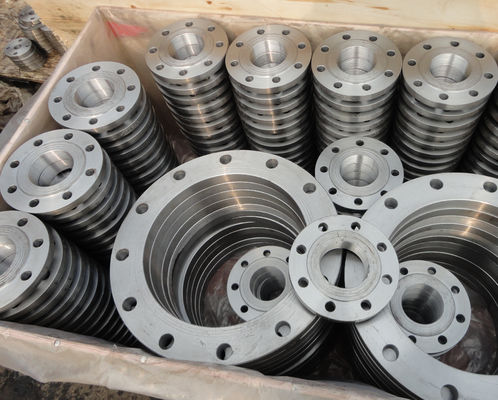

Hình ảnh lớn : Mặt bích phẳng BS10 Mặt bích ASME B16.47 ANSI B16.5 BS10 Mặt bích tấm ống

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	XF
Chứng nhận:	ISO,PED,,ADW2000
Số mô hình:	1/2 "-48"

Thanh toán:

Số lượng đặt hàng tối thiểu:	1 GIỜ
Giá bán:	NEGOCIATION
chi tiết đóng gói:	CHƠI CÁC TRƯỜNG HỢP GỖ, PALLET, Hoặc theo yêu cầu của khách
Thời gian giao hàng:	30 ngày
Điều khoản thanh toán:	L / C, D / P, T / T
Khả năng cung cấp:	10000 GIỜ M MONI THÁNG

Tiếp xúc

Mặt bích phẳng BS10 Mặt bích ASME B16.47 ANSI B16.5 BS10 Mặt bích tấm ống

Sự miêu tả

Kiểu:	BS 10 mặt bích	Kích thước:	½ ”(15 NB) đến 48 ″ (1200NB)
BS:	BS4504, BS4504, BS1560, BS10	Sơn phủ / Xử lý bề mặt:	Sơn chống rỉ, sơn dầu đen, vàng trong suốt, mạ kẽm, mạ kẽm nhúng nóng và lạnh
Loại mặt bích:	Mặt phẳng (FF), Mặt nâng (RF), Khớp vòng (RJT)	Vật chất:	Thép carbon P250gh, ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317
Sử dụng / Ứng dụng:	Các dự án mỏ dầu, ngoài khơi, hệ thống nước, đóng tàu, khí đốt tự nhiên, điện, đường ống, v.v.
Điểm nổi bật:	Mặt bích phẳng BS10 , Mặt bích bàn e ASME B16.47 bs10 , Mặt bích tấm ống B16.5 BS10

Mặt phẳng BS 10 mặt bích, ASME B16.47 / ANSI B16.5 BS 10 mặt bích, BS 10 mặt bích tấm

BS 4504 là tiêu chuẩn của Anh dành cho mặt bích được sử dụng cùng với đường ống, van và phụ kiện.Các mặt bích được sản xuất theo tiêu chuẩn BS 4504 được ký hiệu PN.Theo tiêu chuẩn, các hợp kim khác nhau như thép, gang và hợp kim đồng có thể được sử dụng để sản xuấtMặt bích BS 4504.PN chomặt bích rèn bs 4504, là từ viết tắt của Pressure Nominale nằm trong khoảng từ PN 2,5 đến PN 40. Trong khi mặt bích được sản xuất với kích thước lên đến DN4000.Ngoàikích thước mặt bích bs 4504 pn10, BS 4504 cũng chỉ định các thông số khác như kích thước bu lông, dung sai, bề mặt, ren, đánh dấu và vật liệu để bắt vít.Hơn nữa, tiêu chuẩn cũng xem xét các vật liệu mặt bích với xếp hạng áp suất / nhiệt độ liên quan

Mặt bích BS 4504

BS 4504 Kích thước mặt bích

Tiêu chuẩn mặt bích BS 4504

Nhà sản xuất mặt bích thép không gỉ BS 4504, Nhà cung cấp mặt bích thép carbon BS 4504

Tương tự như tiêu chuẩn DIN và JIS, xếp hạng áp suất cho bs 4504 pn16 mặt bíchtừ loại 150 đến loại 2500. Trong trường hợp cần thêm các đặc tính chống ăn mòn, người mua có thể đặt hàng để xử lý bề mặt của các mặt bích này.Một số lớp hoàn thiện phổ biến hơn bao gồm mạ kẽm nhúng nóng, lớp phủ chống gỉ và lớp mạ kẽm.Nói chung xử lý bề mặt củaBS 4504 PN16 Mặt bích đến quá trình mạ kẽm nhúng nóng mang lại kết quả tốt hơn nhiều về tuổi thọ, hiệu suất cũng như các đặc tính chống ăn mòn

Mục lục

Thông số kỹ thuật Biểu đồ của mặt bích BS 4504

Biểu đồ kích thước mặt bích BS 4504	1/2 ″ (15 NB) đến 48 ″ (1200NB) DN10 ~ DN5000
Tiêu chuẩn mặt bích BS 4504	ANSI / ASME B16.5, B16.47 Series A & B, B16.48, BS4504, BS 10, EN-1092, DIN, ANSI Flanges, ASME Flanges, BS Flanges, DIN Flanges, EN Flanges, GOST Flange, ASME / ANSI B16.5 / 16.36 / 16.47A / 16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092
UNI	Thanh 6Bar 10Bar 16Bar 25Bar 40Bar
EN	Thanh 6Bar 10Bar 16Bar 25Bar 40Bar
BS 4504 Xếp hạng áp suất mặt bích ANSI	Loại 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS
BS 4504 Tính toán áp suất mặt bích theo DIN	Thanh 6Bar 10Bar 16Bar 25Bar 40Bar / PN6 PN10 PN16 PN25 PN40, PN64
JIS	5 K, 10 K, 16 K 20 K, 30 K, 40 K, 63 K
Chứng chỉ kiểm tra	EN 10204 / 3.1B Chứng chỉ nguyên liệu thô 100% báo cáo thử nghiệm chụp ảnh phóng xạ Báo cáo kiểm tra của bên thứ ba, v.v.
lớp áo	Sơn dầu đen, sơn chống rỉ, mạ kẽm, vàng trong suốt, mạ kẽm nhúng nóng và lạnh
Các loại mặt bích BS 4504 phổ biến nhất	rèn / ren / vít / tấm
Kỹ thuật sản xuất	rèn, xử lý nhiệt và gia công
Loại kết nối / Loại mặt bích	Mặt nhô lên (RF), Khớp dạng vòng (RTJ), Mặt phẳng (FF), Nam-Nữ lớn (LMF), Mặt khớp (LJF), Nam-Nữ nhỏ (SMF), Lưỡi nhỏ, Lưỡi lớn & rãnh ,, Rãnh
Thiết kế đặc biệt	Theo bản vẽ của bạn AS, ANSI, BS, DIN và JIS 15 NB (1/2 ″) đến 200 NB (8 ″) Cấu hình bằng và giảm
Gốc	Ấn Độ / Tây Âu / Nhật Bản / Mỹ / Hàn Quốc
Nhà sản xuất của	ANSI DIN, GOST, JIS, UNI, BS, AS2129, AWWA, EN, SABS, NFE, v.v. Mặt bích BS 4504: Mặt bích -BS, Mặt bích EN, Mặt bích API 6A, Mặt bích ANSI, Mặt bích ASME, Mặt bích DIN, Mặt bích EN1092-1, Mặt bích UNI, Mặt bích JIS / KS, Mặt bích BS4504, Mặt bích GB, Mặt bích AWWA C207, Mặt bích GOST, Mặt bích PSI BS: BS4504, BS3293, BS1560, BS10 AS 2129: Bảng D;Bảng E;Bảng H ANSI B16.5, ANSI B16.47 Dòng A & B, MSS SP44, ASA, API-605, AWWA, Bản vẽ tùy chỉnh ANSI: ANSI B16.5, ANSI B16.47 (API605), MSS SP44, ANSI B16.36, ANSI B16.48 ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48 Tiêu chuẩn Mỹ (ANSI) Tiếng Đức (DIN) Tiêu chuẩn Anh (BS) DIN: DIN 2527, DIN 2566, DIN 2573, DIN 2576, DIN 2641, DIN 2642, DIN 2655, DIN 2656, DIN 2627, DIN 2628, DIN 2629, DIN 2631, DIN 2632, DIN 2633, DIN 2634, DIN 2635, DIN 2636, DIN 2637, DIN 2638 BS 4504 Mặt bích Các tiêu chuẩn khác: AWWA C207;EN1092-1, GOST12820, JIS B2220;KS B1503, SABS1123;NFE29203;UNI2276
Kiểm tra	Máy quang phổ đọc trực tiếp, Máy kiểm tra thủy tĩnh, Máy dò tia X, Máy dò khuyết tật bằng sóng siêu âm UI, Máy dò hạt từ tính
Trang thiết bị	Máy ép, máy uốn, máy đẩy, máy vát điện, máy phun cát, v.v.

Vật liệu có sẵn của mặt bích BS 4504

Thép carbon	ASTM A105 ASME SA105 DIN 1.0402 DIN 1.0460 DIN 1.0619 ASTM A105N ASME SA105N ASTM A350 LF2 ASME SA350 CS năng suất cao ASTM A694
Thép không gỉ	ASTM A182 F304 ASTM A182 F304L ASTM A182 F316 ASTM A182 F316L ASTM A182 F317 ASTM A182 F317L ASTM A182 F321 ASTM A182 F321H ASTM A182 F347 ASTM A182 F347H
Thép hợp kim	ASTM A182 F5 ASTM A182 F9 ASTM A182 F11 ASTM A182 F22 ASTM A182 F91
Inconel	Inconel 600 Inconel 601 Inconel 625 Inconel 718 Inconel x750
Đồng	T1, T2, C10100, C10200, C10300, C10400, C10500, C10700, C10800, C10910, C10920, TP1, TP2, C10930, C11000, C11300, C11400, C11500, C11600, C12000, C12200, C12300, TU1, TU2, C12500, C14200, C14420, C14500, C14510, C14520, C14530, C17200, C19200, C21000, C23000, C26000, C27000, C27400, C28000, C33000, C33200, C37000, C44300, C44400, C44500, C60800, C63020, C68700, C70400, C70600, C70620, C71000, C71500, C71520, C71640, v.v.
Đồng niken	Đồng Niken 90/10 (C70600), Cupro Niken 70/30 (C71500), UNS C71640
Thau	3602/2604 / H59 / H62 / v.v.
Hastelloy	Hastelloy C276 (UNS N10276), C22 (UNS N06022), C4, C2000, B2, B3, X
Monel	Monel 400 (số UNS N04400), Monel 500 (số UNS N05500)
Hợp kim 20	Hợp kim Carpenter® 20, Hợp kim 20Cb-3
Nhôm	5052/6061/6063 / 2017/7075 / v.v.
Niken	Niken 200, Niken 201
Song công	S31803 / S32205 A182 Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61
Siêu hai mặt	S32750 / S32760 A182 Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61
Incoloy	Incoloy 800, Incoloy 800H, Incoloy 800HT (UNS N08800), Incoloy 825 (UNS N08825)
254 khói	SMO 254 / 6Mo, UNS S31254, DIN 1.4547
Nimonic	Nimonic 75, Nimonic 80A, Nimonic 90
Vật liệu khác	Đồng thiếc, đồng nhôm, đồng chì
Titan	ASTM B381 Titan Gr.1 ASTM B381 Titan Gr.2 ASTM B381 Titan Gr.4 ASTM B381 Titan Gr.5 ASTM B381 Titan Gr.7

Có sẵn một loạt các mặt bích BS 4504, nhà sản xuất Mặt bích mở rộng BS 4504 PN16

Kích thước của mặt bích BS 4504

DN	D	C1	C2	H1	H2	H3	R	A	N1	N2	B1	d1	f1
10	90	14	14	20	35	6	3	17,2	28	30	18	40	2
15	95	14	14	20	35	6	3	21,3	32	35	22	45	2
20	105	14	14	24	38	6	4	26,9	39	45	27,5	58	2
25	115	16	16	24	38	6	4	33,7	46	52	34,5	68	2
32	140	18	16	26	40	6	5	42,4	56	60	43,5	78	2
40	150	18	16	26	42	7	5	48,3	64	70	49,5	88	3
50	165	20	18	28	45	số 8	5	60,3	74	84	61,5	102	3
65	185	20	18	32	45	10	6	76,1	92	104	77,5	122	3
80	200	20	20	34	50	10	6	88,9	110	118	90,5	138	3
100	220	22	20	40	52	12	6	114,3	130	140	116	162	3
125	250	22	22	44	55	12	6	139,7	158	168	141,5	188	3
150	285	24	22	44	55	12	số 8	168,3	184	195	170,5	212	3
200	340	26	24	44	62	16	số 8	219,1	234	246	221,5	268	3
250	405	29	26	46	70	16	10	273	288	298	276,5	320	3
300	460	32	28	46	78	16	10	323,9	342	350	327,5	378	4
350	520	35	30	57	82	16	10	355,6	390	400	359	438	4
400	580	38	32	63	85	16	10	406,4	444	456	411,0	490	4
450	640	42	34	68	87	16	12	457,0	490	502	462,0	550	4
500	715	46	34	73	90	16	12	508,0	546	559	513,5	610	4
600	840	52	36	83	95	18	12	610,0	650	658	616,5	725	5
700	910	60	36	83	100	18	12	711,0	750	760	-	795	5
800	1025	68	38	90	105	20	12	813,0	848	864	-	900	5
900	1125	76	40	94	110	20	12	914,0	948	968	-	1000	5
1000	1255	84	42	100	120	22	12	1016,0	1056	1072	-	1115	5
1200	1485	98	48	-	130	30	12	1220,0	1260	-	-	1330	5
1400	1685	-	52	-	145	30	12	1420,0	1465	-	-	1530	5
1600	Năm 1930	-	58	-	160	35	12	1620,0	1668	-	-	1750	5
DN	D	C1	C2	H1	H2	H3	R	A	N1	N2	B1	d1	f1
