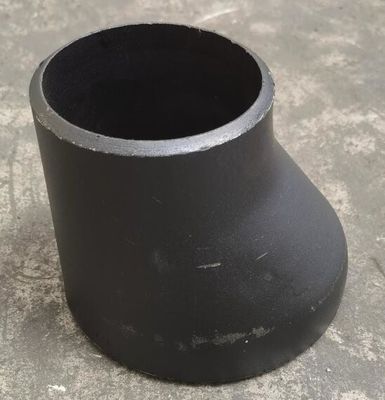

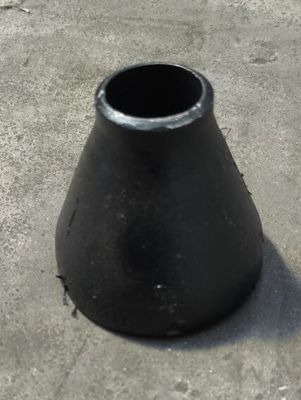

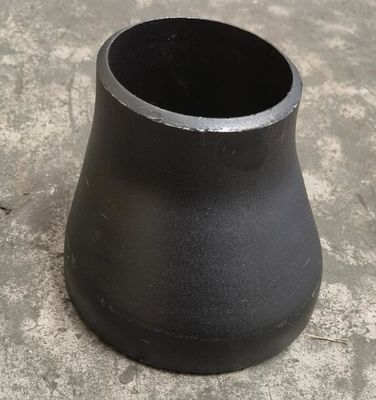

ISO PED ASME B16.9 CON ECC Hộp giảm tốc ống thép SCH40 A234 WPB Sơn đen

ISO PED ASME B16.9 CON ECC Hộp giảm tốc ống thép SCH40 A234 WPB Sơn đen
ISO PED ASME B16.9 CON ECC Hộp giảm tốc ống thép SCH40 A234 WPB Sơn đen ISO PED ASME B16.9 CON ECC Hộp giảm tốc ống thép SCH40 A234 WPB Sơn đen ISO PED ASME B16.9 CON ECC Hộp giảm tốc ống thép SCH40 A234 WPB Sơn đen

Hình ảnh lớn :  ISO PED ASME B16.9 CON ECC Hộp giảm tốc ống thép SCH40 A234 WPB Sơn đen

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: XF
Chứng nhận: ISO9001 , PED AND AD2000 W0 EN10204 3.1
Số mô hình: 1/2 "-48"
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 cái
Giá bán: 1USD-100USD
chi tiết đóng gói: Trường hợp và pallet gỗ dán
Thời gian giao hàng: 15-30 ngày
Điều khoản thanh toán: L / C, D / A, D / P, T / T, Western Union
Khả năng cung cấp: 1500 TẤN MỘT THÁNG
Tiếp xúc

ISO PED ASME B16.9 CON ECC Hộp giảm tốc ống thép SCH40 A234 WPB Sơn đen

Sự miêu tả
Tiêu chuẩn: ASME B16.9 Kích thước: 1/2 "-48"
Vật chất: A234 WPB SS304 / 304L SS316 / 316L Độ dày: SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160
lớp áo: Sơn đen, dầu, mạ kẽm lạnh và mạ kẽm nóng Gói: Trường hợp và pallet gỗ dán
Điểm nổi bật:

Hộp giảm tốc đường ống thép ASME B16.9 CON

,

Hộp giảm tốc đường ống thép ASME B16.9 ECC

,

Hộp giảm tốc ISO PED A234 WPB Black

ASME B16.9 CON REDUCER ECC REDUCER SCH40 A234 WPB VỚI SƠN ĐEN



Vật chất: A234 WPB SS304 / 304L SS316 / 316L



Kích thước: 1/2 "-48"



Độ dày: SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160





Lớp phủ: Sơn đen, dầu, mạ kẽm lạnh và mạ kẽm nóng



Trọn gói: Trường hợp ván ép và pallet



Mô tả sản phẩm Chi tiết
Tên sản phẩm: ELBOW, REDUCER, TEE, CAP Tiêu chuẩn: ANSI B16.9, EN10253, DIN
Vật chất: A234 WPB / P245GH / S235JRG2 / ST37-2 Kiểu: Phù hợp liền mạch, phù hợp hàn
Màu sắc: Dầu chống rỉ đen Thép: Thép carbon, thép không gỉ
Vị trí: Hà Bắc Thanh toán: Thanh toán trước 30%, 70% so với bản sao BL
Chứng chỉ: ISO, PED Sử dụng: Kết nối đường ống

Kích thước bộ giảm tốc ANSI / ASME B16.9, Biểu đồ kích thước bộ giảm tốc đồng tâm Buttweld, Kích thước bộ giảm tốc Buttweld lệch tâm:

Kích thước hộp giảm tốc lệch tâm ANSI B16.9

Stainless Steel Reducers Dimensions

Mã RCD REISO Ø LỚN Ø NHỎ CHIỀU CAO H mm TRỌNG LƯỢNG LÝ THUYẾT KG
DN D mm Độ dày S mm DN d mm Độ dày s mm
27 21 3/4 26,9 2.3 1/2 21.3 2.0 38 0,08
33 21 1 33,7 2,6 1/2 21.3 2.0 50 0,09
33 27 3/4 26,9 2.3 0,09
42 21 1 inch 1/4 42.4 2,6 1/2 21.3 2.0 50 0,12
42 27 3/4 26,9 2.3 0,13
42 33 1 33,7 2,6 0,14
* 48 21 1 inch 1/2 48.3 2,6 1/2 21.3 2.0 64 0,18
48 27 3/4 26,9 2.3 0,19
48 33 1 33,7 2,6 0,20
48 42 1 inch 1/4 42.4 2,6 0,20
60 27 2 60.3 2,9 3/4 26,9 2.3 76 0,30
60 33 1 33,7 2,6 0,31
60 42 1 inch 1/4 42.4 2,6 0,32
60 48 1 inch 1/2 48.3 2,6 0,33
76 33 2 inch 1/2 76,1 2,9 1 33,7 2,6 90 0,40
76 42 1 inch 1/4 42.4 2,6 0,47
76 48 1 inch 1/2 48.3 2,6 0,48
76 60 2 60.3 2,6 0,49
89 42 3 88,9 3.2 1 inch 1/4 42.4 2,6 90 0,55
89 48 1 inch 1/2 48.3 2,6 0,61
89 60 2 60.3 2,9 0,62
89 76 2 inch 1/2 76,1 2,9 0,63
114 48 4 114,3 3.6 1 inch 1/2 48.3 2,6 100 0,85
114 60 2 60.3 2,9 0,98
114 76 2 inch 1/2 76,1 2,9 1,00
114 89 3 88,9 3.2 1,02
139 60 5 139,7 4.0 2 60.3 2,9 127 1,60
139 76 2 inch 1/2 76,1 2,9 1,70
139 89 3 88,9 3.2 1,74
139 114 4 114,3 3.6 1,76
* 168 76 6 168,3 4,5 2 inch 1/2 76,1 2,9 140 2,60
168 89 3 88,9 3.2 2,70
168 114 4 114,3 3.6 2,82
168 139 5 139,7 4.0 2,94
219 114 số 8 219,1 6,3 4 114,3 3.6 152 5,03
219 139 5 139,7 4.0 5.12
219 168 6 168,3 4,5 5.18
* 273 114 10 273.0 6,3 4 114,3 3.6 178 7.00
* 273 139 5 139,7 4.0 7.20
273 168 6 168,3 4,5 7.40
273 219 số 8 219,1 6,3 7,55
323 168 12 323,9 7.1 6 168,3 4,5 203 11.00
323 219 số 8 219,1 6,3 11.10
323 273 10 273 6,3 11,20

Mã NB RCD = bộ giảm đồng tâm - mã REISO = bộ giảm kích thích

* Chỉ đồng tâm



ANSI / ASME B16.9 REDUCER - Dung sai kích thước của bộ giảm tốc đồng tâm và bộ giảm tốc đường ống lệch tâm

Kích thước đường ống danh nghĩa 1/2 đến 2.1 / 2 3 đến 3,1 / 2 4 5 đến 8
Đường kính bên ngoài
tại Bevel (D)		 + 1,6
- 0,8		 1,6 1,6 + 2,4
- 1,6
Đường kính bên trong ở cuối 0,8 1,6 1,6 1,6
Chiều dài tổng thể (H) 2 2 2 2
Kích thước đường ống danh nghĩa 10 đến 18 20 đến 24 26 đến 30 32 đến 48
Đường kính bên ngoài
tại Bevel (D)		 + 4
- 3.2		 + 6,4
- 4,8		 + 6,4
- 4,8		 + 6,4
- 4,8
Đường kính bên trong ở cuối 3.2 4.8 + 6,4
- 4,8		 + 6,4
- 4,8
Chiều dài tổng thể (H) 2 2 5 5
Độ dày của tường (t) Không ít hơn 87,5% độ dày danh nghĩa của tường

Dung sai kích thước tính bằng milimét trừ khi có chỉ định khác và bằng ± ngoại trừ như đã ghi chú.
