Thông tin chi tiết sản phẩm:
|
| Kiểu: | liền mạch, hàn | Kích thước: | 1/2 "-80" |
|---|---|---|---|
| Độ dày: | STD, SCH20 SCH40 SCH80 SCH160, DIN, JIS, EN | Vật chất: | WPB A234, ASTM 403 304 / 304L, 316 / 316L |
| Vẽ tranh: | Dầu nhẹ, sơn đen | Đóng gói: | hộp gỗ ply, pallet |
| Điểm nổi bật: | Bộ giảm tốc đường ống thép JIS B2311 Đồng tâm,Bộ giảm tốc ống thép DIN2616,Bộ giảm tốc lệch tâm ANSI B16.9 4 x 3 |
||
Hộp giảm tốc Đồng tâm / Mối hàn lệch tâm ANSI B16.9, DIN2616, JIS B2311
Bộ giảm tốc đồng tâm / lệch tâm hàn liền mạch
Danh sách đặc điểm kỹ thuật
| Tên sản phẩm | Thép carbon / Thép không gỉ Đồng tâm / Giảm tốc lệch tâm |
| Kích thước | 1/2 "-24" liền mạch, 26 "-80" hàn |
| Tiêu chuẩn | ANSI B16.9, EN10253-2, DIN2616, JIS B2311, |
| độ dày của tường | STD, SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, DIN, JIS và v.v. |
| Kiểu | Liền mạch và hàn |
| Kết thúc | Bevel end / BE / mông |
| Bề mặt | Màu thiên nhiên, sơn bóng, sơn đen, dầu chống gỉ, v.v. |
| Vật chất |
Thép cacbon: A234WPB, A420WPL6 St37, St45, E24, A42CP, 16Mn, Q345, P245GH, P235GH, P265GH, P280GH, P295GH, P355GH, v.v. |
| Thép đường ống: WPHY42, WPHY52, WPHY60, WPHY65, WPHY70, WPHY80, v.v. | |
| Thép hợp kim Cr-Mo: P11, P22, P5, P9, P91, 10CrMo9-10, 16Mo3, v.v. | |
| Ứng dụng |
Công nghiệp hóa dầu; công nghiệp hàng không và vũ trụ, công nghiệp dược phẩm; khí thải; nhà máy điện; tàu bè; tàu nước, v.v. |
| Ưu điểm | kho sẵn sàng, thời gian giao hàng nhanh hơn; có sẵn ở mọi kích cỡ, tùy chỉnh; chất lượng cao |
Hộp giảm tốc ống thép là một bộ phận được sử dụng trong đường ống để giảm kích thước của nó từ lỗ khoan lớn đến nhỏ phù hợp với đường kính trong.Chiều dài giảm ở đây bằng trung bình của các đường kính ống nhỏ hơn và lớn hơn.Ở đây, bộ giảm tốc có thể được sử dụng như một bộ khuếch tán hoặc một vòi phun.Bộ giảm tốc giúp đáp ứng đường ống hiện có với các kích thước khác nhau hoặc lưu lượng thủy lực của hệ thống đường ống.
Việc sử dụng bộ giảm tốc thép được thực hiện trong các nhà máy hóa chất và nhà máy điện.Nó làm cho hệ thống đường ống đáng tin cậy và nhỏ gọn.Nó bảo vệ hệ thống đường ống khỏi bất kỳ loại tác động bất lợi nào hoặc biến dạng nhiệt.Khi nó nằm trên vòng tròn áp suất, nó ngăn chặn bất kỳ loại rò rỉ nào và dễ dàng lắp đặt.Bộ khử niken hoặc mạ crôm kéo dài tuổi thọ của sản phẩm, hữu ích cho các đường hơi cao và ngăn ngừa ăn mòn.
Các loại hộp giảm tốc

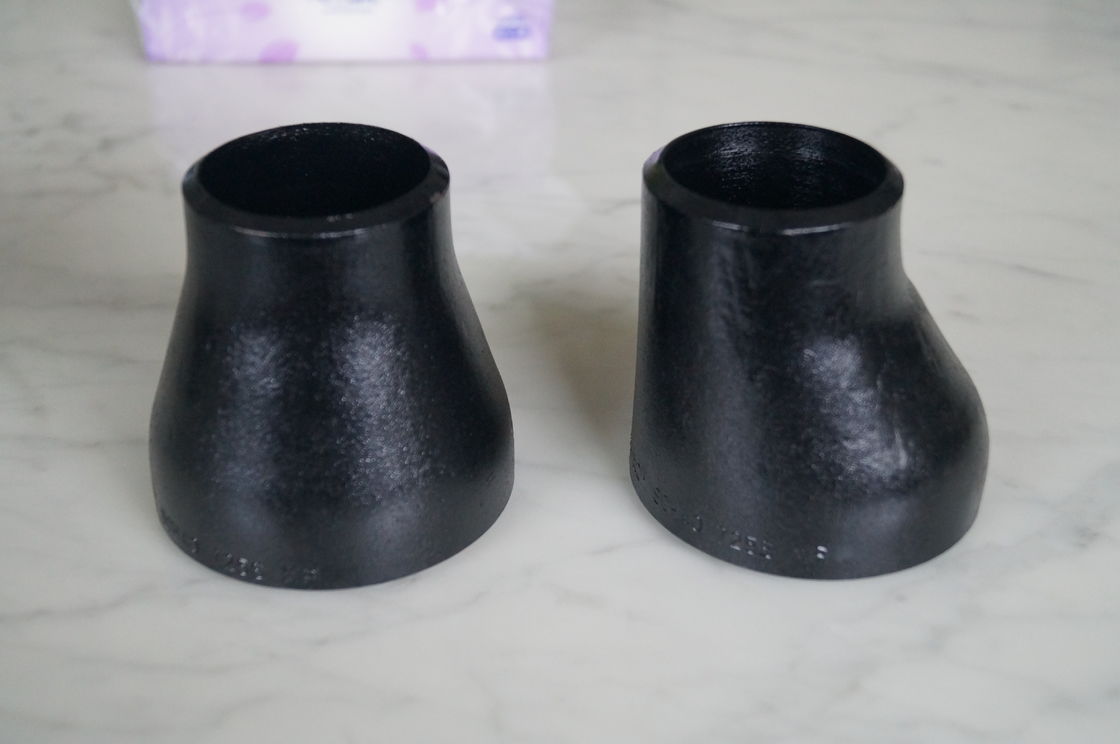

Có hai loại hộp giảm tốc là hộp giảm tốc đồng tâm và hộp giảm tốc lệch tâm.

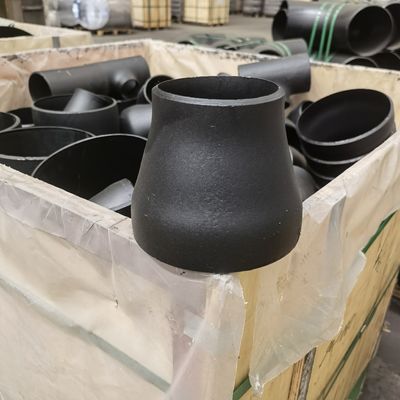

Giảm đồng tâm
Bộ giảm tốc này bao gồm các phụ kiện hình nón và đối xứng giúp phóng to hoặc thu nhỏ đường kính bằng nhau về đường tâm.Ví dụ: khi đường ống 1 ”chuyển sang đường ống ¾”, thì đỉnh hoặc đáy của đường ống không giữ nguyên.Nó được sử dụng rộng rãi khi đường kính đơn hoặc nhiều thay đổi.
Hộp giảm tốc lệch tâm
Một khớp nối có hình dạng cơ bản để giảm hoặc mở rộng đường kính, nhưng nó không đối xứng về đường tâm.Điều này được sử dụng trong các hệ thống làm việc đường ống để giảm đường kính của đường ống từ một kích thước đến kích thước lớn hơn hoặc nhỏ hơn.
Phạm vi từ các loại kết nối khác nhau, bộ giảm tốc đường ống có thể được phân loại với bộ giảm tốc mối hàn ổ cắm và bộ giảm tốc mối hàn giáp mép.
Bộ giảm mối hàn ổ cắm còn được gọi là miếng chèn mối hàn ổ cắm, nó có ba loại 1, 2 và 3. Tiêu chuẩn sản xuất tuân theo ASME B16.11.
Socket Weld chịu được ½ cường độ của hàn đối đầu, vì vậy nó được sử dụng cho các đường ống có đường kính nhỏ có đường kính NPS 2 trở xuống.Butt Weld có độ bền tốt, vì nó phù hợp với đường ống áp suất và nhiệt độ cao.
Bộ giảm tốc mối hàn mông kết thúc theo kế hoạch hoặc vát, được sản xuất theo ASME B16.9 và quy trình hàn theo ASME B16.25.
Xuất xứ: Trung Quốc
Bộ giảm tốc đường ống bao gồm bộ giảm tốc đồng tâm và bộ giảm tốc lệch tâm, chúng được làm bằng thép cacbon, thép hợp kim, thép không gỉ, thép nhiệt độ thấp hoặc thép hiệu suất cao, v.v.
Tên sản phẩm: Bộ giảm tốc đồng tâm / lệch tâm
Kích thước: 1/2 ″ –72 ″
Khuỷu tay liền mạch: 1/2 ″ ～ 24 ″ DN15 ～ DN600
Khuỷu tay hàn: 4 ″ ～ 72 ″ DN150 ～ DN1800
Suy nghĩ của tường: sch10, sch20, sch30, std, sch40, sch60, xs, sch80, sch100, sch120, sch140, sch160, xxs, std, sch5s, sch20s, sch40s, sch80s
Độ dày tối đa: 120mm
Tiêu chuẩn: ANSI B16.9 / 16.28, ASTM A53 / A106, API 5L, ASME B36.10M — 1996, DIN2605 / 2615/2616, JIS P2311 / 2312
Vật chất: Thép carbon, thép hợp kim, thép không gỉ
Xử lý bề mặt: Dầu trong suốt, dầu đen chống rỉ hoặc mạ kẽm nóng.
Vẽ với dữ liệu:
| Mã RCD REISO | Ø LỚN | Ø NHỎ | CHIỀU CAO H mm | TRỌNG LƯỢNG LÝ THUYẾT KG | ||||
|---|---|---|---|---|---|---|---|---|
| DN | D mm | Độ dày S mm | DN | d mm | Độ dày s mm | |||
| 27 21 | 3/4 | 26,9 | 2.3 | 1/2 | 21.3 | 2.0 | 38 | 0,08 |
| 33 21 | 1 | 33,7 | 2,6 | 1/2 | 21.3 | 2.0 | 50 | 0,09 |
| 33 27 | 3/4 | 26,9 | 2.3 | 0,09 | ||||
| 42 21 | 1 inch 1/4 | 42.4 | 2,6 | 1/2 | 21.3 | 2.0 | 50 | 0,12 |
| 42 27 | 3/4 | 26,9 | 2.3 | 0,13 | ||||
| 42 33 | 1 | 33,7 | 2,6 | 0,14 | ||||
| * 48 21 | 1 inch 1/2 | 48.3 | 2,6 | 1/2 | 21.3 | 2.0 | 64 | 0,18 |
| 48 27 | 3/4 | 26,9 | 2.3 | 0,19 | ||||
| 48 33 | 1 | 33,7 | 2,6 | 0,20 | ||||
| 48 42 | 1 inch 1/4 | 42.4 | 2,6 | 0,20 | ||||
| 60 27 | 2 | 60.3 | 2,9 | 3/4 | 26,9 | 2.3 | 76 | 0,30 |
| 60 33 | 1 | 33,7 | 2,6 | 0,31 | ||||
| 60 42 | 1 inch 1/4 | 42.4 | 2,6 | 0,32 | ||||
| 60 48 | 1 inch 1/2 | 48.3 | 2,6 | 0,33 | ||||
| 76 33 | 2 inch 1/2 | 76,1 | 2,9 | 1 | 33,7 | 2,6 | 90 | 0,40 |
| 76 42 | 1 inch 1/4 | 42.4 | 2,6 | 0,47 | ||||
| 76 48 | 1 inch 1/2 | 48.3 | 2,6 | 0,48 | ||||
| 76 60 | 2 | 60.3 | 2,6 | 0,49 | ||||
| 89 42 | 3 | 88,9 | 3.2 | 1 inch 1/4 | 42.4 | 2,6 | 90 | 0,55 |
| 89 48 | 1 inch 1/2 | 48.3 | 2,6 | 0,61 | ||||
| 89 60 | 2 | 60.3 | 2,9 | 0,62 | ||||
| 89 76 | 2 inch 1/2 | 76,1 | 2,9 | 0,63 | ||||
| 114 48 | 4 | 114,3 | 3.6 | 1 inch 1/2 | 48.3 | 2,6 | 100 | 0,85 |
| 114 60 | 2 | 60.3 | 2,9 | 0,98 | ||||
| 114 76 | 2 inch 1/2 | 76,1 | 2,9 | 1,00 | ||||
| 114 89 | 3 | 88,9 | 3.2 | 1,02 | ||||
| 139 60 | 5 | 139,7 | 4.0 | 2 | 60.3 | 2,9 | 127 | 1,60 |
| 139 76 | 2 inch 1/2 | 76,1 | 2,9 | 1,70 | ||||
| 139 89 | 3 | 88,9 | 3.2 | 1,74 | ||||
| 139 114 | 4 | 114,3 | 3.6 | 1,76 | ||||
| * 168 76 | 6 | 168,3 | 4,5 | 2 inch 1/2 | 76,1 | 2,9 | 140 | 2,60 |
| 168 89 | 3 | 88,9 | 3.2 | 2,70 | ||||
| 168 114 | 4 | 114,3 | 3.6 | 2,82 | ||||
| 168 139 | 5 | 139,7 | 4.0 | 2,94 | ||||
| 219 114 | số 8 | 219,1 | 6,3 | 4 | 114,3 | 3.6 | 152 | 5,03 |
| 219 139 | 5 | 139,7 | 4.0 | 5.12 | ||||
| 219 168 | 6 | 168,3 | 4,5 | 5.18 | ||||
| * 273 114 | 10 | 273.0 | 6,3 | 4 | 114,3 | 3.6 | 178 | 7.00 |
| * 273 139 | 5 | 139,7 | 4.0 | 7.20 | ||||
| 273 168 | 6 | 168,3 | 4,5 | 7.40 | ||||
| 273 219 | số 8 | 219,1 | 6,3 | 7,55 | ||||
| 323 168 | 12 | 323,9 | 7.1 | 6 | 168,3 | 4,5 | 203 | 11.00 |
| 323 219 | số 8 | 219,1 | 6,3 | 11.10 | ||||
| 323 273 | 10 | 273 | 6,3 | 11,20 | ||||
Mã NB RCD = bộ giảm đồng tâm - mã REISO = bộ giảm kích thích
* Chỉ đồng tâm
| Kích thước đường ống danh nghĩa | 1/2 đến 2.1 / 2 | 3 đến 3,1 / 2 | 4 | 5 đến 8 |
| Đường kính bên ngoài tại Bevel (D) |
+ 1,6 - 0,8 |
1,6 | 1,6 | + 2,4 - 1,6 |
| Đường kính bên trong ở cuối | 0,8 | 1,6 | 1,6 | 1,6 |
| Chiều dài tổng thể (H) | 2 | 2 | 2 | 2 |
| Kích thước đường ống danh nghĩa | 10 đến 18 | 20 đến 24 | 26 đến 30 | 32 đến 48 |
| Đường kính bên ngoài tại Bevel (D) |
+ 4 - 3.2 |
+ 6,4 - 4,8 |
+ 6,4 - 4,8 |
+ 6,4 - 4,8 |
| Đường kính bên trong ở cuối | 3.2 | 4.8 | + 6,4 - 4,8 |
+ 6,4 - 4,8 |
| Chiều dài tổng thể (H) | 2 | 2 | 5 | 5 |
| Độ dày của tường (t) | Không ít hơn 87,5% độ dày danh nghĩa của tường | |||
Dung sai kích thước tính bằng milimét trừ khi có chỉ định khác và bằng ± ngoại trừ như đã ghi chú.

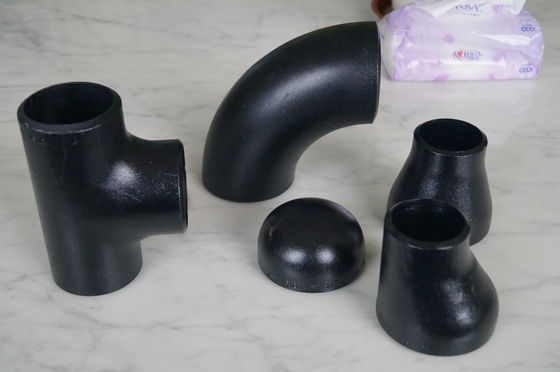

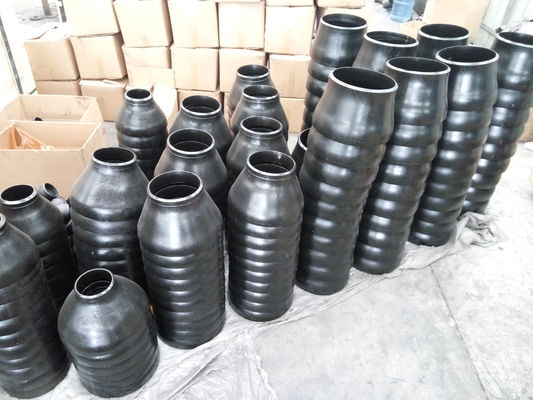

Các sản phẩm trưng bày của công ty chúng tôi:
